Medizinische CNC-Bearbeitung: Ein Leitfaden für Prozessingenieure zu Materialien, Toleranzen und DFM für Gerätekomponenten

H1-Begründung:Konstrukteure, die nach diesem Begriff suchen, suchen nicht nach einem Branchenüberblick - sie benötigen Antworten auf Prozessebene-, bevor sie eine Zeichnung veröffentlichen. Dieser Titel signalisiert genau das.

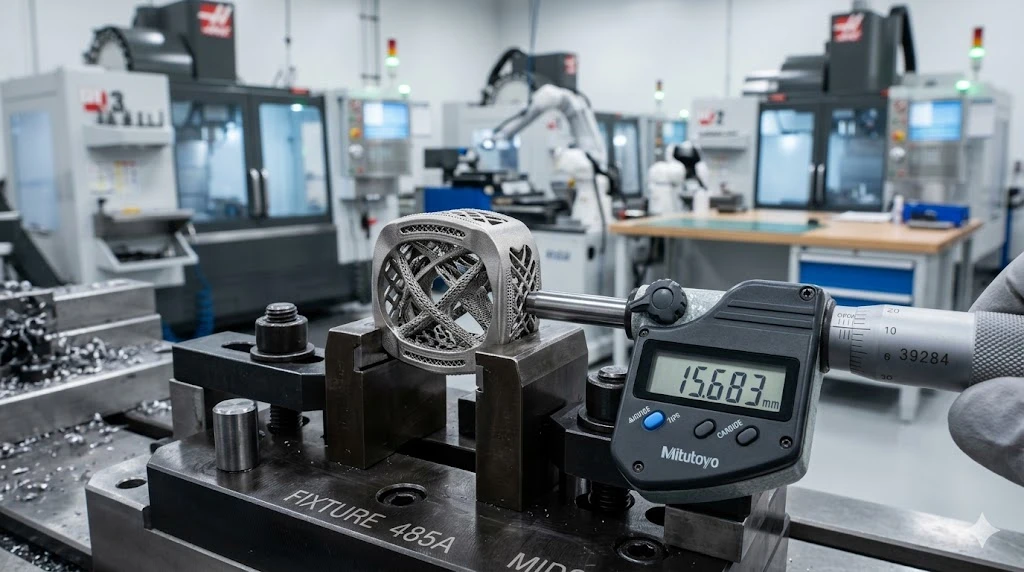

Sie haben gerade DFM-Feedback zu einem Ti-6Al-4V-Wirbelsäulenkäfig erhalten: Der 0,6-mm-Innensteg lässt den Werkzeugzugang nicht zu, und die Angabe von Ra 0,4 μm auf der Lageroberfläche bedeutet einen Endbearbeitungsdurchgang, der Ihre Zykluszeit verdoppelt. Ihr Projektleiter möchte wissen, ob der Toleranzstapel überhaupt ohne Schleifen haltbar ist. Kommt Ihnen das bekannt vor?

Das ist die tägliche Realität in der medizinischen CNC-Bearbeitung. Die Teile sind klein, die Materialien wehren sich und die Spur der Zulassungspapiere muss einem FDA-Prüfer standhalten, der Chargennummern für den Sport liest. Dieser Leitfaden geht durch die Prozessentscheidungen, die wichtig sind, bevor Ihre STEP-Datei die Maschine erreicht - Materialauswahl, Toleranzstrategie, DFM-Traps speziell für Gerätekomponenten und was sich auf der Compliance-Seite im Jahr 2026 geändert hat.

Warum die medizinische CNC-Bearbeitung ein anderes Playbook erfordert

Mit der Standard-Präzisionsbearbeitung erreichen Sie bei Aluminium ±0,01 mm und das ist kein Problem mehr. Bei der Arbeit mit medizinischen Geräten kommen neben der Maßgenauigkeit noch weitere Einschränkungen hinzu: Biokompatibilität gemäß ISO 10993, vollständige Chargenrückverfolgbarkeit, validierte Reinigungsverfahren und - seit Februar 2026 - Einhaltung der neuen Quality Management System Regulation (QMSR) der FDA, die ISO 13485:2016 offiziell in 21 CFR Part 820 aufnimmt (Quelle: FDA.gov, gültig ab 2. Februar 2026). Wenn Ihr Bearbeitungspartner sein Qualitätssystem nicht entsprechend der QMSR aktualisiert hat, werden seine Inspektionsberichte bei Ihrer nächsten Einreichung nicht bestanden.

Der weltweite Markt für medizinische Geräte erreichte im Jahr 2025 ein Volumen von etwa 679 Milliarden US-Dollar und Precedence Research prognostiziert, dass er im Jahr 2026 etwa 720 Milliarden US-Dollar erreichen und bis 2035 mit einer durchschnittlichen jährlichen Wachstumsrate von 5,94 % wachsen wird. Miniaturisierung, robotergestützte Chirurgieplattformen und patientenspezifische Implantate treiben dieses Wachstum voran - und sie alle benötigen maschinell bearbeitete Komponenten mit präziseren Merkmalen und härteren Materialien als vor einem Jahrzehnt.

Für Konstrukteure ein praktischer Vorteil: Ihr CNC-Bearbeitungslieferant für medizinische Teile ist nicht nur ein Anbieter. Sie sind eine Erweiterung Ihrer Designvalidierungskette.

Materialauswahl für die CNC-Bearbeitung medizinischer Implantate

Die Materialauswahl für eine Gerätekomponente ist eine dreiseitige Verhandlung zwischen den funktionalen Anforderungen des Chirurgen, der Prozessrealität des Maschinisten und den behördlichen Unterlagen. Hier erfahren Sie, wie sich die gängigsten medizinischen-Materialien in der Werkstatt vergleichen.

Eine Anmerkung zu PEEK: Viele Konstrukteure verwenden es standardmäßig für die Strahlendurchlässigkeit, ohne sich darüber im Klaren zu sein, dass PEEK in Implantatqualität (PEEK-OPTIMA oder gleichwertig) eine dokumentierte, ununterbrochene Produktkette von der Harzcharge bis zum fertigen Teil erfordert. Wenn Ihre Maschinenwerkstatt PEEK auf derselben Vorrichtung schneidet, auf der gestern Edelstahl 303 verarbeitet wurde, besteht ein Kontaminationsrisiko, das während der Biokompatibilitätstests zutage tritt.

CNC-Toleranzen für medizinische Geräte: Was ist haltbar und was ist teuer?

Enger ist nicht immer besser. Jedes Toleranzband, das Sie über das von der Funktion geforderte Maß hinaus verschärfen, verursacht zusätzliche Kosten für - weitere Durchgänge, langsamere Vorschübe, prozessinterne Messungen und manchmal auch für einen zweiten Schleif- oder Läppvorgang. Die folgende Tabelle ordnet Toleranzbereiche der Prozessrealität zu.

Bei MID halten wir auf unseren Schweizer Drehmaschinen für lange, schlanke Knochenschrauben und Zahnabutments routinemäßig ±0,002 mm ein. Aber wir lehnen eine Zeichnung ab, die ±0,005 mm auf einem 100-mm-Taschenboden in 7075 - angibt, nicht weil wir die Zahl in einem kontrollierten Durchlauf nicht erreichen können, sondern weil der thermische Ausdehnungskoeffizient von Aluminium (23,1 µm/m·Grad) bedeutet, dass eine Umgebungsverschiebung von 2 Grad während einer Charge die Hälfte Ihres Toleranzbudgets verschlingt. Die Lösung besteht entweder in einer strengeren Umgebungsspezifikation oder in einer gelockerten Toleranz mit einem funktionalen Bezugsschema. Wir würden dieses Gespräch lieber bei DFM führen, als es bei der Endkontrolle zu entdecken.

Medizinische Titan-CNC-Bearbeitung: Wo Prozessdisziplin ihre Gültigkeit verdient

Ti-6Al-4V ist aus gutem Grund die Standardimplantatlegierung - mit ausgezeichneter Biokompatibilität, hohem Festigkeits-Gewichts-Verhältnis und nachgewiesener Osseointegration. Es ist auch eines der unnachgiebigsten Materialien auf einer CNC-Spindel.

Folgendes passiert, wenn Sie Titan wie Stahl behandeln: Der Span bricht nicht sauber, die Wärme konzentriert sich an der Schneidkante, anstatt mit dem Span abzutransportieren, und die kaltverfestigte Oberflächenschicht unter Ihrem letzten Durchgang kämpft gegen den nächsten. Der Kraterverschleiß beschleunigt sich, und wenn Ihre Wendeschneidplatte bei einem 400-Dollar-Titanrohling mitten im Schnitt den Geist aufgibt, verschrotten Sie das Teil und das Werkzeug.

Der Prozessansatz, der - funktioniert und unserermmedizinische CNC-BearbeitungDie täglich ausgeführten Zellen - basieren auf drei Säulen:

Die Schnittparameter sind auf das Wärmemanagement und nicht auf die Zerspanungsrate abgestimmt.Bei Ti-6Al-4V erreichen wir typischerweise Oberflächengeschwindigkeiten von 40–60 m/min mit beschichtetem Hartmetall, die bei Schlichtdurchgängen, bei denen die Kantenintegrität der Wendeschneidplatte wichtiger ist als der Durchsatz, auf 25–35 m/min sinken. Die Spanlast bleibt über 0,08 mm/Zahn, damit der Span dick genug bleibt, um die Wärme aus der Schnittzone abzuleiten. Gehen Sie dünner vor und die Wärme bleibt im Werkstück.

Trochoidenfräsen zum Taschenfräsen, nicht zum Schlitzen.Das Schlitzen in Titan über die gesamte Breite-ist ein Werkzeugkiller. Trochoide (oder „adaptive“) Werkzeugwege halten den radialen Eingriff niedrig -, typischerweise 8–12 % des Fräserdurchmessers -, während gleichzeitig eine konstante Spanlast durch den Bogen aufrechterhalten wird. Der entscheidende Entscheidungspunkt: Wenn das Seitenverhältnis Ihrer Tasche 4:1 Tiefe-zu-Breite übersteigt, wechseln Sie von der Trochoiden- zu einer Tauch-{11}}Schruppstrategie (Z-Achse). Bei hohen Aspektverhältnissen führen die seitlichen Schnittkräfte in trochoidalen Bahnen zu einer Werkzeugablenkung, die sich in einer Wandverjüngung bemerkbar macht.

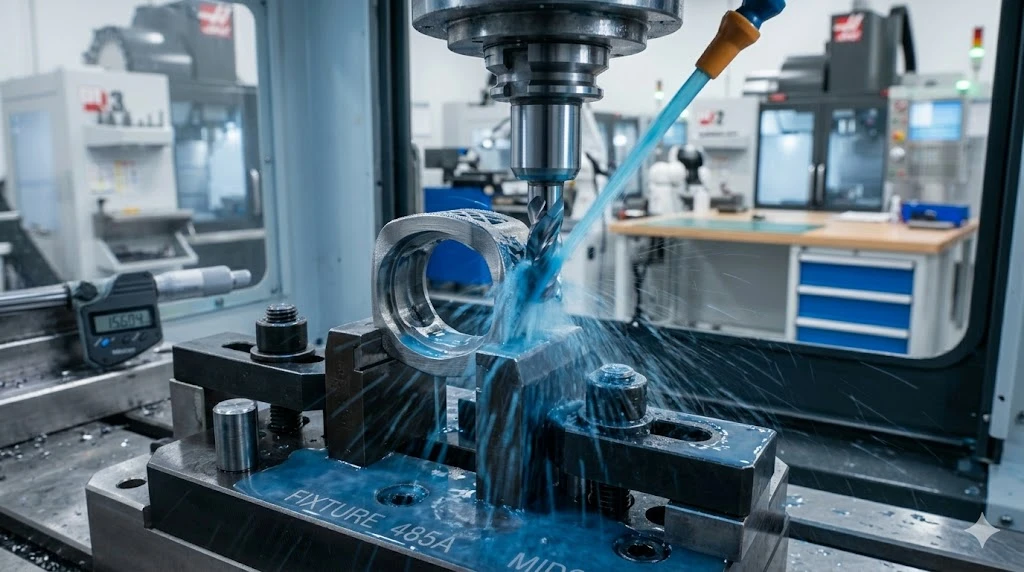

Kühlmittelzufuhr, die tatsächlich den Schnitt erreicht.Kühlmittel durch die-Spindel mit mindestens 70 bar, gerichtet auf die Schneidkante, nicht auf die allgemeine Umgebung. Auf unseren 5-Achsen-Titanzellen betreiben wir programmierbare Kühlmitteldüsen, die den Werkzeugwinkel in Echtzeit verfolgen. Überflutetes Kühlmittel aus einem externen Schlauch ist besser als nichts, aber in tiefe Taschen in Ti-6Al-4V dringt es nicht ein – die Spanmasse blockiert es, und am Ende entsteht ein Wärmegradient, der das Teil verzieht.

DFM-Fallen, die Ihnen bei medizinischen Teilen Zeit kosten

Konstrukteure brauchen keine DFM-Vorlesung. Bestimmte Funktionen, die beim Prototyping gut funktionieren, führen jedoch bei medizinischen Komponenten zu Problemen im Produktionsmaßstab. Dies sind die Wiederholungstäter, auf die wir in DFM-Bewertungen hinweisen:

Inneneckenradien kleiner als Ihr Werkzeug.Ein Inneneckenradius von 0,2 mm an einer Titantasche bedeutet einen 0,4-mm-Schaftfräser, der durchbiegt, klappert und sich schnell abnutzt. Wenn Ihr Eckenradius 0,5 mm beträgt, erhalten Sie ein 1,0-mm-Werkzeug mit der 6-fachen Steifigkeit. Fragen Sie sich: Benötigt das Gegenstück tatsächlich diese scharfe Ecke, oder wurde sie vom CAD-Verrundungswerkzeug vorgegeben?

Wandstärken unter 0,5 mm auf Aluminium.Dünne Aluminiumwände verformen sich unter Schnittkräften und federn nach der Bearbeitung zurück. Das Ergebnis: In-Toleranz auf der Maschine, außerhalb-von-Toleranz auf dem KMG 20 Minuten später, sobald sich die Restspannung neu verteilt. Unser Ansatz bei MID besteht darin, beide Seiten aufzurauen, Spannungen abzubauen (natürliche Alterung bei Raumtemperatur für 24–72 Stunden oder einen kontrollierten Wärmezyklus bei 175–200 Grad für T6-Härten) und dann fertigzustellen. Dies verlängert die Zykluszeit, hält die Wand aber gerade.

Gewindeaufrufe-ohne Angabe der Gewindeklasse bei Knochenschrauben.Ein „M2 × 0,4“-Hinweis ohne Klassenbezeichnung lässt die Gewindetoleranz Interpretationsspielraum. Geben Sie bei Schrauben der Implantatqualität mindestens 6H/6g an, und wenn die Schraube mit einem polyaxialen Kopf kompatibel ist, weisen Sie ausdrücklich auf die Anforderung der funktionellen Messung hin. DeinPräzisions-CNC-BearbeitungDer Lieferant sollte die Gewinde mit einer kalibrierten Gewindelehre überprüfen und nicht nur eine Go/No-{0}Go-Prüfung durchführen.

Über-Oberflächen, die niemals irgendetwas berühren.Wir sehen regelmäßig Zeichnungen, bei denen jede Fläche ±0,01 mm beträgt, da der Toleranzblock global angewendet wurde. Entspannen Sie nicht-funktionale Oberflächen auf ±0,05 mm oder mehr, und Ihre Kosten sinken - nicht, weil die Maschine den engeren Wert nicht erreichen kann, sondern weil weniger Oberflächen im Prozess geprüft werden müssen und eine 100-prozentige KMG-Verifizierung erforderlich ist.

Compliance im Jahr 2026: Was die QMSR-Verschiebung der FDA für Ihre Lieferkette bedeutet

Die größte regulatorische Änderung, die dieses Jahr die medizinische CNC-Bearbeitung betrifft, ist bereits in Kraft. Am 2. Februar 2026 ersetzte die QMSR der FDA die alte Quality System Regulation (QSR) gemäß 21 CFR Part 820 und integrierte offiziell ISO 13485:2016 durch Verweis (Quelle: FDA.gov). Das alte QSIT-Inspektionssystem wurde am selben Tag eingestellt.

Was dies in der Praxis für Ihre Bearbeitungslieferkette bedeutet: Jeder Auftragsfertiger, der fertige Gerätekomponenten produziert, benötigt jetzt ein Qualitätssystem, das explizit auf ISO 13485:2016 ausgerichtet ist und nicht nur „äquivalent“ zum alten QSR ist. Wenn Sie nach Februar 2026 einen PMA oder 510(k) einreichen, muss die Qualitätsdokumentation Ihres Lieferanten auf das QMSR-Framework verweisen, nicht auf die veraltete QSR-Sprache.

Bei MID wurde unser Qualitätssystem bereits vor der QMSR-Umstellung - gemäß ISO 13485 betrieben, so dass für unsere Kunden die Anpassung der Unterlagen unkompliziert war. Aber wenn Sie neu bewertenCNC-BearbeitungsdienstleistungenFragen Sie bei einem medizinischen Programm konkret: „Ist Ihr QMS auf ISO 13485:2016 ausgerichtet, wie im QMSR erwähnt?“ Wenn die Antwort vage ist, suchen Sie weiter.

Zusammensetzen: Wie MID an ein medizinisches CNC-Programm herangeht

Ein typischer medizinischer Einsatz bei MID folgt einem Ablauf, der darauf ausgelegt ist, Probleme frühzeitig zu erkennen:

Sie senden eine STEP-Datei und eine 2D-Zeichnung mit GD&T. Unser Prozesstechnik-Team führt innerhalb von 48 Stunden eine DFM-Überprüfung durch. - Keine generische Herstellbarkeitsbewertung, sondern spezifische Hinweise-Hinweise: Dieser Radius muss geöffnet werden, diese Toleranz erfordert eine Bezugsreferenz, diese Funktion eignet sich besser für Schweizer Drehen als für 5-Achsen-Fräsen. Wir markieren die Zeichnung und senden sie zur Diskussion zurück.

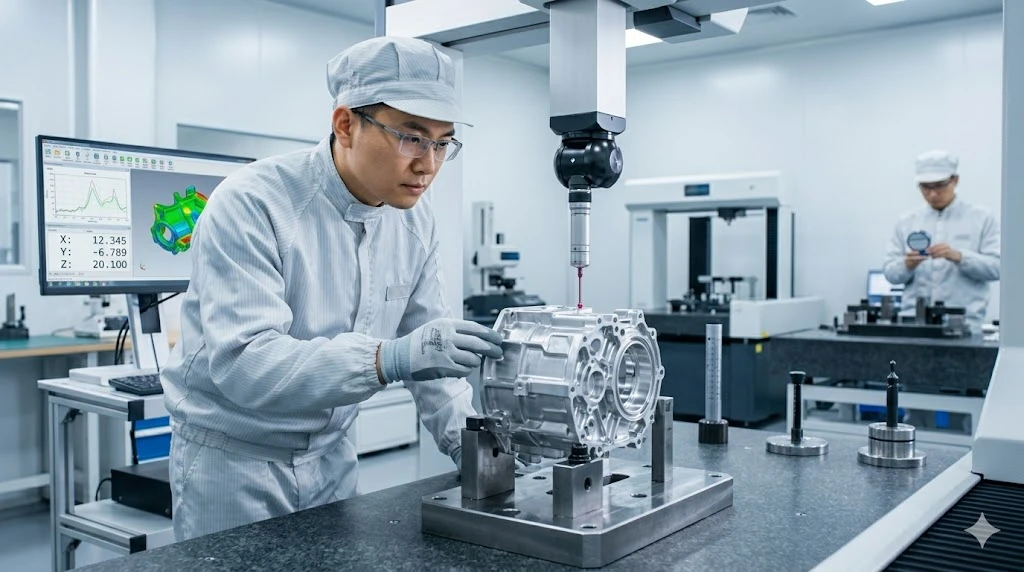

Sobald das Design festgelegt ist, erstellen wir einen Prozessplan, der die Spannvorrichtung, die Werkzeugauswahl, die Schnittstrategie (einschließlich der oben für Titan besprochenen Trochoiden- vs. Tauchentscheidungen), Prüfpunkte während des Prozesses und die abschließende CMM-Überprüfung festlegt. Für Teile in Implantatqualität umfasst der Plan die Überprüfung der Materialzertifizierung, die Reinigungsvalidierung und eine Verpackung, die Ihren Sterilisationsanforderungen entspricht.

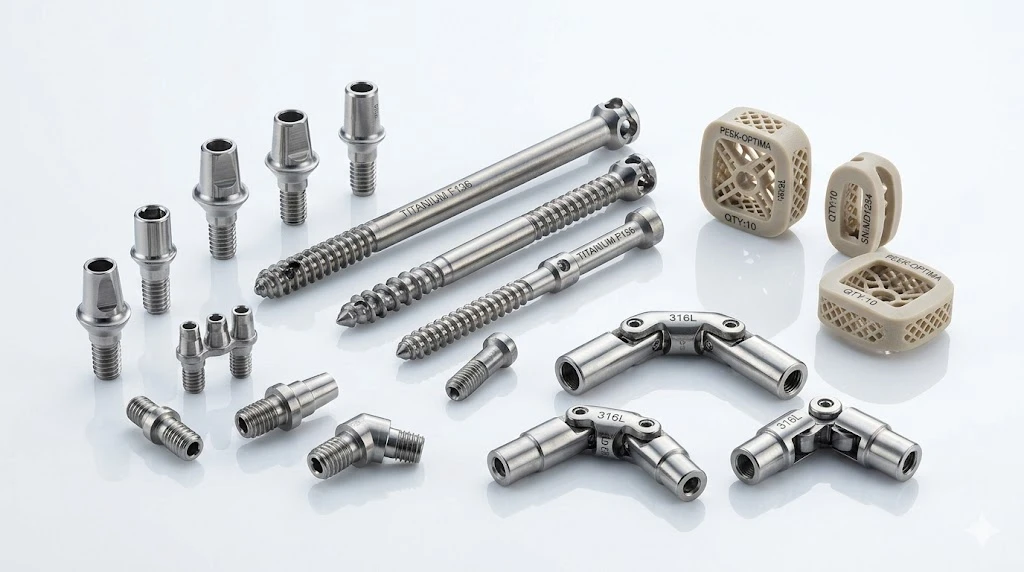

Unser Shop läuft5-Achsen-CNCund Schweizer-Drehzentren mit über 30 Jahren angesammeltem Prozesswissen im Team. Wir bearbeiten täglich Ti-6Al-4V, 316LVM, CoCr, PEEK und Aluminiumlegierungen für Kunden aus den Bereichen Luft- und Raumfahrt, Medizin, Halbleiter und Robotik – das bedeutet, dass unsere Vorrichtungsbibliothek und unser Werkzeugbestand bereits die meisten medizinischen Geometrien abdecken, ohne dass kundenspezifische Einrichtungsgebühren anfallen.

FAQ

Welchen Inneneckenradius sollte ich angeben, um teure Werkzeuge mit kleinem{0}}Durchmesser zu vermeiden?

Geben Sie für die meisten Metalle in medizinischer Qualität (Titan, Edelstahl, CoCr) einen minimalen Inneneckenradius von 0,5 mm an, sofern das Design dies zulässt. Dadurch kann der Maschinist einen Schaftfräser mit 1,0 mm Durchmesser - verwenden, der steif genug ist, um einen stabilen Schnitt in harten Legierungen ohne Rattern durchzuführen. Senken Sie den Radius auf 0,25 mm und Sie zwingen ein 0,5-mm-Werkzeug, das mit langsameren Vorschüben läuft, sich schneller abnutzt und bei tieferen Taschen das Risiko eines Bruchs eingeht. Wenn Ihre Passgeometrie wirklich eine engere Ecke benötigt, sollten Sie eine sekundäre Erodieroperation nur für dieses Feature in Betracht ziehen, anstatt die gesamte Taschenoperation einzuschränken.

Können Sie ±0,005 mm auf einem 100 mm dicken Aluminiumteil halten, ohne zu schleifen?

Ja, aber es hängt von der Funktion und der Umgebung ab. Auf einer Bohrung oder einem gedrehten Außendurchmesser halten unsere Langloch- und Drehzentren routinemäßig ±0,005 mm auf Aluminium. - Der Schlüssel liegt in der thermischen Stabilität und einem gleichbleibenden Materialzustand. Bei einem gefrästen Taschenboden mit einer Spannweite von 100 mm besteht die Herausforderung in der thermischen Ausdehnung von Aluminium. Eine Temperaturschwankung von 2 Grad während der Bearbeitung verändert eine 100-mm-Abmessung um etwa 4,6 µm -, fast Ihre gesamte Toleranz. Wir bearbeiten medizinische Aluminiumteile in einer temperaturüberwachten Zelle und überprüfen sie mit einem KMG in derselben Wärmezone. Wenn das Teil bei Zimmertemperatur montiert wird, können wir die Zahl ermitteln. Wenn es sich um eine Körpertemperatur von 37 Grad handelt, sollte sich Ihre Toleranz auf diese Funktionstemperatur beziehen.

Wie wirkt sich das QMSR der FDA auf meine Wahl des CNC-Bearbeitungslieferanten aus?

Direkt. Seit dem 2. Februar 2026 prüft die FDA Gerätehersteller anhand des QMSR, das ISO 13485:2016 beinhaltet. Ihr Vertragspartner für die Bearbeitung muss ein Qualitätssystem unterhalten, das an dieser Norm - ausgerichtet ist und Designkontrollen, Prozessvalidierung, Rückverfolgbarkeit und Korrekturmaßnahmen umfasst. Fragen Sie nach dem Geltungsbereich der ISO 13485 und bestätigen Sie, dass diese die für Ihre Teile relevanten Prozesse abdeckt. Ein Shop, der nur auf eine Zertifizierung hinarbeitet, stellt ein Risiko für Ihren regulatorischen Zeitplan dar.

Was ist die Mindestbestellmenge für medizinische CNC-Prototypen im Vergleich zur Produktion?

Bei MID gibt es kein Minimum. Wir führen einzelne-Prototypen zur Designverifizierung bis hin zu wiederkehrenden Produktionschargen mit geringem{2}}Volumen durch. - Das Modell mit hohem-Mix und kleinen-Chargen ist der Kern unserer ArbeitCNC-FertigungZellen sind organisiert. Bei medizinischen Programmen umfasst die erste Bestellung oft 5–10 Stück für Funktionstests, gefolgt von einem Prozessvalidierungslauf (typischerweise 30–50 Stück für eine Ppk-Studie) und dann die fortlaufende Produktion in dem vom Programm geforderten Volumen.
