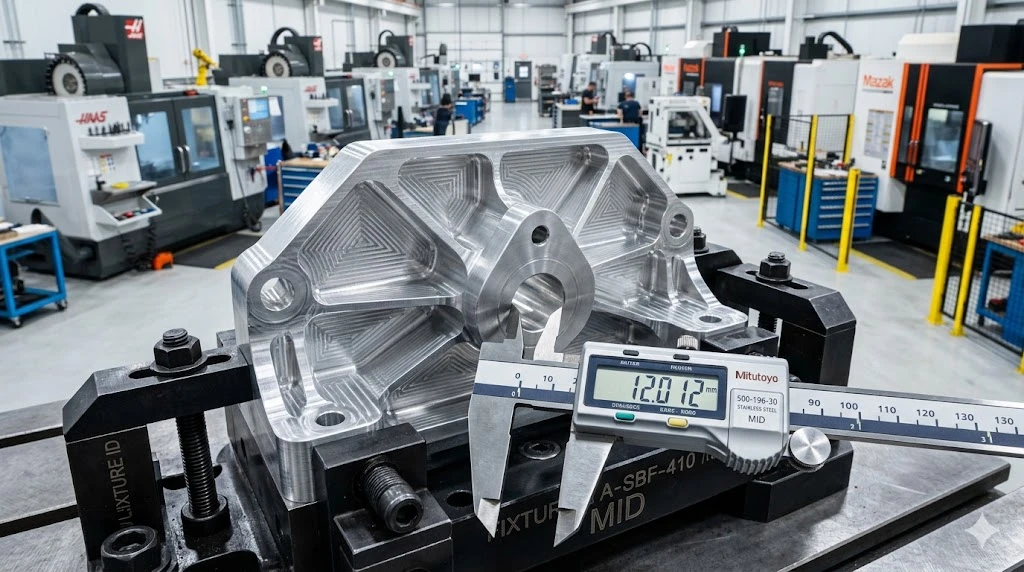

Ihre Strukturhalterung ist eine monolithische 7075-T7351-Tasche mit 1,2-mm-Stegen, einem Kauf-zu-Verhältnis von 15:1, und Ihr Stressteam hat gerade eine ermüdungskritische Bohrung mit einer tatsächlichen Positionsanzeige von ±0,012 mm hinzugefügt. Die erste Maschinenwerkstatt gab sechs Wochen an. In der zweiten Frage wurde gefragt, ob Sie darüber nachgedacht hätten, den Bezug auf die Montagefläche zu verschieben. Dieser zweite Shop ist der, den Sie wollen.
Die CNC-Bearbeitung von Luft- und Raumfahrtteilen ist keine universelle Metallzerspanung mit strengerem Papierkram. Das Material kämpft gegen das Werkzeug, die Geometrie bestraft schwache Spannvorrichtungen und das Qualitätssystem hinter jedem Schnitt muss einem Prüfpfad standhalten, der bis zur Schmelzcharge zurückverfolgt werden kann. Dieser Leitfaden behandelt die Legierungsauswahl, die Toleranzstrategie, die 5-Achsen-Prozessplanung und die DFM-Fallen, die die Kosten erhöhen, ohne zusätzliche Funktionen hinzuzufügen.
Der Produktionskontext: Warum Kapazität gerade jetzt wichtig ist
Airbus strebt die Auslieferung von rund 870 Verkehrsflugzeugen in 2026 - an und übertrifft damit seinen Rekord vor der Pandemie von 863 (Quelle: Airbus-Ergebnisse für das Geschäftsjahr 2025, Februar 2026). Boeing hat im Jahr 2025 600 Verkehrsflugzeuge ausgeliefert und erhöht seine 737 MAX-Rate auf 42 pro Monat (Quelle: Manufacturing Dive, Januar 2026). Der Gesamtauftragsbestand übersteigt 15.000 Flugzeuge - über ein Jahrzehnt der Produktion bei den aktuellen Raten. Jede dieser Flugzeugzellen benötigt bearbeitete Holme, Rippen, Halterungen, Beschläge und Triebwerksmontageteile. Tier-1- und Tier-2-Zulieferer sind in ihrer Kapazität-beschränkt, was die Arbeit an Präzisionswerkstätten verlagert, die sowohl Prozessfähigkeit als auch Qualitätsinfrastruktur für Luft- und Raumfahrtprogramme nachweisen können.
Materialauswahl: Bearbeitbarkeit vs. Strukturleistung
Die Materialauswahl bestimmt alles nachgelagerte - Zykluszeit, Werkzeugkosten, Vorrichtungsstrategie und Buy{1}}to-Fly.
| Legierung | Typische Verwendung | Kaufen-um-Fliegen | Relative Bearbeitbarkeit | Wichtige CNC-Herausforderung |
|---|---|---|---|---|
| 7075-T7351 Aluminium | Flügelrippen, Rumpfspanten, Halterungen | 10:1 – 20:1 | Hoch | Restspannungen verziehen dünne Wände nach dem Materialabtrag |
| Ti-6Al-4V (Klasse 5) | Motorhalterungen, Pylone, Fahrwerksbeschläge- | 10:1 – 15:1 | Niedrig | Die Wärme konzentriert sich auf die Schneidkante; schneller Verschleiß der Wendeschneidplatte |
| Inconel 718 | Turbinenscheiben, Auspuffteile, Teile mit heißem{0}}Abschnitt | 8:1 – 12:1 | Sehr niedrig | Die Arbeit verhärtet sich aggressiv; keine Behausung erlaubt |
| 15-5 PH / 17-4 PH Edelstahl | Antriebskörper, Ventilgehäuse, hochfeste Armaturen | 4:1 – 8:1 | Medium | Konditionieren Sie H1025-Maschinen anders als lösungsgeglühte-Maschinen |
„Buy{0}}to- trifft hier stärker zu als in jedem anderen Sektor. Airbus berichtete im Januar 2026, dass bei der herkömmlichen Titanbearbeitung 80–95 % des eingekauften Materials verschwendet werden (Quelle: Airbus Newsroom). Ihre Konstruktionsentscheidungen wirken sich direkt auf dieses Verhältnis aus: Durch breitere Eckenradien kann der Schruppfräser mehr pro Durchgang abtragen, dickere Stege, wenn die Festigkeit dies zulässt, verringern den Materialbedarf und Bezugsschemata, die den Aufbau minimieren, verringern den Vorrichtungsabfall.
5-Achsen-CNC-Bearbeitung: Die Luft- und Raumfahrtgeometrie erfordert es
Die meisten Strukturteile in der Luft- und Raumfahrt benötigen eine simultane 5{1}Achse -, nicht weil die Oberflächen geformt sind, sondern weil das Teil dünn ist und tiefe -Taschen aufweist und das Werkzeug Merkmale in zusammengesetzten Winkeln ohne erneute Befestigung erreichen muss.

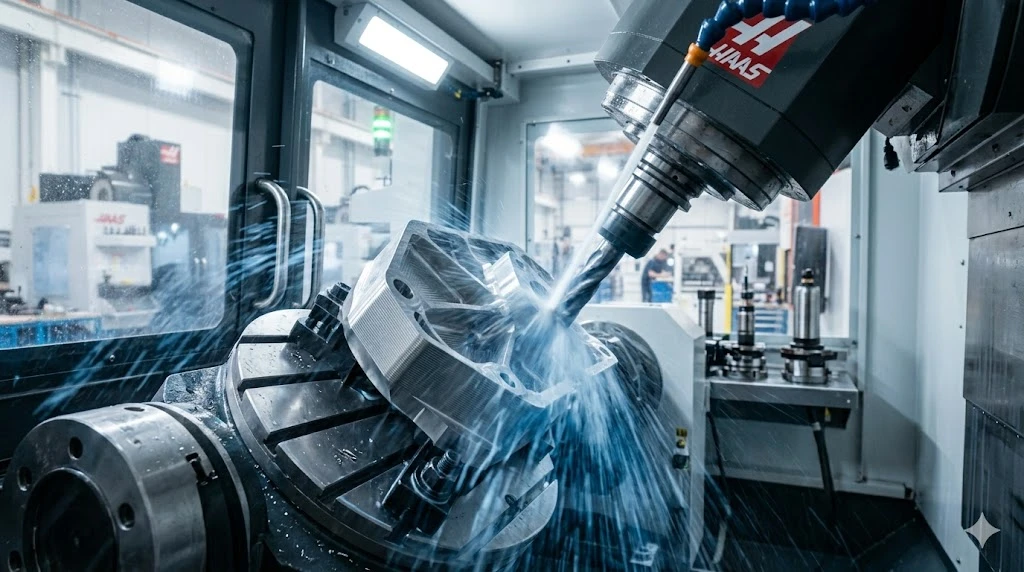

Eine Flügelrippe mit konischen Taschen und Versteifungen auf beiden Seiten ist das Lehrbuchgehäuse. Auf einer 3{2}}Achsenmaschine benötigen Sie mindestens zwei Setups (drehen Sie das Teil um), und der Bezugsfehler zwischen den Setups kann die Hälfte einer engen Positionstoleranz verschlingen. Bei der 5-Achsen-CNC-Bearbeitung von Luft- und Raumfahrtteilen schruppen und fertigen Sie beide Seiten in einer einzigen Aufspannung, wodurch Flip-Fehler vollständig vermieden werden.
Bei MID, unserem 5-Achsen-CNC-BearbeitungZellen verarbeiten diese Geometrie täglich. Wir führen simultane 5-Achsen auf 7075, Ti-6Al-4V und Inconel 718 mit Kühlmittel durch die Spindel bei 70 bar und prozessinterner Messung nach jedem kritischen Vorgang aus.
Die Prozesswahl, auf die es ankommt:3+2 Positionierung vs. echte simultane 5-Achsen-Positionierung.Bei prismatischen Taschen mit flachen Böden ist 3+2 schneller und steifer - die Drehachsen sperren und das Werkzeug schneidet mit 3-Achsensteifigkeit. Reservieren Sie die gleichzeitige Bewegung für Regelflächen, gemischte Verrundungen und alle Features, bei denen sich der Werkzeugvektor kontinuierlich ändern muss. Mischen Sie beides in einem Programm - 3+2 zum Schruppen und gleichzeitig zum Schlichten – um die Zykluszeit zu minimieren, ohne die Oberflächenqualität zu beeinträchtigen.
CNC-Bearbeitung von Aluminium in der Luft- und Raumfahrt: Verzerrung überwinden
7075-Maschinen beschleunigen - Vc über 300 m/min, Spanlasten von 0,15–0,25 mm/Zahn. Das Problem ist nicht die Schnittgeschwindigkeit. Es ist das, was danach passiert.
Luft- und Raumfahrtbleche enthalten Restspannungen, die durch das Walzen und die Wärmebehandlung entstehen. Entfernen Sie Material asymmetrisch -, was bei der Taschenbearbeitung der Fall ist - und das Spannungsfeld verteilt sich neu. Bei einer 500-mm-Rippe mit 1,5-mm-Stegen kann die unkontrollierte Verformung einen Ebenheitsfehler von 0,3 bis 0,5 mm erreichen.
Die Lösung ist eine abgestufte Bearbeitung mit Spannungsabbau zwischen Schruppen und Halbschlichten:
Auf beiden Seiten bis auf 2 mm vor dem Endergebnis aufrauen.Material symmetrisch abtragen. Wenn eine Seite tiefere Taschen aufweist, rauhen Sie diese zuerst auf, drehen Sie sie um, rauhen Sie die gegenüberliegende Seite und kehren Sie dann zurück.

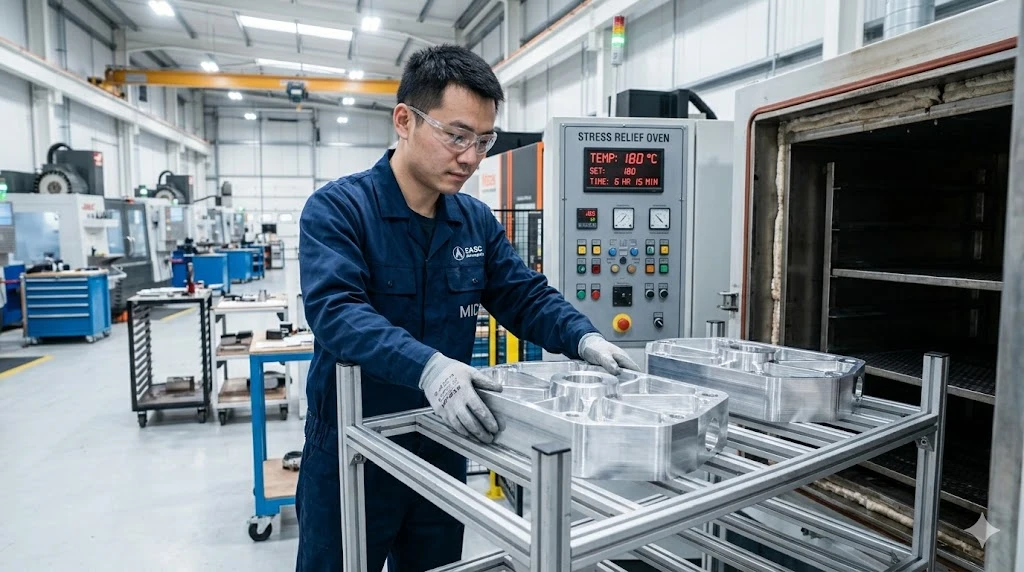

Stress-abbauen.Für T6/T651 laufen wir 4–6 Stunden lang bei 175–200 Grad, luftgekühlt. Dies entspannt die durch die Bearbeitung verursachte Spannung, ohne dass die Legierung über ihre Mindeststreckgrenze hinaus altert. Für T7351 (das hinsichtlich der SCC-Resistenz bereits überaltert ist) verengt sich das Fenster auf 120–150 Grad.
Beenden Sie den Vorgang aus einem stabilen Zustand.Das Teil ist bereits umgezogen. Letzte Durchgänge entfernen die letzten 1–2 mm aus dem Gleichgewicht. Ergebnis: Wandgeradheit innerhalb von 0,05 mm über 100 mm bei 1,2 mm Stegen.
Überspringen Sie die Spannungsentlastung und Sie versenden Teile, die das KMG passieren, sich aber verziehen, wenn sie mit der Baugruppe verschraubt werden. Das ist der wahre Unterschied bei der CNC-Bearbeitung von Aluminium in der Luft- und Raumfahrt.
CNC-bearbeitete Toleranzen für die Luft- und Raumfahrt: Was Sie angeben und was Sie lockern sollten
Jedes Merkmal, das über die Funktion hinaus verschärft wird, erhöht die Prüfzeit, verlangsamt den Vorschub und kann ein Nachschleifen erzwingen. Hier erfahren Sie, was jedes Band tatsächlich kostet.
| Toleranzband | Prozess erforderlich | Kosten vs. Basislinie | Typische Anwendung |
|---|---|---|---|
| ±0,1 mm | 3-Achsen, Standardbefestigung | 1× | Spiellöcher, nicht-passende Oberflächen, Blitztaschen |
| ±0,025 mm | 5-Achsen + Antastung | 1.5–2× | Passschnittstellen, Befestigungsmuster |
| ±0,012 mm | 5-Achsen + In-Prozess-Messung | 2.5–4× | Lagerbohrungen, ermüdungskritische -Löcher |
| ±0,005 mm | Präzisionsdrehen oder Lehrenbohrung | 4–6× | Betätigungsspulenbohrungen, Ventilsitze |
| ±0,002 mm | Sub-Drehen/Schleifen, Klimazelle | 6–10× | Kalibriermeister, Dichtungsnuten |

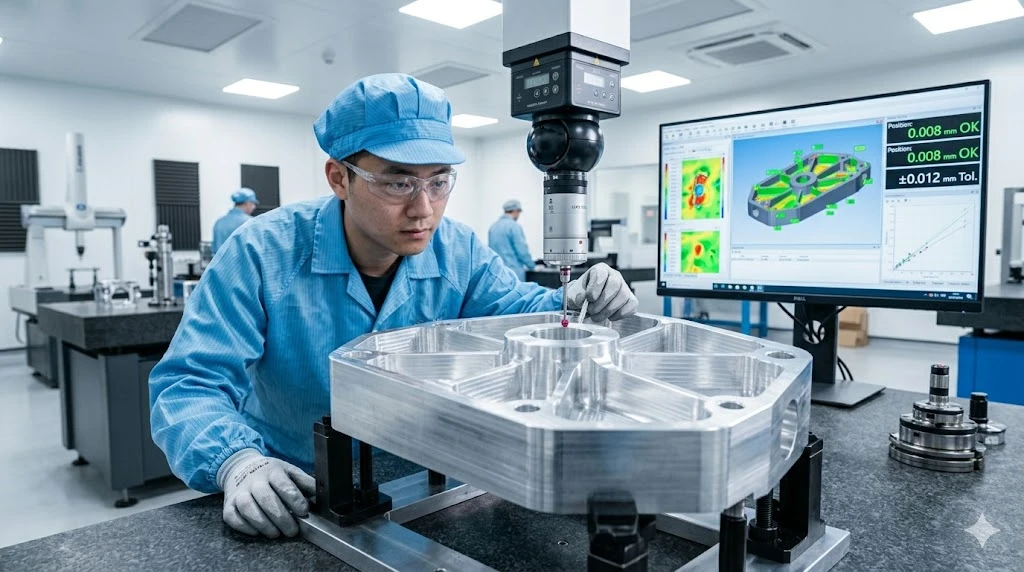

Ein wichtiger Hinweis zu CNC-gefrästen Toleranzen für die Luft- und Raumfahrt: Die Zahl ist nur relativ zu ihrem Bezugsschema aussagekräftig. Eine wahre Position von ±0,012 mm bezogen auf große, stabile, für Vorrichtungen-zugängliche Bezugspunkte ist Routine. Die gleiche Zahl, die sich auf eine dünne Flanschkante bezieht, die sich beim Einspannen durchbiegt, führt zu einem Kostenmultiplikator. UnserPräzisions-CNC-BearbeitungDas Team überprüft Datumsschemata in jedem DFM und wird zurückschlagen, wenn eine Datumsauswahl die Überprüfung der Toleranz unnötig erschwert.
DFM: Die Wiederholungstäter
Eckenradien unterhalb des Fräserdurchmessers.Ein Radius von 0,4 mm in einer 30 mm-tiefen 7075-Tasche zwingt einen Schaftfräser mit 0,8 mm zu starker Durchbiegung. Wenn Sie es auf 1,5 mm öffnen, entriegeln Sie ein 3-mm-Werkzeug mit der 50-fachen Steifigkeit. Fragen Sie, ob der Verbindungsteil diese Ecke wirklich erfordert.
Thread-Spezifikationen ohne Klasse.Geben Sie bei NAS/AN-Befestigungslöchern 3B intern / 3A extern und die Prüfmethode an. Allein „1/4-28 UNF“ lässt die Gewindetoleranz Interpretationsspielraum. DeinCNC-BearbeitungsdienstleistungenDer Partner sollte dies mit kalibrierten Gewindelehren überprüfen und nicht nur mit „Gut/Nein“{0}}.
Globale Toleranzblöcke.Wir sehen regelmäßig Zeichnungen, bei denen jede Fläche ±0,025 mm beträgt, da der Block global angewendet wurde. Reduzieren Sie die Spiellöcher und nicht-passenden Flächen auf ±0,1 mm, und die Stückkosten sinken um 15–25 %.
Bei MID gehören diese DFM-Flaggen standardmäßig zu jedem Angebot. Sie senden eine STEP-Datei und eine 2D-Zeichnung; Unsere Verfahrenstechniker geben innerhalb von 48 Stunden eine ausführliche-Bewertung mit -spezifischen Hinweisen-zu Radien, Bezugspunkten und Machbarkeitstoleranzen ab. UnserCNC-FertigungDie Anlage betreibt 5-Achsenzentren, Schweizer-Dreh- und Fräs-Dreh-Zellen mit über 30 Jahren Teamerfahrung in den Bereichen 7075, Ti-6Al-4V, Inconel 718, PH-Edelstahl und PEEK.
FAQ
Welcher Inneneckenradius vermeidet teure Kleinwerkzeuge?
Für 7075-Strukturtaschen ist mit einem Radius von 1,5 mm ein 3-mm-Schaftfräser geeignet -, der steif genug für Tiefen bis zu 50 mm ist. Gehen Sie bei Titan breiter: Mit einem Radius von 2,0 mm können Sie einen 4-mm-Fräser mit besserer Wärmeableitung verwenden. Unter 1,0 mm sind längere Zykluszeiten und höhere Werkzeugkosten einzuplanen.
Können Sie die wahre Position von ±0,012 mm über Merkmale auf gegenüberliegenden Flächen hinweg beibehalten?
Ja - Genau aus diesem Grund ist die 5-Achsen-CNC-Bearbeitung für Arbeiten in der Luft- und Raumfahrt wichtig. Bearbeiten Sie beide Flächen in einer einzigen Aufspannung auf einem Zapfentisch, sodass alle Merkmale ohne Umkehrung auf denselben Bezugspunkt verweisen. Wenn das Teil gewendet werden muss, testen wir es beim zweiten Setup und überprüfen es, bevor wir fertig sind.
Welche Dokumentation wird mit CNC-bearbeiteten Teilen für die Luft- und Raumfahrt geliefert?
Konformitätszertifikat, Mühlenzertifikat mit vollständigen chemischen und mechanischen Eigenschaften, CMM-Inspektionsbericht und Erstmusterprüfung gemäß AS9102, falls erforderlich. Unser Qualitätssystem entspricht ISO 13485 und bietet eine vollständige digitale Rückverfolgbarkeit von der Schmelze bis zur Endkontrolle. Auf Anfrage unterstützen wir Kunden bei der Quellenprüfung.
