CNC-Bearbeitung, Rapid Prototyping: Wenn es auf Geschwindigkeit ankommt und das Teil tatsächlich funktionieren muss
Ihr Maschinenbauingenieur stellt das CAD-Modell an einem Freitag fertig. Die Produktbewertung erfolgt in drei Wochen. Sie benötigen ein funktionsfähiges Aluminiumgehäuse -, echtes Material, echte Toleranzen, Gewinde, die tatsächlich ineinandergreifen -, um den Sitz zu testen, Montageabstände zu überprüfen und mit etwas, das Sie am Tisch herumreichen können, zu dieser Besprechung zu gehen.
Dies ist das Szenario, in dem CNC-Bearbeitung, Rapid Prototypingverdient seinen Platz. Nicht jeder Prototyp braucht es. Aber wenn das Teil wie eine Produktionskomponente funktionieren muss - Toleranzen einhalten, Belastung aushalten, einen Wärmezyklus überstehen, in eine Baugruppe mit zugekaufter-Hardware passen muss -, wird Ihnen ein 3D--gedruckter Platzhalter nicht die benötigten Daten liefern. Sie benötigen ein Teil, das aus dem tatsächlichen Material entsprechend der tatsächlichen Spezifikation zugeschnitten ist.
Der Fehler, den die meisten Produktteams in dieser Phase machen, besteht nicht darin, den falschen Prozess auszuwählen. Es geht nicht darum, klar darüber nachzudenken, wozu der Prototyp eigentlich dienen soll. Beantworten Sie diese Frage zuerst und die Prozessauswahl folgt logisch.
Was CNC Rapid Prototyping in der Praxis tatsächlich bedeutet
CNC-Bearbeitung, Rapid Prototypingist keine eigene Leistungskategorie mit Sonderausstattung. Dabei handelt es sich um eine Standard-CNC-Bearbeitung - Fräsen, Drehen, Schweizer Drehen -, die mit kurzer-Warteschlangenplanung, optimierter Einrichtung für Einzel- oder Kleinserien- und einer Prozessüberprüfung ausgeführt wird, die DFM-Probleme vor Beginn des Schneidens erkennt und nicht erst danach.
Der „schnelle“ Teil ist auf zwei Dinge zurückzuführen: keine Werkzeugvorlaufzeit (im Gegensatz zu Spritzguss oder Druckguss beginnt CNC mit einer CAD-Datei und einem Materialblock) und eine Priorisierung in der Werkstatt, die Prototypenaufträge in Tagen statt in Wochen durch die Warteschlange bringt.
Bei einem einfachen Aluminiumteil - einem Gehäuse, einer Halterung, einem Verteilerblock - können wir in der Regel innerhalb von 3 bis 5 Arbeitstagen von einer bestätigten CAD-Datei zu einem versendeten Teil übergehen. Komplexe Geometrie, enge Toleranzen bei mehreren Merkmalen oder Materialien wie Titan tragen dazu bei. Aber für die Teile, die die meisten Produktentwicklungsteams in der Validierungsphase tatsächlich benötigen, ist der Zeitrahmen wirklich kurz.
Was Prototypenaufträge am meisten verlangsamt, ist nicht die Maschinenzeit. Es handelt sich um Zeichnungsprobleme mit - unvollständigen Toleranzangaben, fehlenden Spezifikationen für die Oberflächenbeschaffenheit, Gewindeangaben ohne Klassenbezeichnungen oder Wandstärken, die im angegebenen Material nicht gehalten werden können. Eine DFM-Überprüfung vor Beginn der Arbeit erhöht den Zeitaufwand um einige Stunden. Wenn nach dem Schneiden des ersten Teils ein Befestigungsproblem auftritt, verlängert sich die Zeitspanne.

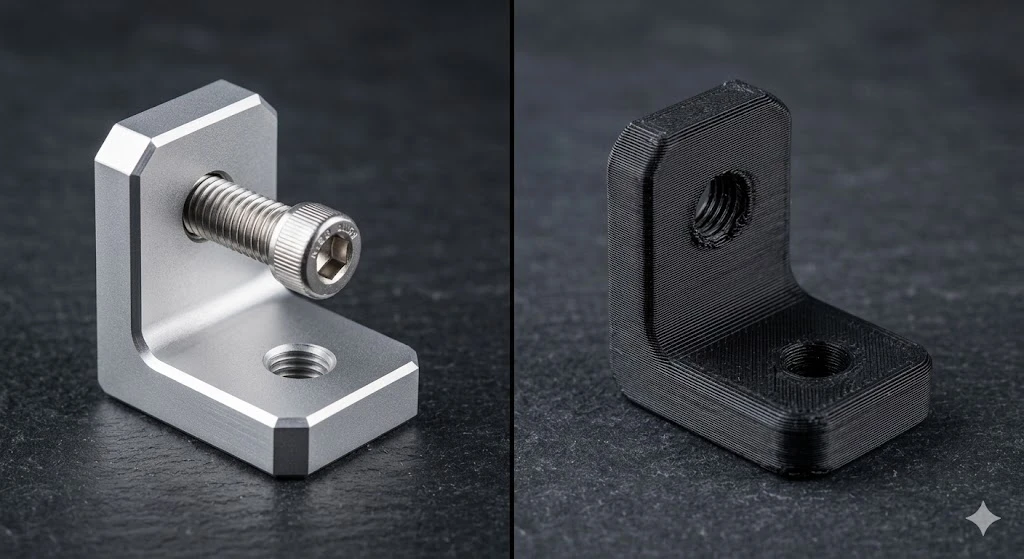

CNC-Prototypbearbeitung vs. 3D-Druck: Verwenden Sie das richtige Werkzeug
Die Debatte zwischenCNC-Prototypenbearbeitung vs. 3D-Druckhat eine klare Antwort, sobald Sie sich darüber im Klaren sind, was der Prototyp tun muss. Keiner der Prozesse gewinnt allgemein. Sie beantworten unterschiedliche Fragen.
| Bewertungskriterien | CNC-Bearbeitung | Metall-3D-Druck (DMLS/SLM) | Kunststoff-3D-Druck (FDM/SLA) |
|---|---|---|---|
| Materialeigenschaften | Produktion-äquivalent | Nahezu-Produktion (etwas Anisotropie) | Deutlich schwächer als die Produktion |
| Maßtoleranz | ±0,005–0,02 mm Standard | ±0,05–0,1 mm typisch | ±0,1–0,3 mm typisch |
| Oberflächenbeschaffenheit (wie-gebaut) | Ra 0,8–3,2 µm | Ra 5–15 µm (erfordert Nachbearbeitung) | Ra 5–50 µm je nach Prozess |
| Lieferzeit (1–5 Teile) | 3–7 Tage | 5–14 Tage (einschließlich Nachbearbeitung) | 1–3 Tage |
| Kosten für einfaches Metallteil | Medium | Hoch | Niedrig |
| Am besten für | Funktionsvalidierung, Eignungsprüfungen, repräsentative Produktionstests | Komplexe interne Geometrie, topologie-optimierte Strukturen | Visuelle Modelle, frühe Form-/Passformprüfungen, nicht-tragend- |
| Gewinde, Gewindelöcher | Nativer --Schnitt direkt | Erfordert Nachbearbeitung- | Erfordert Einsätze oder Nachbearbeitung- |
| Design-Iterationsgeschwindigkeit | Langsamer (jede Änderung wird neu-bearbeitet) | Medium | Schnell |
Das ehrliche Urteil: Für Prototypen, die in Funktionstests gehen - Stressbelastung, Temperaturwechsel, Zusammenbau mit Produktionshardware, behördliche Einreichungsmuster - CNC ist fast immer die richtige Wahl für Metallteile. Die Materialeigenschaften sind produktionsäquivalent, da Sie aus demselben Stangenmaterial schneiden, das für den Produktionslauf verwendet wird. Ein 3D-gedrucktes Metallteil weist mikrostrukturelle Unterschiede zum bearbeiteten Material auf, die wichtig sind, wenn das Teil unter Last steht.
Für Form- und Passprüfungen im Frühstadium, bei denen Sie lediglich bestätigen, dass die Form sinnvoll ist und das Montagekonzept funktioniert, ist der 3D-Druck aus Kunststoff schneller und kostengünstiger und völlig ausreichend. Der Fehler besteht darin, es über das Stadium hinaus zu verwenden, in dem die Prototypendaten die Produktionsleistung darstellen müssen.
Wenn die Vorlaufzeit für CNC-Rapid-Prototyping verkürzt wird - und wenn nicht
Vorlaufzeit für die schnelle Prototypenerstellung bei der CNC-Bearbeitunghat echte Grenzen, und wenn Sie diese verstehen, können Sie sie besser planen, anstatt überrascht zu werden.
| Faktor | Auswirkung auf die Durchlaufzeit | Was Sie tun können |
|---|---|---|
| Teilekomplexität (Anzahl der Aufspannungen) | Jeder weitere Aufbau verlängert sich um 0,5–1 Tag | Design für minimale Setups; Besprechen Sie die Befestigungsstrategie im Voraus |
| Materialverfügbarkeit | Bei exotischen Legierungen (Titan, Inconel) kann die Beschaffung 2–3 Tage dauern | Bestätigen Sie den Materialbestand, bevor Sie den Zeitplan bestätigen |
| Toleranzdichtheit | Merkmale unter-±0,01 mm erfordern langsamere Schnitte und eine KMG-Überprüfung pro Merkmal | Merkmale mit enger -Toleranz explizit kennzeichnen; nicht pauschal-±0,005 mm anwenden |
| Vollständigkeit der Zeichnung | Unvollständige Drucke lösen DFM-Fragen aus, die den Auftrag anhalten | Senden Sie einen vollständigen Ausdruck mit allen Hinweisen. 2D-+ 3D-Modell |
| Nachbearbeitung (Eloxieren, Galvanisieren) | Je nach Prozess und Anbieter dauert es 2 bis 5 Tage | Bestätigen Sie, ob eine Endbearbeitung für den Prototyp oder nur für den Produktionslauf erforderlich ist |
| Menge | 1–3 Teile: minimale Auswirkungen auf die Warteschlange. 20+ Teile: als kleine Produktionsserie planen | Machen Sie bei der Ausschreibung deutlich, ob es sich um eine Prototypen- oder Brückenproduktion handelt |
Ein Detail, das Kunden überrascht: Die Nachbearbeitung der Oberflächengüte erfolgt häufig nach einem anderen Zeitplan als die maschinelle Bearbeitung. Ein Teil, das Maschinen in zwei Tagen warten lassen und auf die Eloxierung für drei weitere Tage warten. Wenn Ihr Prototyp die eloxierte Oberfläche nicht funktionell benötigt, - testen Sie die mechanische Passung, nicht die Korrosionsbeständigkeit oder kosmetische Eigenschaften - geben Sie „wie-bearbeitet“ an und sparen Sie Zeit. Wir kennzeichnen dies bei der Angebotserstellung für jeden Auftrag, bei dem es zutrifft.
Materialien für CNC-Prototypteile: Was Ingenieure tatsächlich angeben
Die Materialauswahl im Prototypenstadium sollte mit dem Material übereinstimmen, aus dem das Produktionsteil hergestellt werden soll. Die Verwendung von 6061-Aluminium für einen Prototyp eines Teils, das später aus 7075 bestehen wird, führt zu irreführenden Steifigkeits- und Festigkeitsdaten. Die Verwendung von Edelstahl 304 für einen Prototyp einer medizinischen Komponente aus 316L führt zu einem unterschiedlichen Korrosionsverhalten in Ihren Validierungstests.
Das heißt, die am häufigsten prototypisierten Materialien fürCNC-Prototypenteile in geringer Stückzahlin den Branchen, die wir bedienen:
Aluminium 6061-T6- die Standardeinstellung für die meisten mechanischen Gehäuse, Halterungen und Strukturkomponenten. Schnell zu bearbeiten, gute Dimensionsstabilität, gut eloxierbar. Wenn der Produktionsteil ebenfalls 6061 ist, handelt es sich um einen sauberen Like-for-like-Prototyp.
Aluminium 7075-T6-, wenn das Produktionsteil eine höhere Festigkeit erfordert. Etwas schwieriger zu bearbeiten als 6061, ähnliche Vorlaufzeit. Geben Sie an, wann die Tragfähigkeit des Prototyps von Bedeutung ist.
Edelstahl 316L- Standard für medizinische Gerätekomponenten, Teile, die mit Flüssigkeiten-in Berührung kommen, und alles, was in eine korrosive Umgebung gelangt. Die Bearbeitung dauert länger als bei Aluminium; Planen Sie einen zusätzlichen Tag ein.
Titan Ti-6Al-4V- Luft- und Raumfahrt- und medizinische Anwendungen, bei denen das Verhältnis von Festigkeit-zu-gewicht entscheidend ist. Deutlich langsamer zu bearbeiten als Stahl. Ein Titan-Prototyp, der in Aluminium zwei Tage dauern würde, dauert normalerweise vier bis fünf Tage. Der Kostenunterschied ist real -, aber wenn es bei Ihrem Validierungstest um Belastung, Ermüdung oder Biokompatibilität geht, gibt es keinen Ersatz.
Messing C360- Anschlüsse, Ventilkörper, Gewindeanschlüsse. Lässt sich schnell bearbeiten und hält enge Toleranzen gut ein.
CNC-Prototypteile in geringer Stückzahl: Kostentreiber, die Sie verstehen sollten
Kosten für CNC-Prototypteile in geringer Stückzahlmehr pro Einheit als Produktionsteile aus Gründen, die vorhersehbar und verständlich sind - und nicht einfach als gegeben akzeptiert werden.
Die Einrichtungskosten sind der größte Faktor. Das Programmieren des CAM-Werkzeugwegs, das Spannen des Teils und das Ausführen eines Testschnitts nehmen ungefähr die gleiche Zeit in Anspruch, unabhängig davon, ob Sie ein Teil oder fünfzig herstellen. Bei einem Produktionslauf von 50 Teilen amortisieren sich diese Einrichtungskosten auf einen kleinen Bruchteil des Stückpreises. Bei einem dreiteiligen Prototypenlauf dominiert es.
Maschinenzeit ist der zweite Treiber. CNC-Maschinen kosten für 5-Achsen-Geräte 50–$100+ pro Stunde. Ein Teil, das 90 Minuten Maschinenzeit und 80 US-Dollar pro Stunde in Anspruch nimmt, trägt 120 US-Dollar zu den Stückkosten bei, bevor Material, Werkzeuge und Inspektion berücksichtigt werden.
Materialverschwendung ist real, wird aber oft überbewertet. Ein 100 mm × 100 mm × 50 mm großer Aluminiumblock könnte ein Teil ergeben, das 200 g wiegt -, der Rest sind Späne. Die Materialkosten der Chips sind echte Kosten, bei Aluminium sind sie jedoch selten der dominierende Faktor.
Der Prüfaufwand für Prototypenteile ist in der Regel höher als für Produktionsteile -, da für den ersten Artikel eines neuen Auftrags eine vollständige Maßprüfung anhand aller Druckangaben und keine statistische Stichprobe erforderlich ist. Für regulierte Branchen (Medizin, Luft- und Raumfahrt) ist das Inspektionspaket selbst ein Liefergegenstand.
Wenn Ihr Budget für Prototypen begrenzt ist, sind die beiden wirksamsten Hebel: Vereinfachen Sie die Geometrie, um die Maschinenzeit und die Rüstanzahl zu reduzieren, und fragen Sie explizit, ob die Endspezifikation für diese Phase benötigt wird. Bei beiden handelt es sich um Entwurfs- und Planungsentscheidungen, nicht um Lieferantenverhandlungsentscheidungen.
Wie MID Precision mit der Prototypenarbeit umgeht
Wir führen Prototypen- und Kleinserien--Produktionen als definierten Service-Track - durch und nicht als Reste, die zwischen großen Produktionsläufen gepresst werden. Prototypenaufträge bei MID erhalten eine DFM-Prüfung, bevor das Angebot verschickt wird. Diese Überprüfung umfasst Toleranzangaben, die über das von der Geometrie unterstützte Maß hinausgehen, Wandstärken, die Befestigungsprobleme verursachen, Gewindespezifikationen, die Klassenbezeichnungen erfordern, und alle Funktionen, bei denen eine geringfügige Designanpassung die Kosten oder das Risiko erheblich senken würde.
Bei einem kürzlich durchgeführten Auftrag - eines 6061-T6-Pneumatikverteilerblocks mit acht M5-Anschlüssen und einer Bohrungstoleranz von ±0,01 mm am zentralen Ventilsitz stellte die DFM-Prüfung fest, dass zwei der Anschlusspositionen eine vierte Konfiguration erfordern würden, die aus dem 3D-Modell nicht ersichtlich war. Wir haben es vor dem Schneiden markiert, der Kunde hat die Position eines Anschlusses im CAD um 2 mm verschoben und der Auftrag wurde in drei statt in vier Aufspannungen ausgeführt. Das Teil wurde am vierten Tag nach bestätigtem Druck versendet. Das ist die Art von Aufruf, die nur dann getätigt wird, wenn jemand die Zeichnung tatsächlich liest, bevor er sie programmiert.
UnserCNC-Bearbeitung, Rapid PrototypingDer Service umfasst 3-Achsen-, 4-Achsen- und 5-Achsen-Fräsen, CNC-Drehen und Schweizer CNC-Drehen für Präzisionskomponenten mit kleinem Durchmesser. Die Standardvorlaufzeit für die meisten Prototypenläufe beträgt 3–7 Werktage ab bestätigtem 2D+3D-Zeichnungspaket. Materialien von Aluminiumlegierungen über Edelstahl, Titan, Messing, Kupfer bis hin zu technischen Kunststoffen.
Wenn Ihr Projekt zeit-kritisch ist,Sprechen Sie mit unseren IngenieurenBevor Sie die Angebotsanfrage senden - kann ein 10-minütiges Gespräch über den Spannansatz und die Toleranzprioritäten den Zeitplan um ein oder zwei Tage verkürzen, bevor der Auftrag überhaupt beginnt.
Senden Sie uns Ihren Druckund wir senden Ihnen innerhalb von 24 Stunden ein Angebot mit einer DFM-Notiz zurück. FürKleinserienfertigung von Prototypen und BrückenLäuft, beantworten wir Anfragen noch am selben Werktag.
FAQ
F: Mein Design ändert sich noch. Sollte ich warten, bis es fertig ist, bevor ich ein Angebot für einen CNC-Prototyp bekomme?
Nicht unbedingt. Wenn es sich bei den Änderungen um geringfügige - Merkmalspositionen, Lochgrößen, Radiusbeschriftungen - handelt, ist es oft schneller, den ersten Prototyp jetzt zu schneiden und die Änderungen in einem zweiten Durchgang zu übernehmen, als auf den Designstopp zu warten. Die Einrichtungskosten beim zweiten Durchlauf sind geringer, da die CAM-Programmierung erheblich übernommen wird. Es ist sinnvoll zu warten, wenn die grundlegende Geometrie noch im Fluss ist, denn eine größere Formänderung erfordert eine Neuprogrammierung von Grund auf. Teilen Sie uns bei Ihrer Anfrage mit, wo sich das Design im Überprüfungszyklus befindet - Wir beraten Sie, ob es sich lohnt, es jetzt zu kürzen oder beizubehalten.
F: Wir benötigen, dass der Prototyp dem Produktionsmaterial entspricht und genau - eloxiertes 6061-T6 mit den gleichen Spezifikationen wie der Produktionslauf fertigstellt. Kannst du das?
Ja, und es ist die richtige Entscheidung, wenn der Prototyp einem Form-/Passform-/Funktionstest unterzogen wird, der die Oberflächenbeständigkeit oder die kosmetischen Aspekte zur Überprüfung durch die Beteiligten umfasst. Geben Sie in der Zeichnung den Eloxaltyp (Typ II klar, Typ III hartanodisiert, Farbe), die Dicke und etwaige Maskierungsanforderungen an. Die Eloxierung erfolgt durch unseren zugelassenen Veredelungspartner und dauert in der Regel zwei bis drei Arbeitstage. Wenn der Prototyp ausschließlich zur internen Dimensionsvalidierung dient, sparen Sie durch as-machined diese Tage und die Endbearbeitungskosten.
F: Wie hoch ist die Mindestmenge, die Sie bei einem CNC-Prototypauftrag ausführen werden?
Ein Teil. Wir führen regelmäßig Prototypenaufträge für einzelne {{1}Einheiten, - Implantatversuchskomponenten, kundenspezifische Vorrichtungselemente und einmalige{3}Ventilkörper durch. Die Stückkosten für ein einzelnes Teil sind höher als für einen 10-teiligen Lauf, da sich die Einrichtung über weniger Teile amortisiert, es gibt jedoch keinen Schwellenwert für die Mindestbestellmenge. Wenn Sie einen Teil zur Validierung eines Konzepts benötigen, ist das ein gültiger Job.
F: Wie funktioniert das?CNC-Prototypenbearbeitung vs. 3D-DruckKostenvergleich für ein kleines Aluminiumgehäuse, sagen wir 80 mm × 60 mm × 30 mm?
Für ein einfaches Gehäuse in diesem Größenbereich ist der 3D-Kunststoffdruck (SLA oder SLS) in der Regel günstiger und schneller, für einen visuellen/Formprüfungs-Prototyp - unter 100 $ und 1–2 Tagen. CNC-Maschinen aus Aluminium für das gleiche Gehäuse kosten je nach Funktionskomplexität 150 bis 400 US-Dollar, mit einer Vorlaufzeit von 3 bis 5 Tagen. Das CNC-Teil bietet Ihnen produktionsäquivalentes Material, echten Gewindeeingriff und eine Oberflächenbeschaffenheit, die Sie tatsächlich eloxieren können. Wenn der Prototyp einem Funktionstest unterzogen wird oder die Produktionsleistung darstellen muss, ist der Kostenunterschied gerechtfertigt. Wenn es zur Prüfung durch Interessenvertreter auf den Schreibtisch gelegt wird, ist der 3D-Druck die richtige Wahl.
