Die meisten Maßprobleme bei CNC-bearbeiteten Teilen beginnen nicht in der Werkstatt, sondern in der Zeichnung. Eine Toleranz, die enger ist, als der Prozess zulassen kann, eine Wandstärke, die zum Rattern einlädt, eine Gewindemarkierung, die ihrer Toleranzklasse nicht entspricht. Wenn die Teile eintreffen und die Prüfung nicht bestehen, liegt die Ursache bereits drei Wochen zurück und befindet sich in einem PDF.

In diesem Artikel erfahren Sie, wie das in der Praxis funktioniertCNC-Bearbeitung von Metallteilenfunktioniert tatsächlich - was der Prozess kann und was nicht, wie sich die Materialauswahl auf alles nachgelagerte auswirkt und wie man einen Druck schreibt, der beim ersten Durchgang gute Teile liefert. Keine Theorie um ihrer selbst willen. Alles hier hängt mit Entscheidungen zusammen, die Sie bei einem echten Job treffen.

Was ist eigentlich CNC-Bearbeitung?

CNC steht für Computer Numerical Control. Die Maschine liest ein Programm -, das normalerweise aus Ihrem CAD-Modell - generiert wird, und bewegt ein Schneidwerkzeug entlang präziser Pfade, um Material von einem Metallrohling zu entfernen. Der Bediener richtet die Maschine ein, lädt das Programm und überwacht den Lauf. Die Maschine führt die Geometrie aus.

Das ist die einfache Version. Der Teil, der für Ihre Arbeit wichtig ist, ist dieser:Die CNC-Bearbeitung ist ein subtraktiver Prozess. Sie beginnen mit mehr Material als Sie benötigen und schneiden alles weg, was nicht zum Teil gehört. Dies unterscheidet sich grundlegend vom Gießen, Schmieden oder der additiven Fertigung (3D-Druck) und hat Auswirkungen darauf, welche Geometrien machbar sind, welche Toleranzen erreichbar sind und wie die Kostenstruktur aussieht.

Stellen Sie sich das vor, als würde man eine Figur aus einem Holzblock schnitzen. Die Werkzeuge des Bildhauers bestimmen, wie fein die Details sein können. Das Holz selbst - seine Maserung, seine Härte, wie es auf das Schneiden reagiert - bestimmt, ob diese Details ihre Form behalten. InCNC-Prozesse zur Herstellung von Metallteilen, die Maschine ist der Bildhauer und das Material ist das Holz. Beides ist wichtig.

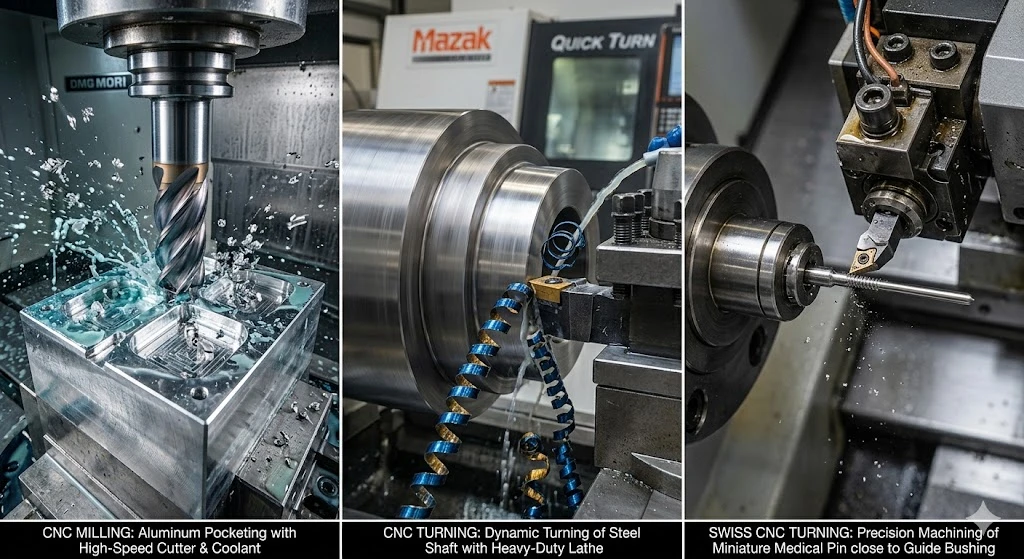

Die drei häufigsten CNC-Operationen, denen Sie begegnen werden:

CNC-Fräsen- Das Schneidwerkzeug dreht sich und bewegt sich über das stationäre Werkstück. Wird für flache Oberflächen, Taschen, Schlitze und komplexe 3D-Konturen verwendet. Wenn Ihr Teil Merkmale aufweist, die aussehen, als wären sie aus einem Block geschnitzt, wurde es wahrscheinlich gefräst.

CNC-Drehen- Das Werkstück dreht sich, während das Schneidwerkzeug relativ fest bleibt. Wird für zylindrische Teile verwendet: Wellen, Buchsen, Düsen, Gewindeteile. Wenn Ihr Teil rund und symmetrisch zu einer Achse ist, wurde es wahrscheinlich gedreht.

Schweizer CNC-Drehen- eine spezielle Form des Drehens, bei der das Werkstück sehr nahe an der Schneidzone abgestützt wird, wodurch lange, schlanke Teile ohne Durchbiegung mit engen Toleranzen bearbeitet werden können. Standard für medizinische Stifte, Miniaturanschlüsse, Uhrenkomponenten und alle Präzisionsteile mit einem hohen Verhältnis von Länge{2}}zu-Durchmesser.

Viele reale Teile erfordern mehr als einen Arbeitsgang - beispielsweise eine gedrehte Welle mit gefräster Keilnut oder ein gefrästes Gehäuse mit gedrehten und mit Gewinde versehenen Bohrungen.

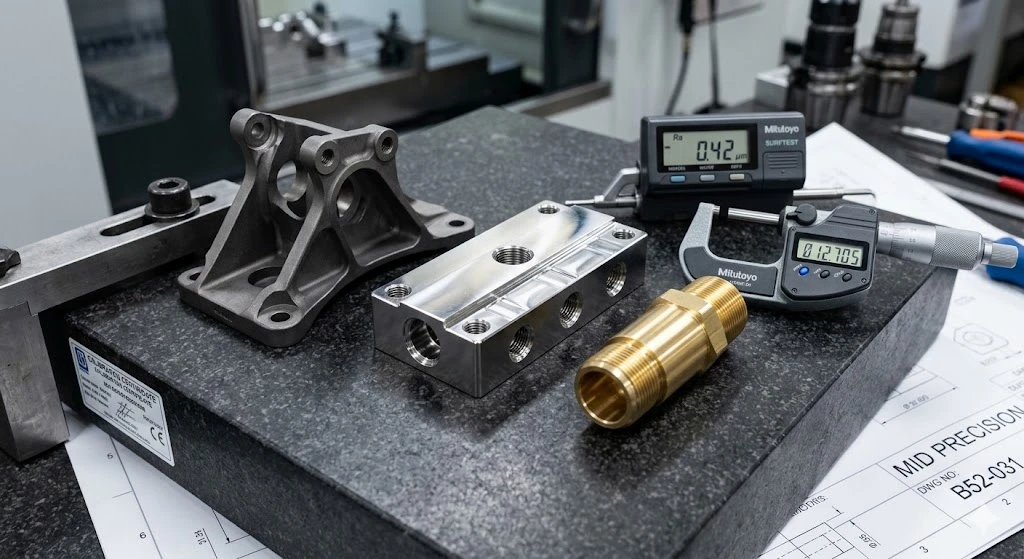

Wie wirkt sich die Materialwahl auf CNC-bearbeitete Metallteile aus?

Dies ist die Frage, die junge Ingenieure am meisten unterschätzen. Das von Ihnen angegebene Material bestimmt nicht nur die End-Verwendungseigenschaften - des Teils, sondern auch, wie einfach oder schwierig das Teil zu bearbeiten ist, was sich direkt auf die Kosten, erreichbaren Toleranzen und die Oberflächenbeschaffenheit auswirkt.

Hier ist eine praktische Referenz für die Metalle, denen Sie am häufigsten begegnenMaterialvergleich für CNC-Bearbeitung von Metallteilen:

Ein paar Dinge verrät Ihnen diese Tabelle nicht direkt. Aluminium lässt sich schnell bearbeiten und hält problemlos enge Toleranzen ein. - Es ist die Standardwahl, wenn Gewicht und Kosten wichtiger sind als die ultimative Festigkeit. Werkstücke aus rostfreiem Stahl härten beim Schneiden aus, was bedeutet, dass ein stumpfes Werkzeug oder eine falsche Vorschubgeschwindigkeit die Materialeigenschaften an der Oberfläche in der Mitte des Schnitts tatsächlich verändern können. Titan ist das am schwierigsten zu bearbeitende Metall in der Luft- und Raumfahrt: Es erzeugt extreme Hitze, hat eine geringe Wärmeleitfähigkeit und zerstört Werkzeuge schneller als jedes andere Material auf dieser Liste. Wenn auf Ihrem Druck Titan steht, müssen Sie damit rechnen, dass die Kosten und die Lieferzeit dies widerspiegeln.

Welche Toleranzen kann die CNC-Bearbeitung tatsächlich einhalten?

Hier schreiben die meisten Anfänger Abdrücke, die Probleme bereiten. VerständnisCNC-bearbeitete Teile mit engen Toleranzenbeginnt damit, zu verstehen, was „Standard“ bedeutet.

Die Standard-CNC-Bearbeitungstoleranz beträgt typischerweise ±0,05 mm (±0,002 Zoll) für die meisten Metallmerkmale - Bohrungen, Flächen und Gesamtabmessungen. Dies ist auf jeder modernen CNC-Maschine ohne spezielle Einrichtung erreichbar und eignet sich für die meisten Funktionsmerkmale eines typischen mechanischen Teils.

Wo Ingenieure in Schwierigkeiten geraten, ist die Angabe von ±0,005 mm für jedes Maß in der Zeichnung, unabhängig davon, ob diese Maße dies funktionell erfordern. Engere Toleranzen bedeuten längere Zykluszeiten, häufigere Werkzeugwechsel, temperaturkontrollierte Umgebungen und eine 100-prozentige KMG-Prüfung kritischer Abmessungen. Jeder Schritt enger kostet deutlich mehr. Wenn Sie es nicht brauchen, rufen Sie es nicht an.

Hier finden Sie eine praktische Referenz, was unterschiedliche Toleranzbänder in der Produktion tatsächlich bedeuten:

Die Wissenslücke, die neue Ingenieure aus der Fassung bringt:Toleranz und Oberflächenbeschaffenheit sind nicht dasselbe, und die Angabe des einen hat keinen Einfluss auf das andere.Eine Bohrung kann eine Abmessung von ±0,005 mm haben, hat aber eine Oberflächenrauheit von Ra 1,6 µm -, was für eine Presspassung völlig in Ordnung sein kann, für eine Gleitdichtung jedoch völlig falsch ist. Geben Sie immer sowohl Ra (Oberflächenrauheit) als auch Maßtoleranz für Merkmale an, bei denen beides wichtig ist. Wenn Ihr Druck nur eines hat, wird ein guter Laden nachfragen. Eine weniger sorgfältige Werkstatt wird es einfach auf ihre Standardwerte bearbeiten.

Wann ist die CNC-Bearbeitung der richtige Prozess - und wann nicht?

CNC-Bearbeitung ist nicht immer die beste Antwort. Für neue Ingenieure, die eine Prozessroute bewerten, erfahren Sie hier, wie sie diese durchdenken können:

Der CNC-Herstellungsprozess von Metallteilen glänzt im Bereich mittlerer {0}Volumen, hoher-Komplexität und enger -Toleranzen. Dies ist die einzige praktikable Methode zur Herstellung einer Titan-Luft- und Raumfahrthalterung mit zusammengesetzten Winkeln und einer Bohrung von ±0,01 mm zu einem ersten Artikel innerhalb von zwei Wochen. Es ist nicht die richtige Lösung für die Herstellung einer Million identischer Stahlklammern, die in einem Bruchteil der Zeit gestanzt werden könnten.

Der Anfängerfehler, der am meisten kostet: Wandstärke

Fragen Sie einen erfahrenen Mechaniker, was er am häufigsten auf technischen Drucken zum ersten Mal sieht, und die Antwort ist in der Regel dieselbe: Die Wandstärke ist zu dünn für das Material und den Prozess.

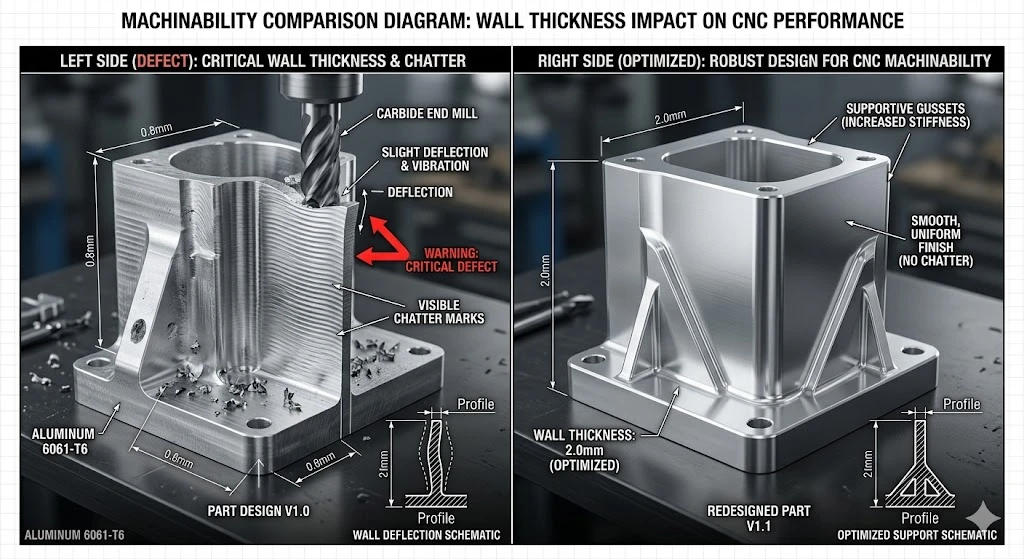

Hier erfahren Sie, warum es wichtig ist. Wenn ein Schneidwerkzeug Material von einer dünnen Wand entfernt, können die Schneidkräfte die Wand ablenken, anstatt sie sauber zu durchschneiden. Das Teil biegt sich unter dem Werkzeug, federt zurück und die resultierende Abmessung ist größer als im Programm vorgesehen. Sie erhalten Wände, die 0,1–0,3 mm außerhalb der Spezifikation liegen, und es gibt keine Prozessanpassung, die das Problem behebt - die Geometrie ist das Problem.

Allgemeine Hinweise für CNC-Metallteile:

Halten Sie bei Aluminium eine Mindestwandstärke von 0,8 mm bei bearbeiteten Teilen ein. Für Stahl und Edelstahl, 1,0 mm. Für Titan 1,5 mm oder mehr, es sei denn, das Teil ist speziell mit Zwickeln oder Stützmerkmalen ausgestattet, die den Abschnitt während der Bearbeitung versteifen. Dabei handelt es sich nicht um feste Grenzwerte. - Erfahrene Maschinenbauer können mit den richtigen Vorrichtungen und Werkzeugwegen dünner werden. - Wenn Ihr Teil jedoch Wände aufweist, die unter diesen Werten liegen, kennzeichnen Sie dies beim Senden des Ausdrucks ausdrücklich. Ein guter Laden wird Ihnen sagen, wie er damit umgehen will. Ein Geschäft, das es kommentarlos zitiert, hat die Zeichnung entweder nicht sorgfältig gelesen oder möchte versuchen, herauszufinden, was passiert.

5-Achsen vs. 3-Achsen: Was die Zahlen für Ihr Teil bedeuten

Sie werden sehen, dass Geschäfte „5-Achsen-CNC-Bearbeitung“ als Premium-Funktion anpreisen. Hier erfahren Sie, was das für Sie tatsächlich bedeutet und wann es darauf ankommt.

Eine 3{2}}Achsenmaschine bewegt sich in X, Y und Z. Sie kann die Oberseite und vier Seiten eines Teils erreichen, erfordert jedoch eine Neupositionierung (Neufixierung), um zusätzliche Flächen zu bearbeiten. Jede erneute Befestigung führt zu potenziellen Ausrichtungsfehlern und erhöht die Rüstzeit.

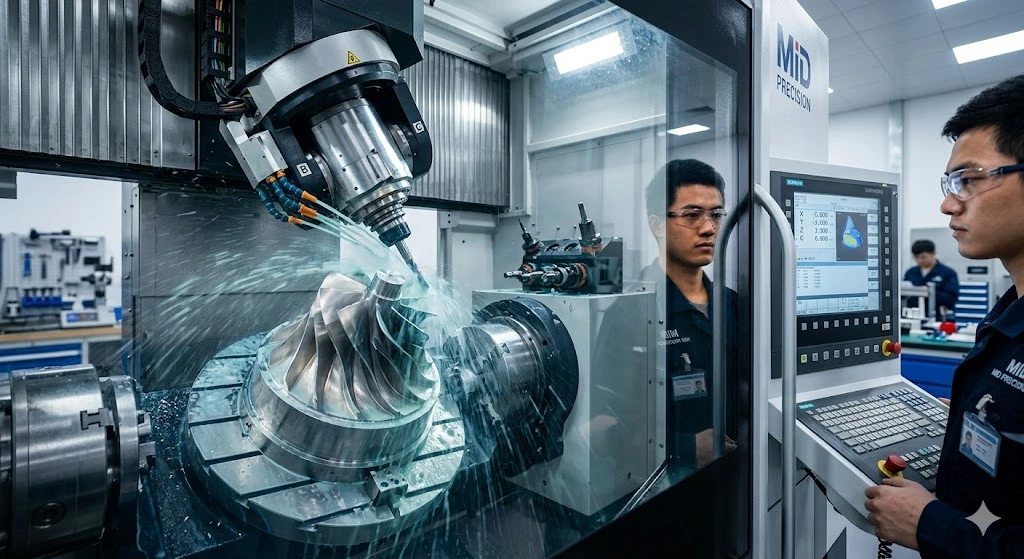

Eine 5-Achsenmaschine fügt die Drehung um zwei zusätzliche Achsen hinzu, was bedeutet, dass sich das Schneidwerkzeug aus nahezu jeder Richtung dem Werkstück nähern kann, ohne dass eine erneute Fixierung erforderlich ist. Für Sie hat dies zwei praktische Implikationen:

Komplexe Geometrie in einem einzigen Aufbau.Merkmale auf mehreren Flächen, zusammengesetzte Winkel, Hinterschnitte und konische Wände können alle in einer Aufspannung bearbeitet werden. Auf einer 3--Achsenmaschine sind hierfür möglicherweise drei oder vier Einstellungen erforderlich, wobei jede einzelne die Kosten und den kumulierten Ausrichtungsfehler erhöht.

Bessere Toleranz bei mehrflächigen-Teilen.Wenn alle kritischen Merkmale in einer einzigen Aufspannung relativ zu einem einzigen Bezugspunkt bearbeitet werden, sind die geometrischen Beziehungen zwischen diesen Merkmalen genauer, als wenn sie über mehrere Umspannungen hinweg bearbeitet würden. FürCNC-bearbeitete Teile mit engen ToleranzenWenn beispielsweise eine Bohrung auf einer Fläche genau konzentrisch zu einem Merkmal auf einer angrenzenden Fläche sein muss, ist 5-Achsen oft die richtige Lösung.

Nicht jedes Teil benötigt 5-Achsen. Eine einfache Halterung mit Merkmalen nur auf einer oder zwei Flächen eignet sich perfekt für die 3-Achsen-Bearbeitung. Das Upgrade macht nur dann Sinn, wenn die Teilegeometrie dies wirklich erfordert.
