​​​​​​​CNC-Bearbeitung in der Luft- und Raumfahrt: Bauen Sie die Rückverfolgbarkeitskette auf, die Ihr FAI- und Lieferantenaudit erfordert

Ihre Strukturhalterung erreicht die Erst-Artikelprüfung. Der Prüfer öffnet AS9102 Form 2 und fragt eine Sache: Kann jedes Ti-6Al-4V-Fitting auf die Hitze zurückgeführt werden, bei der es geschmolzen wurde, und wurde diese Hitze in einem DFARS-qualifizierten Land geschmolzen? Wenn diese Antwort in drei separaten Posteingängen gespeichert ist, bleibt die FAI stehen. Das Teil ist in Ordnung. Der Papierkram ist es nicht. Bei Programmen, die in die Lieferkette von Verteidigungs- oder Verkehrsflugzeugen münden, ist die Dokumentenkette der Punkt, an dem Zulieferer für CNC-Bearbeitung in der Luft- und Raumfahrtindustrie bestehen oder scheitern. Wir bauen diese Kette neben dem Teil auf, nicht danach.

Was „rückverfolgbar“ in der CNC-Bearbeitung in der Luft- und Raumfahrt bedeutet

Die Rückverfolgbarkeit von Luft- und Raumfahrtmaterialien ist kein einzelnes Zertifikat. Es handelt sich um eine ununterbrochene Linie vom fertigen Teil zurück zur Walz- oder Schmelzanlage. Bei Spezialmetallen hat diese Linie eine gesetzliche Bedeutung, mit der Käufer in anderen Branchen selten konfrontiert sind. Gemäß DFARS 252.225-7009 - der aktuellen Klausel vom Januar 2023 - müssen Titan, Titanlegierungen, viele hoch-legierte Stähle, Legierungen auf Nickel- und Kobaltbasis- sowie Zirkonium in den Vereinigten Staaten oder einem qualifizierten Land geschmolzen oder hergestellt werden. Die Herkunft der Schmelze muss dokumentiert und auf die jeweilige Materialcharge rückverfolgbar sein, in der Regel durch einen Werkstestbericht und eine Konformitätsbescheinigung.

Wenn wir also ein Angebot für ein Teil für ein Verteidigungsprogramm machen, bestätigen wir zunächst die Spezifikation auf Ihrer Zeichnung und ob die Schmelzquelle DFARS-qualifiziert sein muss. Beim Materialeingang erfassen wir die Chargennummer anhand des Arbeitsauftrags. Diese Nummer folgt dem Los bei jedem Vorgang und landet auf dem Zertifikatspaket, das Sie erhalten. Die Rückverfolgbarkeit von Luft- und Raumfahrtmaterial funktioniert nur, wenn die Verbindung zu Beginn erfasst wird; Durch die Rekonstruktion nach der Bearbeitung entstehen Lücken. UnserPräzisions-CNC-Bearbeitung für die Luft- und RaumfahrtDer Workflow verknüpft die Chargennummer vor dem ersten Schnitt mit dem Fräser.

Luft- und Raumfahrtlegierungen und wie sie bearbeitet werden

Unterschiedliche Legierungen für die Luft- und Raumfahrt erfordern unterschiedliche Werkzeuge, Geschwindigkeiten und Dokumentationen. In der folgenden Tabelle sind die Familien aufgeführt, die wir am häufigsten für die CNC-Bearbeitung in der Luft- und Raumfahrt einsetzen.

Wir führen diese weiter5-Achsen- und Swiss-Type-BearbeitungSo bleiben Geometrie und Materialauswahl unabhängig von den Befestigungsgrenzen. Das Dokumentationsflag ist die Spalte, die die Beschaffung zuerst lesen sollte, da sie das Zertifikatspaket steuert, nicht den Schnitt.

Eine Anmerkung zu Titan: Geschwindigkeiten, Vorschübe und Hitze

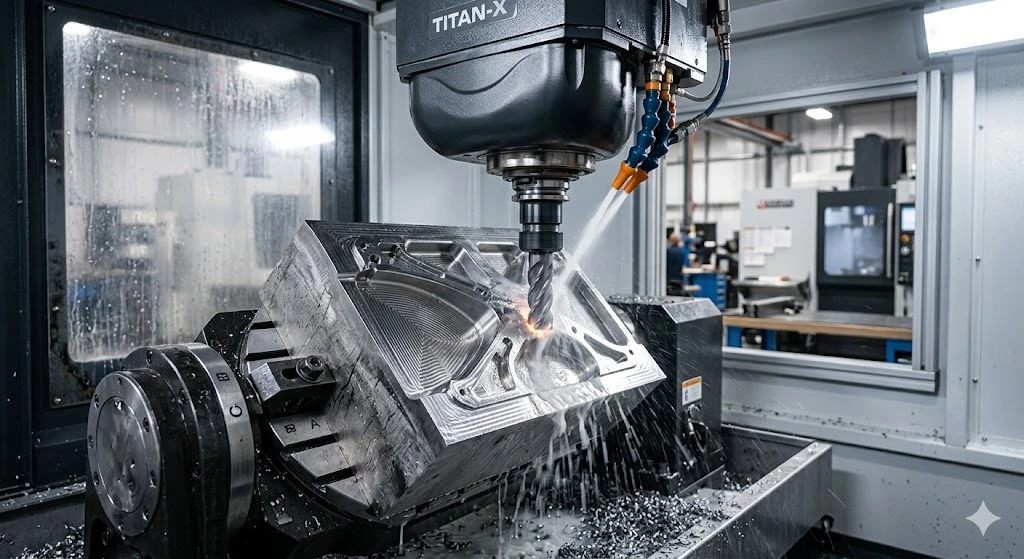

Die Bearbeitung von Titan in der Luft- und Raumfahrt bestraft schnell die falsche Strategie. Ti-6Al-4V hat eine geringe Wärmeleitfähigkeit, sodass die Wärme nicht wie bei Aluminium in den Chip fließt. Es bleibt auf dem neuesten Stand. Drücken Sie die Oberflächengeschwindigkeit zu hoch und die Kante bricht zusammen; Wenn Sie den Vorschub zurücknehmen, reibt das Werkzeug statt zu schneiden, wodurch die Oberfläche verhärtet wird und der nächste Durchgang schlechter wird.

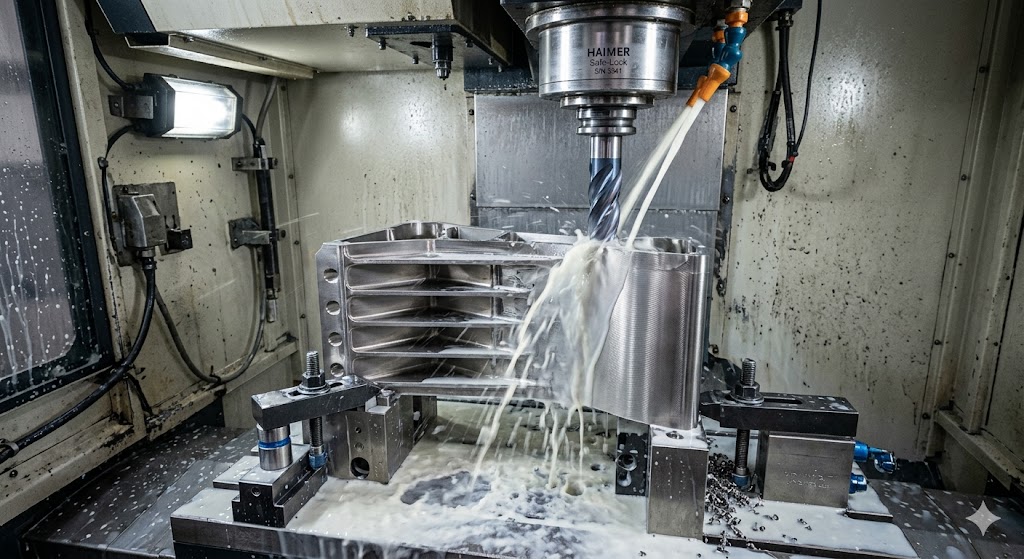

Unsere Praxis für Ti-6Al-4V auf Hartmetall hält die Oberflächengeschwindigkeit in einem konservativen Bereich und hält die Spanlast konstant, sodass das Werkzeug immer schneidet und nicht reibt. Wir lassen Hochdruckkühlmittel durch das Werkzeug laufen, um die Hitze aus dem Schnitt abzuleiten und die Späne vor dem Nachschneiden zu entfernen. Die Setups bleiben starr und wir vermeiden ein Verweilen am Ende eines Durchgangs. Bei der Bearbeitung von dünnwandigem Titan für die Luft- und Raumfahrt führen wir Schrupp- und Schlichtarbeiten durch, damit das Teil nach dem Verlassen der Spannvorrichtung nicht durch Restspannungen aus der Toleranz gerät. Nichts davon ist exotisch. Es ist diszipliniert und sorgt dafür, dass Ra- und Dimensionsergebnisse über viele Lose hinweg wiederholbar sind – und das ist der Punkt, an dem die FAI-Stichprobe den Lauf repräsentieren muss.

AS9102 Erstmusterprüfung: Fehlschläge bei der Feldbeschaffung

Bei der AS9102-Erstmusterprüfung treffen Teil und Papier aufeinander. Die aktuelle Überarbeitung von SAE, Rev. C, ist seit dem 28. Juni 2023 in Kraft und hat einige Bereiche verschärft, die Beschaffungsteams bei eingehenden Paketen immer noch übersehen.

Die häufigste Lücke befindet sich in den Feldern 15–18 auf Formular 1. Rev. Käufer, die nur die Teilenummer der obersten Ebene prüfen, lassen COTS und Standardkatalogartikel aus dem Bericht verschwinden. Rev C hat außerdem Feld 17 in „Teiletyp“ umbenannt, sodass Sie im Formular nun angeben müssen, ob es sich bei jeder Zeile um ein Detailteil, eine Unterbaugruppe, Software, einen Standardkatalogartikel oder ein COTS handelt.

Form 2 ist die andere Schwachstelle. Es erfasst Materialien, spezielle Prozesse und Funktionstests. Die Feldbeschaffung, die am häufigsten übersprungen wird, ist die Verbindung zwischen jedem speziellen Prozess und einer akkreditierten Quelle bei der korrekten Spezifikationsrevision. Wenn ein Teil wärmebehandelt, eloxiert oder zerstörungsfrei geprüft werden muss, handelt es sich dabei um spezielle Verfahren. Viele Programme erwarten, dass sie in einer von Nadcap-akkreditierten Einrichtung durchgeführt werden, und das AS9102-Erstmusterprüfungspaket sollte die Spezifikation, die Revision und die Quelle enthalten. Wir stellen die Formulare 1, 2 und 3 so zusammen, dass diese Verknüpfungen eindeutig sind, und wir gliedern die Zeichnung in Formular 3 auf, sodass jedes Merkmal eine Zahl trägt, der ein Prüfer folgen kann. Ein sauberes AS9102-Erstmusterprüfpaket verkürzt Ihre eingehende Überprüfung; ein vager schickt es zurück.

Das Dokumentationspaket, das wir Ihnen geben

Wir betrachten Dokumentation als Ergebnis und nicht als nachträglichen Einfall. Das folgende Paket ist das, was wir einem regulierten Käufer mit einer Bestellung von CNC-bearbeiteten Teilen für die Luft- und Raumfahrt übergeben.

Dies sind die Daten, die in Ihre Lieferantenqualifikation und Ihre eigene interne Überprüfung einfließen, so wie die Datensätze eines bearbeiteten Details in eine Baugruppendatei auf höherer{0}}Ebene einfließen.Unsere Rückverfolgbarkeitsdokumentationist so strukturiert, dass es ohne Nacharbeit in diese Datei eingefügt werden kann.

Die Standards dahinter verändern sich, und Sie sollten den Wandel einplanen. Die IAQG benennt AS9100 in IA9100 um. Die Veröffentlichung ist für Ende 2026 geplant, um sie an ISO 9001:2026 anzupassen, deren Entwurf für einen internationalen Standard am 27. August 2025 veröffentlicht wurde. Branchenbriefings von Zertifizierungsstellen gehen von einem strengeren Zuliefererfluss und strengeren Kontrollen für gefälschte Teile- aus. Unser CNC-Bearbeitungsprozess für die Luft- und Raumfahrt erfasst bereits die Rückverfolgbarkeitsdaten, auf die diese Änderungen hinweisen, sodass Ihre Lieferantendatei durch die Umstellung nicht zurückgesetzt wird.

FAQ

Können Sie für jede Charge Mühlenzertifikate mit rückverfolgbarer Chargennummer und DFARS-Schmelzherkunft bereitstellen?

Ja. Wir erfassen die Heat-Nummer beim Empfang und übertragen sie über den Router an das Zertifikatspaket. Für Verteidigungsarbeiten bestätigen wir die Schmelzquelle gemäß DFARS 252.225-7009, bevor wir Material kaufen, und in der Konformitätsbescheinigung ist die Schmelzherkunft angegeben.

Wie gehen Sie mit einer Zeichnungsrevisionsänderung mitten{0}}im Programm an einem CNC-bearbeiteten Teil um?

Wir binden das Teil an eine bestimmte Zeichnungsrevision im Arbeitsauftrag und im CoC. Durch eine Revisionsänderung wird ein neuer Arbeitsauftrag eröffnet. Wenn sich die Änderung auf Form, Passform oder Funktion auswirkt, löst sie eine teilweise oder vollständige AS9102-Erstmusterprüfung gemäß Rev. C aus. Sie erhalten eine klare Aufzeichnung darüber, welche Lose für welche Revision gebaut wurden.

Unterstützen Sie Nadcap-akkreditierte Spezialprozesse?

Wir koordinieren Wärmebehandlung, zerstörungsfreie Prüfung und Beschichtung über akkreditierte Quellen und dokumentieren alles auf Formular 2 bei der korrekten Spezifikationsrevision. Wenn Ihr Programm bestimmte zugelassene Prozessoren nennt, geben wir diese Anforderung weiter unten weiter.

Senden Sie uns die Zeichnung und die Spezifikationen-. Wir teilen Ihnen die Materialvorlaufzeit, den Schmelzquellenpfad und den genauen Inhalt Ihres FAI-Pakets mit.Sprechen Sie mit unserem Luft- und RaumfahrtteamInformieren Sie sich über Ihre Rückverfolgbarkeitsanforderungen oder fordern Sie unser AS9102-konformes Dokumentationsmuster an, um zu sehen, wie es zu Ihrer Lieferantenakte passt.
