Bei der Präzisionsbearbeitung von Metall stoße ich oft auf Konstruktionszeichnungen, die sehr scharfe Innenecken, tiefe und schmale Nuten oder Hohlräume mit völlig rechten Winkeln aufweisen. Während diese Designs in einem 3D-Modell sinnvoll erscheinen mögen, sind sie bei der tatsächlichen CNC-Bearbeitung direkt durch die Werkzeuggeometrie begrenzt.
1. Physikalische Einschränkungen des Werkzeugdurchmessers
Werkzeuge sind nicht unendlich dünn; sie haben immer einen Durchmesser. Beispielsweise beträgt der Mindestdurchmesser eines herkömmlichen Schaftfräsers etwa1mm(Dünnere Werkzeuge neigen zum Bruch).Das heisst:

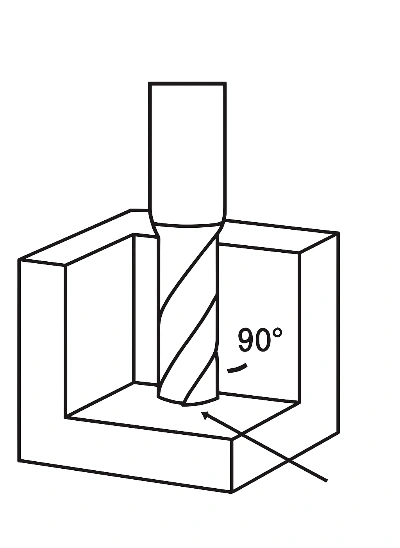

- Innenecken von Hohlräumen können nicht im perfekten rechten Winkel bearbeitet werden und können nur in abgerundete Ecken „gefräst“ werden.
- Je tiefer die Nut ist, desto schlechter ist die Steifigkeit des Werkzeugs und desto größer ist das Risiko von Vibrationen und Verformungen.
2. Faustregeln für die Gestaltung abgerundeter Ecken

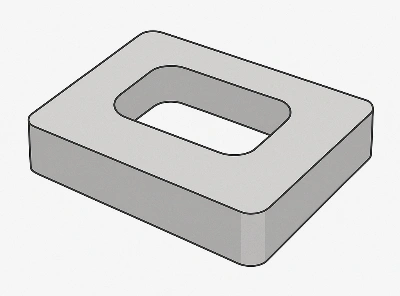

Basierend auf unserer praktischen Erfahrung, wenn die Hohlraumtiefe beträgt9mm, wird empfohlen, den Inneneckenradius so zu gestalten, dass er größer oder gleich ist3mm(ca. 1/3 der Tiefe). Dies ermöglicht einen reibungslosen Eintritt des Werkzeugs ohne übermäßigen Verschleiß während der Bearbeitung.
3. Tiefe Rillen und Werkzeugsteifigkeit
Viele Designer bevorzugen die Gestaltung von Rillen, die sowohl tief als auch schmal sind. Es ist jedoch wichtig zu verstehen, dass die Steifigkeit des Werkzeugs umso schlechter wird, je länger es ist, wodurch es beim Schneiden anfälliger für Biegungen wird, was zu Folgendem führen kann:
- Verringerte Maßhaltigkeit am Nutgrund.
- Schlechte Oberflächenbeschaffenheit.
- Selbst Werkzeugbruch erhöht die Kosten.
4. Empfehlungen für Designer und Beschaffung
Die Berücksichtigung der geometrischen Einschränkungen von Werkzeugen während der Zeichnungsphase bringt mehrere direkte Vorteile:
- Designs lassen sich einfacher implementieren, wodurch sich die Änderungs- und Kommunikationszeit verkürzt.
- Vermeidung zusätzlicher Kosten durch „unbearbeitbare“ Konstruktionen.
- Verbesserung der Liefereffizienz.
Aus diesem Grund achten viele Kunden in Europa und den USA beim Design besonders auf abgerundete Ecken und Nutbreiten, während einige inländische Fabriken und Designer diese Aspekte oft übersehen.
Praktische Schlussfolgerung:
Bei der Präzisionsbearbeitung bestimmt die Werkzeuggeometrie, ob ein Design hergestellt werden kann. Indem Sie dem einfachen Prinzip folgen„Eckenradius größer oder gleich 1/3 der Hohlraumtiefe und Vermeidung übermäßig tiefer/schmaler Schlitze.“Viele Bearbeitungsprobleme können vermieden werden.
