In der Luft- und Raumfahrtindustrie werden Titanlegierungen aufgrund ihres außergewöhnlichen Verhältnisses von Festigkeit zu Gewicht, Korrosionsbeständigkeit und Hitzebeständigkeit häufig verwendet. Bei der Verarbeitung dünner -wandiger Strukturen-wie Gehäuse, Halterungen und Rahmen- stellen diese Legierungen erhebliche Herausforderungen bei der Bearbeitung dar. Aus meiner Sicht als Präzisionsmechaniker hängt der Erfolg nicht nur von der Maschine ab, sondern auch von der vollständigen Kontrolle über die Prozessplanung, Spann- und Schneidstrategien.
Warum dünnwandige Titanteile wichtig sind
Bei Flugzeugstrukturen zählt jedes Gramm. Durch die Reduzierung der Wandstärke bei gleichzeitiger Beibehaltung der Festigkeit reduzieren dünnwandige Titanteile das Gewicht erheblich, ohne Einbußen bei der Sicherheit hinnehmen zu müssen. Gleichzeitig müssen diese Komponenten strenge Maßtoleranzen und Anforderungen an die Oberflächenqualität erfüllen, da bereits geringfügige Verformungen die Montage und Leistung beeinträchtigen können.
Wichtigste Herausforderungen bei der Bearbeitung von dünnwandigem Titan
Geringe Wärmeleitfähigkeit– Die Wärme konzentriert sich an der Werkzeugkante, was den Verschleiß beschleunigt und die Gefahr von Verformungen mit sich bringt.
Materialstärke– Hohe Schnittkräfte verursachen Vibrationen und Durchbiegungen, insbesondere bei dünnen Wänden.
Verformung während der Bearbeitung– Schlechte Spannvorrichtungen oder aggressive Werkzeugwege führen nach dem Lösen zu Rückfederungen und Maßfehlern.

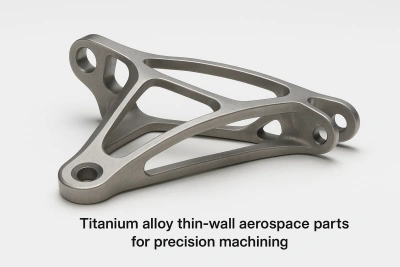

Fallstudie: Titan-Luft- und Raumfahrthalterung
Wir haben einmal a bearbeitetTi-6Al-4V dünnwandige Halterungfür einen Luft- und Raumfahrtkunden mit den Maßen 280 mm × 160 mm × 30 mm und einer minimalen Wandstärke von knapp1,2 mm. Die Toleranzanforderung betrug ±0,02 mm bei einer Oberflächengüte von Ra1,6 und das Teil musste Ermüdungstests bestehen.
Aufgetretene Herausforderungen:
Abmessungsfeder-zurück nach der Halb-Bearbeitung, mehr als 0,05 mm Abweichung.
Schneller Werkzeugverschleiß, der alle 2–3 Teile ausgetauscht werden muss.
Unsere Lösungen:
Beim Schruppen wurden 0,5 mm Material übrig gelassen und zur Unterstützung Prozessrippen hinzugefügt.
Zur Stabilisierung dünner{1}Wandabschnitte wurden kundenspezifische Spannvorrichtungen mit weichen-Backen verwendet.
Adaptives Fräsen mit reduziertem radialen Eingriff wird verwendet, um die Hitze zu minimieren.
Durchführung einer vorläufigen CMM-Inspektion nach der Halb{0}}Endbearbeitung, um die Kompensationswerte zu korrigieren.
Erzielte Ergebnisse:
Der Ertrag im ersten-Durchgang wurde auf erhöht95%.
Die Oberflächenrauheit wurde verbessertRa1.2.
Durchlaufzeit reduziert um20%im Vergleich zu den Erwartungen des Kunden.
BishenLösung
BeiBishenhaben wir einen praktischen Bearbeitungsansatz für dünnwandige-Titanteile für die Luft- und Raumfahrt entwickelt. Dazu gehört eine ausgewogene Kombination ausVorrichtungsdesign, Werkzeugwegstrategien und Spannungskontrolle. Es handelt sich nicht um ein Standardrezept, sondern um ein flexibles System, das sich in zahlreichen Luft- und Raumfahrtprojekten bewährt hat und beides verbessertStabilität und Liefereffizienz.
Wir werden hier nicht alle Details preisgeben, aber wenn Sie vor ähnlichen Herausforderungen stehen, kann Ihnen unsere Lösung dabei helfen, die Präzision und Konsistenz zu erreichen, die Sie benötigen.
