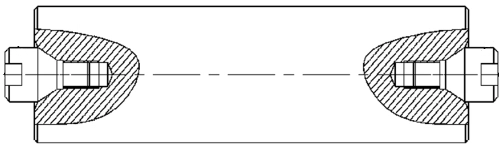

Ein mit Gewinde versehenes Mittelloch, in unserem Land auch als „Mittelloch vom Typ C- oder in der DIN-Norm als „Mittelloch vom Typ D- bekannt, ist in vielen mechanischen Strukturen und Zeichnungen häufig zu sehen.
Das Mittelloch mit Gewinde erweitert die Funktionalität des Mittellochs durch das Hinzufügen von Gewinden, sodass es mehr Zwecken dienen kann. Wann sollten wir uns also für ein Mittelloch mit Gewinde entscheiden? Lassen Sie uns dies kurz besprechen, und ich hoffe, es wird Ihnen hilfreich sein.
Komponenten am Wellenende befestigen
Mit einem Mittelloch mit Gewinde ist es einfach, Komponenten wie Endplatten, Kettenräder, Zahnriemenscheiben, Kupplungen, Sensoren usw. am Wellenende zu installieren.

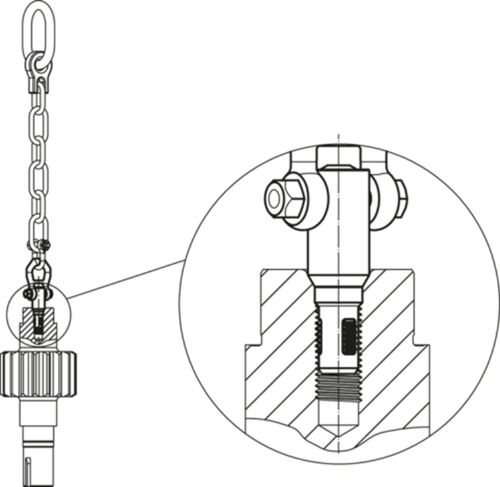

Hebelöcher zum Heben
Wenn das Teil mehr als 15 kg wiegt, ist es ergonomisch nicht für die manuelle Handhabung geeignet. Wenn am Wellenende in solchen Fällen ein Gewindeloch vorhanden ist, können Sie einen Hebering oder einen Hebebolzen installieren, um zum Heben einen Kran zu verwenden.
Unterstützung bei Demontage und Belastungspunkten

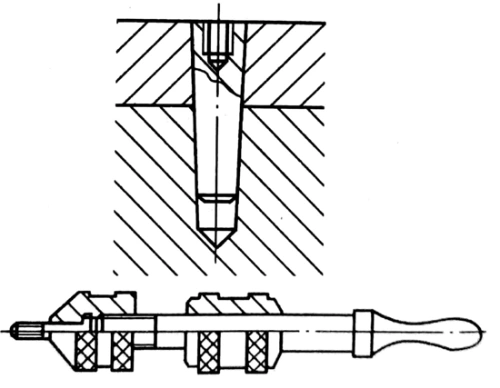

Bei manchen Sacklochpassungen oder Presspassungsteilen ohne äußeren Krafteinwirkungsraum kann die Demontage sehr schwierig sein, wenn sie später ersetzt werden müssen. Wenn auf ihnen ein Mittelloch bearbeitet werden muss, kann das Mittelloch mit Gewinde zur Installation eines Prozessbolzens verwendet werden. Durch gleichmäßige Krafteinwirkung (z. B. mit einem Schlaghammer) können die Presspassungsteile herausgezogen werden. Dies funktioniert ähnlich wie die Verwendung eines Abziehers zum Entfernen eines zylindrischen Stifts mit Innengewinde, wie in der Abbildung gezeigt.
Abdichten des Mittellochs zum Schutz
Wenn hohe Anforderungen an die Wiederholgenauigkeit einer Zentrierbohrung gestellt werden oder wenn eine zuvor nachbearbeitete Zentrierbohrung geschützt werden muss, kann ein Stopfen in die mit einem Gewinde versehene Zentrierbohrung eingeschraubt werden. Dadurch wird das Mittelloch geschützt und abgedichtet, wodurch verhindert wird, dass Fremdkörper eindringen oder Kühlmittelrückstände es verunreinigen, wodurch die Genauigkeit des Mittellochs für den nächsten Prozess oder Nutzungszyklus erhalten bleibt.(文章来源:iMechanics机械)
