In der High-End-HalbleiterfertigungBei der Präzision kommt es nicht nur auf die Abmessungen an,-sondern auch auf die Temperatur. Wenn sich die Bearbeitungstoleranzen dem Mikrometerbereich nähern,selbst geringfügige hitzebedingte-Verzerrungenkann erhebliche Auswirkungen auf die Teilefunktionalität haben, insbesondere bei Komponenten wieHalterungen für optische Linsen, Ultra-Präzisionsspindeln, oderAusrichtungsstufen.
Der verborgene Feind: Hitze-induzierte Verzerrung
Bei der CNC-Bearbeitung, insbesondere bei hohen Geschwindigkeiten oder bei der Bearbeitung von Hartmetallen oder Keramik, entsteht ständig Wärme. Wenn diese Wärmeenergie nicht verwaltet wird, kann sie:
Ursachelokalisierte Expansionim Werkstück
Führen zuWerkzeugablenkungoder ungleichmäßiger Schnitt
Induzierendauerhafte Formverzerrungnach dem Abkühlen
Betrachten Sie eine Komponente wie eineoptischer LinsenhalterWird in Photolithographiesystemen verwendet. Eine geringfügige Formabweichung von nur 2–3 Mikrometern kann die gesamte optische Ausrichtung beeinträchtigen und die Ausbeute von Tausenden von Chips verringern.
Warum die konventionelle Bearbeitung zu kurz kommt
In StandardbearbeitungsumgebungenKühlmittelfluss, Maschinenbetttemperatur, UndUmgebungsluftkontrollesind selten für eine Genauigkeit im Sub-Mikrometerbereich optimiert. Aber bei Halbleiterkomponenten ist das wichtig. Zum Beispiel:
Bereits eine Temperaturverschiebung von 1 Grad kann dazu führen, dass sich Aluminium um über 20 μm pro Meter ausdehnt
Eine ungleichmäßige Spindelerwärmung kann zu einer Verschiebung des Schnittpfads führen
Restwärmeentwicklung in dünnwandigen Teilen kann zu Verformungen nach der Bearbeitung führen
Unser Ansatz: Präzision beginnt mit thermischer Stabilität
BeiBISHEN Präzision, wir betrachten das Wärmemanagement als Teil unseresKernprozesssteuerung, nicht nur ein nachträglicher Einfall:
Verwendung vonthermisch stabile WerkzeugmaschinenUndtemperaturkontrollierte-Umgebungen
Umsetzung vonSchneidstrategien mit geringer-Wärme, einschließlich adaptiver Werkzeugwege
Echtzeit-in-Prozesstemperaturüberwachungfür kritische Aufgaben
Strategischer Einsatz vonmehrstufige Bearbeitungmit Zwischenkühlungsschritten
Realer Fall: Bearbeitung von Ultra-Präzisionsspindeln für optische Systeme

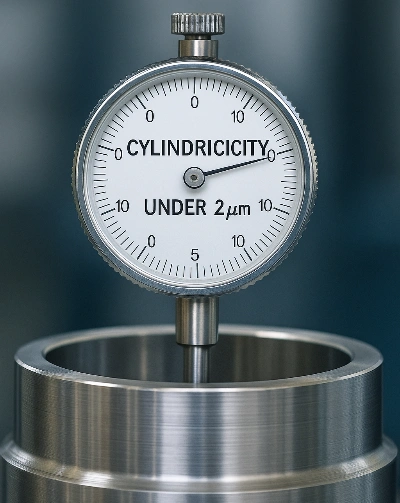

Ein Kunde benötigte Spindelgehäuse mitZylindrizität unter 2 μmzur Verwendung in einem Hochgeschwindigkeits-Wafer-Inspektionsgerät. Erste Prototypen scheiterten an einer geringfügigen Ovalisierung. Wir haben unseren Ansatz überarbeitet, um Folgendes einzubeziehenunterbrochenes Schruppen, verlängerte Ruhezeiten und Stabilisierung nach{0}der Bearbeitung. Das Ergebnis? Konsistente Dimensionsleistung über alle Produktionsläufe hinweg.
Wenn Präzision von der Temperatur abhängt, sind wir bereit
Wenn Ihr Projekt Teile davon erfordertLeistung unter realen {{0}Weltbedingungen-nicht nur auf der Maschine, lasst uns helfen. Unsere Erfahrung in der thermischen Verformungskontrolle stellt sicher, dass Ihre Toleranzen nicht nur während der Bearbeitung, sondern auch eingehalten werdennach der Montage und im Betrieb.
