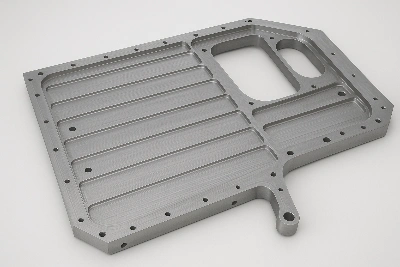

Wenn Sie eine Flügelhaut oder einen Rumpfrahmen aus einer monolithischen Platte fräsen, sieht das Teil auf dem Bildschirm starr aus, verhält sich aber auf der Maschine wie eine Feder. Stundenlanges Schneiden, ungleichmäßige Hitze und Spannungsabbau können dünne Wände um Zehntelmillimeter verschieben-so viel, dass die Montage scheitert. Die einzige Möglichkeit, die Spezifikationen einzuhalten, besteht darin, die Bewegung zu planen und in Echtzeit auszugleichen.
Warum es schwer ist
Große überstrichene Fläche, dünne Wände:Hohe Materialabtragsraten erzeugen Temperaturgradienten; Dünne Rippen reagieren schnell auf Wärmeeintrag.
Lange Zykluszeiten:Werkzeug-, Spindel- und Vorrichtungsdrift durch thermisches Wachstum-auch wenn die Maschine „warm“ ist.
Reststressabbau:Wenn sich die Taschen öffnen, „atmen“ die Paneele und bewirken ein lokales Ein-/Ausfedern-.
Fehlermodi, die wir sehen
Nach-RückfederungDadurch wird die Hautdicke außerhalb des Toleranzbereichs verschoben.
Lokale Welligkeitauf Rippen/Versteifungen durch Tritt-über Hitzestau.
Drift der Loch-/Schlitzpositionwenn Merkmale geschnitten werden, bevor das umgebende Material stabilisiert ist.
Prozesskontrollen, die funktionieren
Echtzeit-Temperaturüberwachung:Verbundene RTDs am thermischen Modell der Vorrichtung und Spindel; Alarme lösen Feed-Override- und Verweil-/Abkühlfenster aus.
Maschinenkompensation:Dynamische Werkzeuglängen-/Skalenkompensation in Verbindung mit der thermischen Kartierung der Maschine; Geschlossener-Schleifentest, um kritische Daten mitten im Zyklus auf Null zu bringen.
Zoneneinteilungsstrategie:Teilen Sie das Panel in thermische Zonen auf. Abwechselnd raue, gegenüberliegende Zonen (A↔C, B↔D), um Hitze und Stressabbau auszugleichen.
Schnittstrategie:Hoch-effizientes Schruppen mit leichtem radialen Eingriff, gleichmäßiger Spandicke und kontrollierter Absenkung, um Hot Spots zu vermeiden.
Kühlmittel- und Luftmanagement:Hoch-Flutströmung + gerichtete Luftmesser zum Entfernen von Spänen aus tiefen Taschen; Reduzierung der Nachschneidewärme.
Stabilisierungspässe:Halb-annähernd ans Nettoziel herankommen, zeitgesteuert entspannen, erneut-sondieren und dann mit leichten, kalten Durchgängen erst abschließen, wenn die Temperaturen wieder auf den Ausgangswert zurückgekehrt sind.
Befestigung:Vakuum + Pin-Locator mit nachgiebigen Halterungen unter dünnen Buchten; Drehmoment-begrenzte Klemmung, um „Drucken“ und Verformung zu verhindern.
Fallstudie: Ein-Flügelnetz, 2,8 m × 1,1 m, Al-Li-Platte
Ein europäischer Flugzeugzellenlieferant forderte eine Rippendicke±0,05 mmund Slot wahre PositionKleiner oder gleich 0,08 mmnach vollständiger Bearbeitung. Erste Versuche zeigten bis zu0,18 mmRückfederung in den dünnsten Buchten.
Was hat sich geändert:
Vier Vorrichtungs-RTDs und ein Spindel-Thermosensor hinzugefügt; hat ein Temperaturtor erstelltΔT Kleiner oder gleich 2,5 Gradzwischen Vorrichtung und Material vor der Endbearbeitung.
Neugeordnete Werkzeugwege in einen Kreuzschraffur-Zonenplan; eingefügt12 MinutenAusgleichspausen pro Quadrant.
Umstellung auf 6-Schaftfräser mit variabler-Steigung für Halbschlichten und reduzierten radialen Eingriff12–15%mit höherem Vorschub, um die Späne dünn und kühl zu halten.
Untersuchung von sechs Kontrolldaten in der Mitte des Zyklus; angewandt+0.0006 Skalain X lokal (Maschinenkompensation) für den letzten Durchgang.
Ergebnis:Die maximale Abweichung nach dem-Schnitt ist auf gesunken0,046 mmauf Rippen und0,06 mmauf Steckplatzposition-grün über alle Inspektionspunkte hinweg.
Praktische Checkliste (Speichern)
Temperatursensoren anbringenVorrichtung, Werkstückkante und Maschinenständer.
Definierenthermische Haltepunktevor dem kritischen Abschluss.
Alternative Schruppzonen; Leeren Sie benachbarte Fächer niemals nacheinander.
Späneabsaugung erzwingen;Chips erneut-schneiden=erhitzen.
Halb-fertig → entspannen →erneut-prüfen→ Schlusslicht.
ProtokollWerkzeugverschleiß vs. Temperatur; Bevor Sie mit frischen Werkzeugen fertig werden.
Überprüfen Sie CMM mitauf-MaschinenprüfungZiele, um Drift frühzeitig zu erkennen.
Subtil, aber wichtig
Die thermische Kompensation ist kein Einzelmerkmal; Es ist eine Orchestrierung von Wahrnehmung, Sequenzierung und Lichtbearbeitung. Wenn es richtig gemacht wird, lassen sich große, dünnwandige -Luft- und Raumfahrtpaneele ohne aufwändige manuelle-Nachbearbeitung-von der Maschine lösen und bleiben auch nach dem Abkühlen-im Toleranzbereich.
