Kernherausforderungen bei der Verarbeitung
Materialeigenschaften: Gusslegierung auf Nickelbasis-Hochtemperatur-K4169 (Härte HRC46)

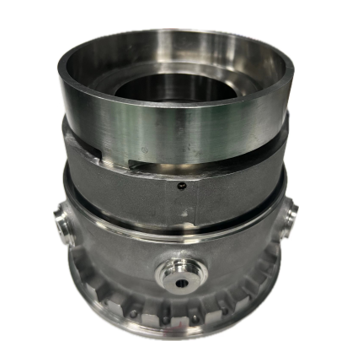

Prozessanforderungen: Innen- und Außendrehen (Oberflächengenauigkeit der Flugzeuglagersitzbaugruppe ±0,005 mm)
Industriestandard: Oberflächenrauheit Ra<0,1μm (erfüllt den 2000-Stunden-Dauertest von Flugzeugtriebwerken)
Schwachstellen in der Luftfahrtindustrie
A. Materialverarbeitungseigenschaften
Die geringe Wärmeleitfähigkeit der K4169-Legierung führt dazu, dass die Temperatur der Schneidzone 1000 Grad erreicht. Beim herkömmlichen Drehen entsteht leicht eine Kaltverfestigungsschicht, die die Ermüdungslebensdauer von Luftfahrtlagern erheblich beeinträchtigt.
B. Drei Hauptmängel der traditionellen Technologie
Effizienzengpass: Die Einzelstückverarbeitung dauert 120 Minuten (verzögert den Fortschritt der Motormontage)
Qualitätsrisiko: Oberflächenvibrationen führen zu Lagerausfällen (eine der Hauptursachen für Flugunfälle)
Kosten außer Kontrolle: Klingen müssen alle drei Teile ausgetauscht werden (die Werkzeugkosten machen 35 % der Gesamtkosten der Teile aus)
BISHENLösungstechnologiematrix
Fünf-Achsen-Fräs- und Drehzentrum: Ermöglichen Sie die einmalige-Befestigung von Lagersitzen für die vollständige-Prozessbearbeitung (eliminieren Sie wiederholte Positionierungsfehler von Luftfahrtteilen)
Ultraschallunterstütztes Wendesystem: 40 kHz hochfrequente-Vibration reduziert die Schnitttemperatur um 60 % (löst das Problem des festsitzenden Werkzeugs K4169)
Luftfahrtspezifisches Werkzeughaltersystem: Die Steifigkeit der HSK-A63-Schnittstelle wurde um 50 % erhöht (Gewährleistung der Rundheit von Luftfahrtteilen im Mikrometerbereich)

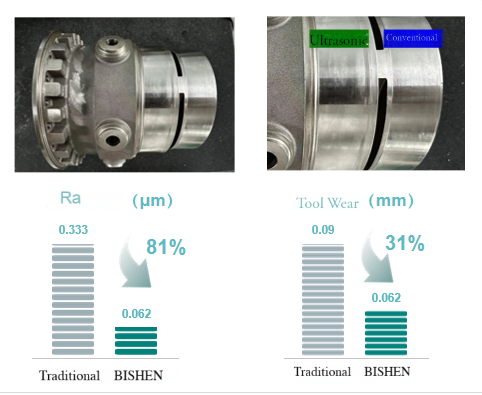

Gemessener Leistungsvergleich
Oberflächenqualität: Rauheit von Ra 0,333μm→0,062μm (5-mal besser als Luftfahrtstandards)
Werkzeugökonomie: Verschleißreduzierung um 31 % (eine einzelne Klinge kann 8 Teile der kontinuierlichen Bearbeitung fertigstellen)
Umfangreiche Vorteile: Kosten für die Einzelstückbearbeitung um 42 % reduziert (Schlüsselindikator für die Massenproduktion von Luftfahrtteilen)
