Im Bereich der Präzisionsfertigung gilt einkristallines Silizium als „Eckpfeiler des Informationszeitalters“ - Von Smartphone-Chips bis hin zu optischen Komponenten von Weltraumsatelliten, von neuen Energie-Photovoltaikzellen bis hin zu Kerngeräten des Quantencomputings hat dieses hoch-reine, nahezu-perfekte Kristallmaterial schon immer die grundlegende unterstützende Rolle bahnbrechender Technologie gespielt. Da die Halbleitertechnologie in den Prozess unterhalb von 3 Nanometern einsteigt und der Wirkungsgrad von Photovoltaikzellen die theoretische Grenze durchbricht, sind die Anforderungen des Marktes an die Verarbeitungsgenauigkeit von Einkristallsilizium vom Mikrometer- auf das Nanometer-Niveau gestiegen. Insbesondere bei der Verarbeitung komplexer Strukturen wie dem Bohren gekrümmter Elektroden wird der Widerspruch zwischen der hohen Sprödigkeit des Materials, den Kristallrichtungsspaltungseigenschaften und der Aperturtoleranz im Nanometerbereich zu einem wesentlichen Engpass, der die Entwicklung von Spitzenindustrien wie der High-End-Chipherstellung und Hochenergie-Partikeldetektoren einschränkt.
Branchenweit bahnbrechender Rekord
Ultra-Mikrolochbearbeitung-von einkristallinem Silizium: vom „Stuck Neck“ zur „chinesischen Lösung“
Fallhintergrund
Als ein führendes inländisches Halbleiterausrüstungsunternehmen Kernkomponenten von 3D-NAND-Speicherchips entwickelte, stand es vor der extremen Herausforderung der ultratiefen Mikrolochbearbeitung von einkristallinem Silizium: Es war notwendig, Mikrolöcher mit einem Durchmesser von nur 0,45 mm auf einem Siliziumsubstrat mit einer Dicke von 24,75 mm (Verhältnis von Tiefe zu Durchmesser von 55:1) zu bearbeiten, und die Präzisionsanforderungen waren damit vergleichbar „einen Kilometer{10}}tiefen Brunnen auf ein Haar schnitzen“. Zuvor waren solche Verfahren lange Zeit von japanischen und deutschen Unternehmen monopolisiert worden. Inländische Hersteller mussten nicht nur Importkosten von mehr als 10.000 Yuan pro Stück zahlen, sondern waren auch mit Risiken in der Lieferkette aufgrund technologischer Blockaden konfrontiert.
Direkter Schmerzpunktangriff
Präzision außer Kontrolle: Nach der Bearbeitung mit herkömmlichen Hartmetallbohrern ist die Lochwandrauheit Sa größer oder gleich 6,54 μm (das Dreifache des Industriestandards) und die Rundheitsabweichung > 0,025 mm, was direkt zu einem Anstieg der Chipsignalübertragungsverlustrate führt;
Ertragsfluch: Die Kosten für monokristalline Siliziumrohstoffe machen mehr als 60 % aus, aber Defekte wie Kantenkollaps und Mikrorisse führen dazu, dass die Werkstückausschussrate bis zu 35 % beträgt und der jährliche Verlust des Unternehmens über 20 Millionen Yuan beträgt;
Technologielücke: Ausländische Geräte verbieten chinesischen Herstellern die Verwendung von Kernalgorithmusmodulen wie der „dynamischen Vibrationsunterdrückung“, und es gibt keinen ausgereiften inländischen Prozess, um diese zu ersetzen.
MID-Lösung
MID-PräzisionDie Bearbeitung löste die oben genannten Probleme erfolgreich durch ein Ultraschall-Hilfssystem und einen nanokristallinen PCD-Bohrer und erzielte vier bahnbrechende Durchbrüche:
Mythos zur Werkzeuglebensdauer:Ein einzelner PKD-Bohrer kann kontinuierlich 2.000 Löcher bearbeiten, was 20-mal länger ist als die importierte Werkzeuglebensdauer, und die Kosten werden auf weniger als 5 Yuan pro Loch reduziert;

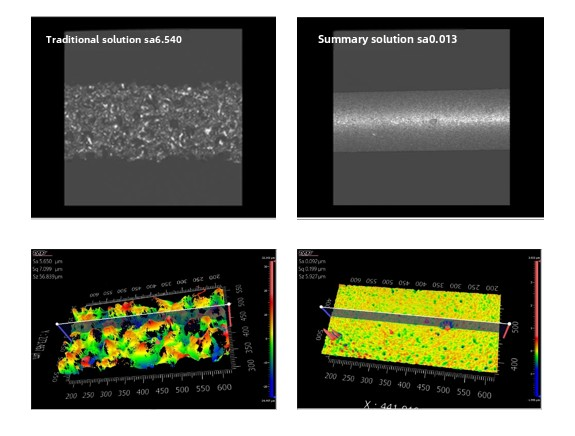

Nano-ebene Oberflächenrevolution:Die Lochwandrauheit Sa wird von 6,54 μm auf 0,013 μm reduziert (eine Verringerung um 99,8 %), was besser ist als der Standard für das optische Spiegelpolieren in der Luft- und Raumfahrt (ISO 10110-8);
„Null-Fehler-Verarbeitung“:Die Kantenkollapsrate am Eingang beträgt Null und der Rundheitsfehler wird auf 0,003 mm reduziert (entspricht 1/3 des Durchmessers menschlicher roter Blutkörperchen);

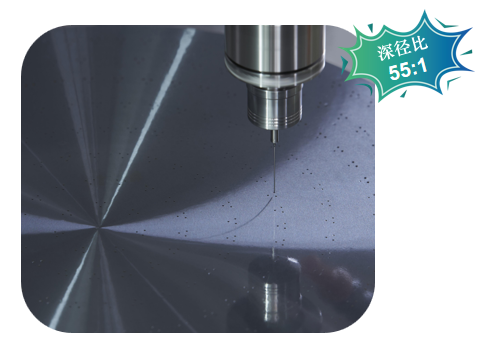

Grenze für das Verhältnis von tiefem-zu-Durchmesser:Die Verarbeitungskapazität von 55:1 durchbricht den von der International Technology Roadmap for Semiconductors (ITRS) prognostizierten Technologieknoten für 2030 und erreicht den Standard sieben Jahre früher als geplant.

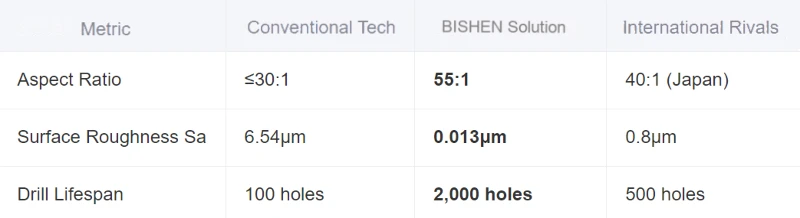

Technologie-Benchmarking (im Vergleich zu globalen Wettbewerbern)
Verarbeitungsvergleich
Industrielle Auswirkungen
Vom Einzelfall zur Ökosystemtransformation
Dieser Durchbruch hat branchenübergreifende-Innovationen ausgelöst:
Halbleiterlokalisierung:Die Verarbeitungseffizienz von 3D-NAND-Via--Löchern stieg um 300 %, was die Produktionskosten von Yangtze Memory um 18 % senkte.
Photovoltaik-Kostenrevolution:Die Mikrolochausbeute der Heteroübergangssolarzellen-Rückseite{0}} stieg von 72 % auf 98 %, wodurch die Kosten um 0,4 ¥/W pro Panel gesenkt wurden.
Weiterentwicklung der Weltraumoptik: Für das chinesische Weltraumteleskop „Xuntian“ wurden Silizium-Mikroloch-Arrays mit einer Auflösung von unter 10 nm unter der Oberfläche aktiviert, wodurch die Bildauflösung um zwei Größenordnungen gesteigert wurde.

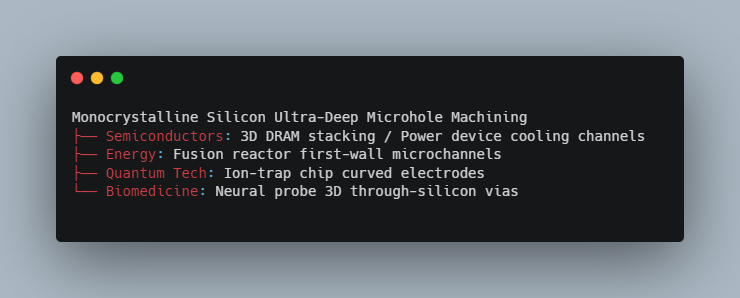

Karte der Technologieverbreitung
MID-Profil:
MID leistet Pionierarbeit in der Präzisionsmetallfertigung für Kleinserien und Großserien und integriert dabei CNC-Bearbeitung (±0,002 mm), Blechfertigung und industriellen 3D-Druck. Wir sind auf die Bereiche Halbleiter, Medizin und neue Energien spezialisiert und liefern kundenspezifische Komponenten mit KI-gesteuerter Qualitätskontrolle (Fehlerrate).<0.5%) and ultrasonic-assisted processes (Ra ≤0.4μm). Our agile production systems slash lead times by 40% while reducing costs 30-50%, empowering clients from prototyping to volume scaling with ISO-certified precision.
