Heute werde ich mit der einfachsten Sprache mit Ihnen über die Montage von Rundmuttern sprechen.

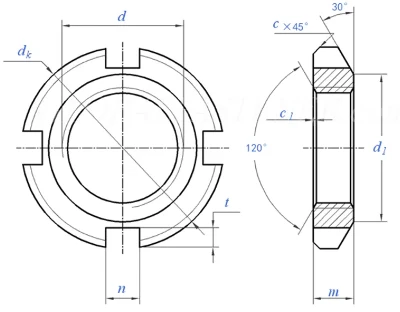

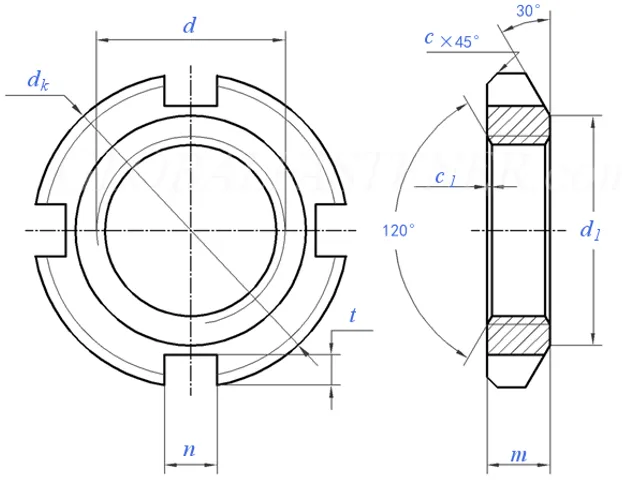

Rundmuttern, Rundmuttern, die GB/T812 entsprechen, sind in der Abbildung unten dargestellt. Eine Seite verfügt über eine relativ große 30-Grad-Fase, die hauptsächlich zur axialen Fixierung von Teilen dient. Welche Seite dieser Rundmutter liegt also im tatsächlichen Einbauzustand nahe an der Seite des komprimierten Teils?

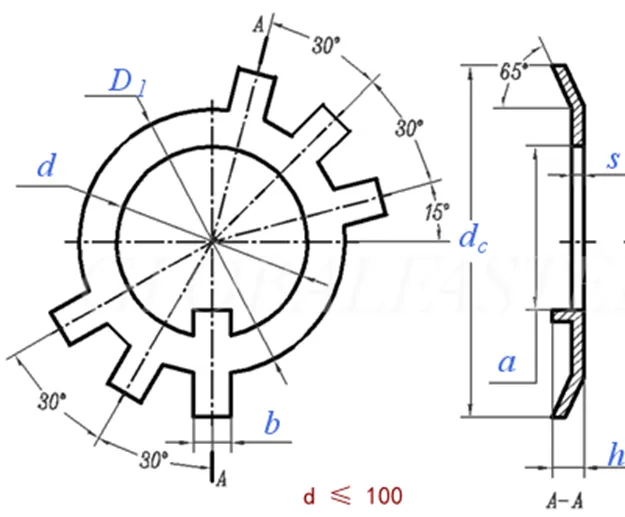

Im Allgemeinen werden bei der Verwendung von Rundmuttern Anschlagscheiben verwendet, um ein Lösen zu verhindern. Es gibt auch viele Arten von Anschlagscheiben. Die Anschlagscheiben, die der nationalen Norm GB/T858 entsprechen, sind in der folgenden Abbildung dargestellt. Wie Sie sehen können, verfügt die Unterlegscheibe über viele Laschen und einen Neigungswinkel von 65 Grad. Und wenn Sie die Standardvergleichszahl D1-Größe und die D1-Größe der Rundmutter in der Abbildung oben überprüfen, werden Sie feststellen, dass sie gleich sind.

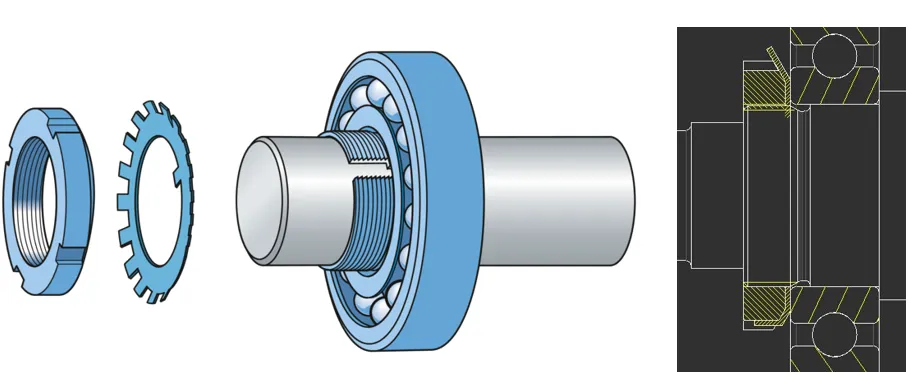

Ich glaube, Sie haben den Hinweis gefunden. Bei dieser Anschlagscheibe wird übrigens die Seite mit einer großen Fase von 30 Grad an der Rundmutter verwendet. Wenn sie zusammen verwendet werden, zeigt daher die Seite mit der großen Fase zum komprimierten Teil. Wie in der Abbildung unten gezeigt.
Manchmal verwenden wir möglicherweise keine Sicherungsscheibe, sondern können beispielsweise eine Doppelrundmutter verwenden, um ein Lösen zu verhindern. Wenn kein Lockerungsschutz erforderlich ist, verwenden wir manchmal nur eine Rundmutter zum Anziehen. Bedeutet das, dass die Einbaurichtung nicht so wichtig ist? Im Allgemeinen sind zwei Faktoren zu berücksichtigen. Zum einen gibt es in der Norm für die große Fasenseite der Rundmutter Vertikalitätsvorschriften, für die andere Seite jedoch keine. Zum anderen ist es bei den Lagerteilen im obigen Bild im Allgemeinen am besten, den Durchmesser der Teile in der Nähe des Lagers nicht höher als den des Innenrings des Lagers zu halten. Daher ist es besser, die Seite mit der großen Fase zum gepressten Teil zeigen zu lassen. Wenn es diesbezüglich keine Überlegungen und Einschränkungen gibt, können Sie tun und lassen, was Sie wollen.(来源: iMechanics-机械)
