CNC-Bearbeitung von Luft- und Raumfahrtteilen: Materialentscheidungen, Prozessparameter und die DFM-Fallen, die die Kosten erhöhen, bevor der erste Span fällt

CNC-Bearbeitung von Luft- und Raumfahrtteilen: Materialentscheidungen, Prozessparameter und die DFM-Fallen, die die Kosten erhöhen, bevor der erste Span fällt

Ihre Strukturhalterung besteht aus Ti-6Al-4V, Wandstärke 1,2 mm am dünnsten Abschnitt, zwei Bohrungen mit zusammengesetztem Winkel, die auf ±0,01 mm konzentrisch sein müssen. Der Programmzeitraum beträgt 6 Wochen von der Veröffentlichung der Zeichnung bis zum ersten Artikel. Ihre DFM-Rezension kam gerade mit drei Flaggen zurück – und keine davon handelt von Langeweile.

A Chinese manufacturing engineer analyzing a 3D CAD model of an aerospace structural bracket for DFM review on a workstation

Dabei geht es um den Zugriff auf Spannvorrichtungen, die Reihenfolge der Spannungsentlastung und einen Inneneckenradius von 0,3 mm an einer 14 mm-tiefen Tasche, der einen Werkzeugwechsel zu einem Schaftfräser mit 0,6 mm in der Mitte des Programms erzwingt. Jede Flagge fügt Zeit hinzu. Zwei davon verursachen zusätzliche Kosten, die Sie ohne eine Zeichnungsänderung nicht decken können. Das ist wasCNC-Bearbeitung Luft- und RaumfahrtIn der DFM-Phase sieht die Arbeit tatsächlich so aus -, dass es sich nicht um Fragen zur Fähigkeit handelt, sondern um Geometrie- und Sequenzierungsentscheidungen, die während des Entwurfs getroffen wurden und nun vom Maschinisten zu lösen sind.


Warum die CNC-Bearbeitung in der Luft- und Raumfahrt mit der Materialauswahl und nicht mit der Maschinenauswahl beginnt

Die Wahl der Maschine ergibt sich aus dem Material und dem Funktionsumfang. Was treibt den Prozessplan voran?CNC-Bearbeitung Luft- und RaumfahrtArbeit ist das Verhalten des Materials unter Schnittbedingungen und ob die Designgeometrie Konflikte zwischen den Anforderungen des Materials und den Anforderungen des Funktionssatzes erzeugt.

Drei Materialien dominieren bei strukturellen und mechanischen Komponenten in der Luft- und Raumfahrt: 7075-T651-Aluminium für gewichtskritische Strukturen, Ti-6Al-4V für tragende-Anwendungen und Anwendungen bei erhöhten Temperaturen und Inconel 718 für Umgebungen mit heißen Abschnitten und hoher Lastwechselbelastung. Jeder hat eine eigene Prozesslogik.

7075-T651lässt sich schnell bearbeiten, hält enge Toleranzen ein und kostet relativ wenig zu schneiden. Die Bezeichnung -T651 ist wichtig: Der vor-gestreckte Zustand bedeutet eine geringere Restspannung im Rohteil, was sich in einer geringeren Maßbewegung nach starkem Schruppen niederschlägt. Geben Sie stattdessen T6 an und Sie erhalten auf dem Papier möglicherweise die gleiche Festigkeit, aber deutlich mehr Rückfederung bei dünnwandigen Merkmalen, die für relevant sindCNC-Bearbeitung von dünnwandigem Aluminium für die Luft- und RaumfahrtStrukturen wie Rippentaschen und Holmstege, bei denen die Wandstärke unter 0,8 mm sinken kann.

Ti-6Al-4Vist woCNC-Bearbeitung von Titanteilen für die Luft- und RaumfahrtProgramme verlieren regelmäßig Zeit. Die Wärmeleitfähigkeit des Materials beträgt etwa ein-Zehntel der von Aluminium. Wärme wird nicht mit dem Span abgeführt -, sie konzentriert sich an der Schneidkante, beschleunigt den Werkzeugverschleiß und erzeugt, wenn der Prozess nicht kontrolliert wird, eine kaltverfestigte Oberfläche, die jeden nachfolgenden Durchgang härter macht als den letzten. Die Prozessparameter sind keine Vorschläge; Sie sind das Fenster zwischen akzeptabler Werkzeuglebensdauer und Werkzeugausfall alle 3–4 Minuten.

Inconel 718ist ein separates Gespräch. Wenn Ihre Zeichnung Inconel erfordert, muss die geschätzte Maschinenzeit für ein gleichwertiges Aluminiumteil mit mindestens dem Achtfachen multipliziert werden, bevor Sie das Programm budgetieren.


Titan: Wo CNC-Bearbeitung in der Luft- und Raumfahrt schnell teuer wird

FürCNC-Bearbeitung von Titanteilen für die Luft- und RaumfahrtDie Prozessparameter sind strenger als die meisten Geschäfte veröffentlichen. Die folgenden Zahlen spiegeln wider, was wir in der Produktion mit Ti-6Al-4V verarbeiten – nicht die konservativen Werte aus einem Werkzeugkatalog und nicht die aggressiven Werte, die bei einer Zykluszeitschätzung gut aussehen, aber die Werkzeuge in allen anderen Teilen zerstören.

Parameter Empfohlener Bereich Was außerhalb dieses Fensters passiert
Schnittgeschwindigkeit (unbeschichtetes Hartmetall) 40–55 m/min Über 60 m/min: schneller thermischer Verschleiß; unter 35 m/min: Reiben, Kaltverfestigung
Schnittgeschwindigkeit (TiAlN-beschichtet) 55–80 m/min Über 85 m/min: Beschichtungsdurchbruch am Wellenrand
Vorschub pro Zahn 0,05–0,12 mm/Zahn Unter 0,04: Reibzyklus beginnt; über 0,15: Abplatzen bei unterbrochenen Schnitten
Axiale Schnitttiefe (Schlichten) 0,2–0,5 mm Je tiefer, desto größer ist die Durchbiegung bei dünnen Wänden. beeinflusst die Konzentrizität von Bohrungen
Kühlmitteldruck (durch-Spindel) Mindestens 70–100 bar Unter 50 bar: Nachspanen-in tiefen Strukturen; die Oberflächenbeschaffenheit verschlechtert sich
Werkzeugwechselintervall Alle 20–30 Minuten Schnittzeit Abgenutztes Werkzeug=erhöhte Temperatur=Maßabweichung bei engen-Toleranzmerkmalen

Die Kühlmittelstrategie ist das am häufigsten unter-beschriebene Element in einem Titan-Prozessplan. Auf den Körper des Teils gerichtetes Flutkühlmittel kühlt nicht die Schneidzone auf Titan -, sondern die Oberfläche des Teils, wo sich die Wärme nicht befindet. Durch die-Spindel wird Hochdruck--Kühlmittel auf das Werkzeug-Werkstückschnittstelle geleitet. Dies ist die richtige Einstellung. Fügen Sie bei tiefen Taschen und Bohrungen einen Luftstoß hinzu, um die Spanabfuhr zu unterstützen. Das erneute Schneiden von Spänen auf Titan führt zu einer lokalen Kaltverfestigung, die zu Merkmalen führen kann, die außerhalb-der-Toleranz liegen, selbst wenn der Werkzeugweg korrekt ist.

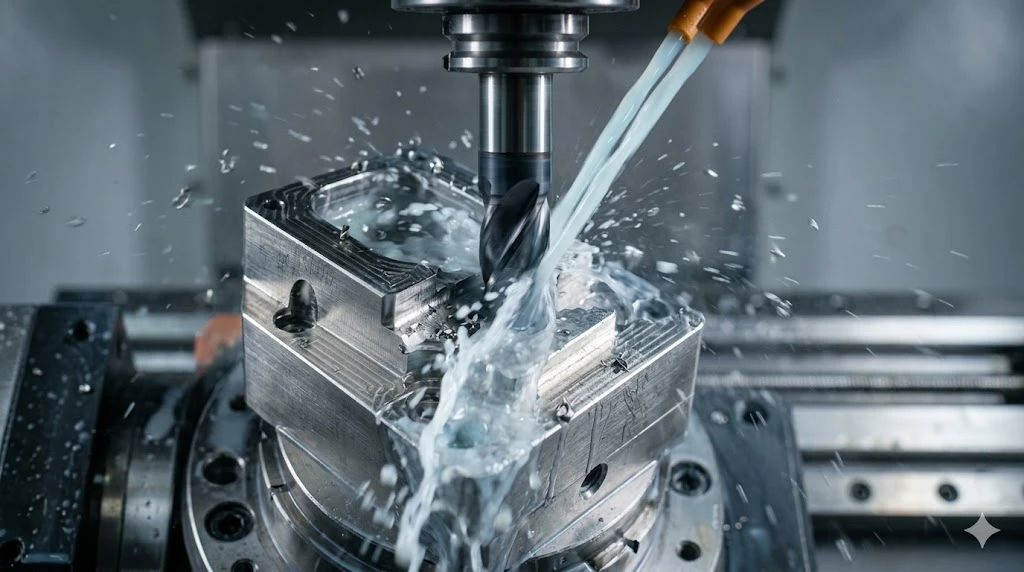

Close-up of high-pressure through-spindle coolant spraying during the CNC machining of a Ti-6Al-4V titanium aerospace part

Ein Sequenzierungsdetail, das bei Titanstrukturteilen mit mehreren Merkmalen von Bedeutung ist: Das gesamte Teil vor allen Schlichtdurchgängen grob rauhen. Titanspannungen -entspannen sich langsamer als Aluminium, bewegen sich jedoch. Ein Teil, das auf +0.3mm Rohteil geschruppt und dann vor der Endbearbeitung über Nacht belassen wurde, ergibt eine stabilere Referenzoberfläche als ein Teil, das geschruppt und sofort in der gleichen Aufspannung geschlichtet wurde. Dies ist besonders relevant fürCNC-Bearbeitung Luft- und RaumfahrtHalterungen und Gehäuse, bei denen mehrere Bezüge nacheinander bearbeitet werden - Die Dimensionsbeziehung zwischen ihnen hängt davon ab, wie viel Spannung zwischen den Vorgängen freigesetzt wurde.


Aluminium-Dünnwandstrukturen-: Die Befestigung ist der Prozess

CNC-Bearbeitung von dünnwandigem Aluminium für die Luft- und RaumfahrtTeile - Rippen-Taschenstrukturen, Elektronikgehäuse, Halterungsstege - versagen beim Fixieren, bevor sie beim Schneiden versagen. Eine 0,8-mm-Wand auf einem 120-mm-Aluminiumteil, das mit einem Drehmoment von 15 N·m an zwei Punkten festgeklemmt wird, wird sich allein unter der Klemmlast um 0,04–0,09 mm durchbiegen, bevor die Spindel startet. Diese Ablenkung ist nicht sichtbar; Das Teil sieht im Schraubstock flach aus. Dies ist erst dann messbar, wenn man die Klemme löst und das Teil zurückspringt.

Die Lösung besteht nicht darin, leichtere - zu klemmen, die zu Vibrationen führen. Die Lösung besteht darin, das Teil an mehreren Punkten mit geringerer individueller Spannkraft zu stützen oder eine Vakuumfixierung auf der ersten Bezugsfläche zu verwenden, bevor die Merkmale bearbeitet werden, die die dünne Wand erzeugen. Auf die Reihenfolge kommt es an: Bearbeiten Sie zuerst die Bezugsflächen und Referenzbohrungen, wobei sich das Teil vollständig im Rohteil befindet, und führen Sie dann schrittweise Taschenoperationen durch, wobei Sie vom dicksten verbleibenden Abschnitt zum dünnsten Abschnitt vorgehen.

FürCNC-Bearbeitung Luft- und RaumfahrtAluminiumteile, bei denen die Ebenheit nach der Bearbeitung ein entscheidender Faktor ist - optische Montagestrukturen, Dichtflächen, Präzisionsbasen - Wir fertigen in einem zweistufigen-Schritt: auf +0.4mm rauhen, 2–4 Stunden lang bei 150–180 Grad entspannen (für 7075; 130 Grad für 6061), dann fertigstellen. Der Wärmezyklus ist kurz genug, um in einen Standardproduktionstag zu passen, und sorgt bei Flächen mit einer Spannweite von bis zu 200 mm für eine konsistente endgültige Ebenheit von 0,01 mm. Ohne sie kann die Ebenheit eines Teils mit komplexer Taschengeometrie je nach ursprünglichem Spannungszustand des Rohteils um 0,03 bis 0,08 mm variieren.


Inconel und Hochtemperaturlegierungen: Prozesslogik

Wenn IhrCNC-Bearbeitung in der Luft- und RaumfahrtObwohl das Programm Inconel 718 oder ähnliche Nickel-Superlegierungen umfasst, erfüllt die DFM-Überprüfung eine andere Funktion als für Aluminium oder Titan. Bei Aluminium geht es bei DFM um die Optimierung der Geometrie. Bei Inconel geht es beim DFM darum, zu entscheiden, welche Merkmale überhaupt realistisch bearbeitet werden können und welche auf Erodieren oder Schleifen verlagert werden sollten.

Inconel 718 ist bei voller Härte (39–46 HRC nach Alterung) kein Fräswerkstoff im herkömmlichen Sinne für feine Strukturen. Innenradien unter 1,5 mm an tiefen Taschen, Gewinde in Durchgangslöchern, die tiefer als das 1,5-fache des Durchmessers sind, und Bohrungen mit Ra-Anforderungen unter 0,8 μm ohne Schleifen - lösen Prozesseskalationen aus, die vor der Angebotserstellung des Programms und nicht nach dem ersten Werkzeugbruch identifiziert werden müssen.

Für Komponenten mit heißem{0}}Abschnitt, bei denen Inconel erforderlich ist, umfasst der Prozessplan fast immer Keramikwerkzeuge zum Schruppen, CBN zum Schlichten von Bohrungen und Drahterodieren für alle Merkmale, bei denen eine scharfe Innenecke funktionell erforderlich ist. Die Integration dieser Vorgänge in das Programm von Anfang an verursacht vorhersehbare Kosten. Werden sie entdeckt, nachdem ein Angebot für Standardwerkzeuge-ausgegeben wurde, kommt es zu einer Programmverzögerung.


Dokumentation und Rückverfolgbarkeit für Lieferketten in der Luft- und Raumfahrt

Dokumentation zur CNC-Bearbeitung in der Luft- und Raumfahrt AS9100Anforderungen bestehen darin, dass die Leistungsansprüche des Lieferanten mit der tatsächlichen Lieferung übereinstimmen. AS9100D erfordert Produkt- und Prozessrückverfolgbarkeit, Konfigurationskontrolle und Erstmusterprüfung gemäß AS9102 für neue oder geänderte Teilekonfigurationen. Was das operativ bedeutet: Jeder Produktionslauf benötigt eine rückverfolgbare Verbindung vom Rohmaterial-Mühlenzertifikat bis zur Seriennummer des fertigen Teils, und das Inspektionsprotokoll muss Messwerte und keine Stempel enthalten.

Dokumentieren Erforderlicher Auslöser Mindestinhalt
Materialprüfbericht (MTR) Jede Rohstoffpartie Mühlenzertifikat mit Chargen-/Chargennummer, Chemie, mechanischen Eigenschaften
Erstmusterprüfbericht (FAIR) Neues Teil, Zeichnungsänderung, Prozessänderung Alle Zeichnungsmaße gemessen, tatsächliche Werte aufgezeichnet, Ballonzeichnung
Im-Prozessinspektionsprotokoll Pro Vorgang an kritischen Funktionen Bediener-ID, Maschinen-ID, Messwerte, Datums-/Zeitstempel
Nicht-Konformitätsbericht (NCR) Jeder Zustand außerhalb-der-Toleranz Beschreibung, Grundursache, Disposition, Korrekturmaßnahme, Abschlussdatum
Konformitätszertifikat (CoC) Jede Sendung Teilenummer, Revision, Menge, Rückverfolgbarkeit anhand von Prüfprotokollen

Die Lücke zwischen einem Betrieb, der über ISO 9001 verfügt, und einem Betrieb, der tatsächlich AS9100D-ausgerichtet ist, zeigt sich in den In-{3}}Inspektionsaufzeichnungen und im NCR-System. ISO 9001 erfordert ein Qualitätsmanagementsystem; AS9100D erfordert, dass das System auf die Produktkonfiguration angewendet wird und dass Aufzeichnungen die Prüfung und Ursachenuntersuchung unterstützen. Wenn in den Qualitätsunterlagen eines Lieferanten für eine bestimmte Seriennummer nicht angegeben werden kann, „welche Maschine dieses Merkmal an welchem ​​Datum geschnitten hat und wie hoch der gemessene Wert war“, ist er ungeachtet seines Zertifikats nicht AS9100D-fähig.

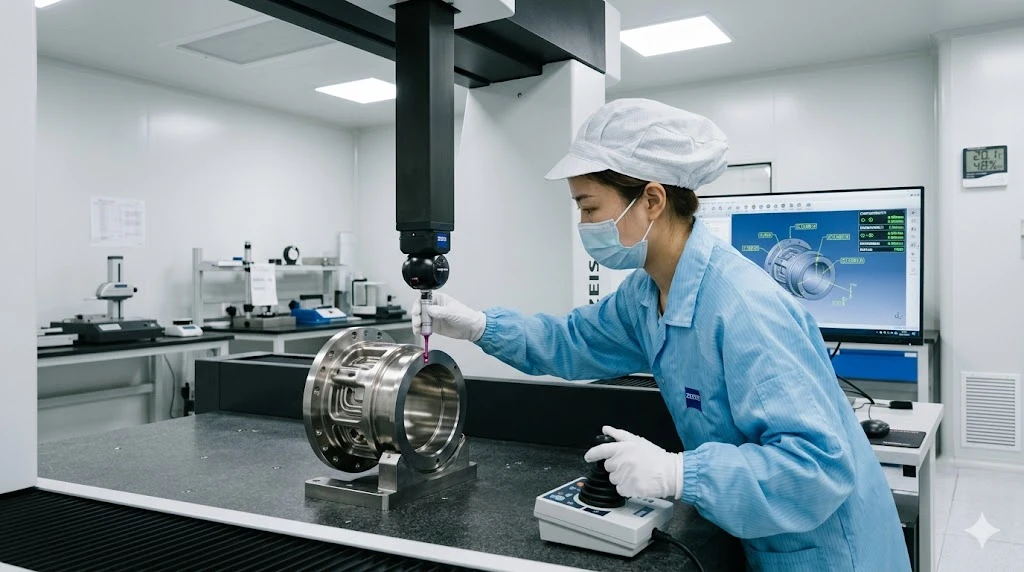

A Chinese quality inspector using a coordinate measuring machine to inspect the concentricity of a precision aerospace bore


Wo die Prozessfähigkeit von MID passt

Unser DFM-Desk prüft täglich die STEP-DateienCNC-Bearbeitung Luft- und Raumfahrtprogrammiert - Strukturteile aus Titan, Aluminiumgehäuse, Inconel-Armaturen und Verbundstoff-Schnittstellenkomponenten, die bearbeitete Merkmale an präzisen Bezugspunkten erfordern. Die Überprüfung weist auf Geometriekonflikte, Toleranzstapel-risiken und Reihenfolgeentscheidungen hin, bevor das Programm zitiert wird, nicht nachdem das erste Teil verschrottet wurde.

CNC-Bearbeitungbei MID umfasst 5-Achsen-Simultandrehen, Schweizer Drehen für schlanke Wellen und Präzisionsstifte, Dreh-Fräs-Compound für Teile, die sowohl Rotations- als auch Prismenmerkmale in einer Aufspannung benötigen, und Drahterodieren für gehärtete Merkmale und Innenprofile, die nicht gefräst werden können. UnserCNC-Bearbeitung in der Luft- und RaumfahrtDie Arbeit läuft unter ISO 13485-konformem Qualitätsmanagement mit digitaler Rückverfolgbarkeit - vom Materialzertifikat bis zum Versandprotokoll – auf jeder Teilenummer.

Für erste Artikel zu neuen Programmen bieten wir ein vollständiges FAIR-zu-AS9102-Format, CMM-Berichte mit Messwerten zu allen kritischen Abmessungen und ein Paket zur Materialrückverfolgbarkeit. Wenn Ihr Kunde oder Ihr Programm eine PPAP- oder ISIR-Dokumentation benötigt, bauen wir diese bei der Angebotserstellung in den Programmplan ein.

Senden Sie Ihre STEP-Datei an unsereVerfahrenstechnik-Teamfür eine schriftliche DFM-Bewertung -, die innerhalb von 24 Stunden zurückgegeben wird, ohne dass eine Verpflichtung erforderlich ist. Wenn Sie sich zu Beginn des Programms befinden und ein Toleranzbudget oder einen Materialaustausch für eine gewichtskritische Struktur besprechen müssen, kümmert sich dasselbe Team darum. Beginnen Sie bei bishenprecision.com.


FAQ

Welchen Inneneckenradius sollte ich bei tiefen Taschen in Ti-6Al-4V angeben, um Werkzeugbruch und Programmverzögerungen zu vermeiden?

Für eine Taschentiefe D beträgt der minimale praktische Inneneckenradius D/4 -. Gehen Sie jedoch speziell bei Titan zu D/3, sofern das Design dies zulässt. Die Schnittkräfte von Titan sind wesentlich höher als die von Aluminium, was bedeutet, dass ein Schaftfräser mit kleinem Durchmesser, der einen engen Radius bearbeitet, einer höheren Belastung pro Querschnittseinheit ausgesetzt ist. Eine 12 mm-tiefe Tasche in Ti-6Al-4V mit einer R2-Ecke erfordert einen 4-mm-Schaftfräser, der mit reduzierten Geschwindigkeiten und Vorschüben läuft; Durch die Angabe von R4 auf derselben Tasche können Sie ein größeres, steiferes Werkzeug mit produktiven Parametern betreiben. Wenn die Eckengeometrie keine funktionellen Einschränkungen aufweist, kostet die Radiusänderung keine Kosten in der Zeichnung und spart 20–35 % der Zykluszeit für dieses Feature.

Können Sie eine Konzentrizität von ±0,005 mm auf einer Titanbohrung relativ zu einem Außendurchmesser-Bezugspunkt ohne Schleifen einhalten?

Bei einem Bohrungsdurchmesser über 8 mm, ja - mit einem speziellen Schlichtbohrdurchgang auf einer starren Spindel, durch-Spindelkühlung und einem Werkzeugwechsel zu einer neuen Wendeschneidplatte vor dem Schlichtzyklus. Die Einschränkung ist nicht die Maschine; es ist thermische Stabilität. Aufgrund der geringen Leitfähigkeit von Titan ist die Teiletemperatur am Ende des Schruppens messbar höher als zu Beginn. Wir lassen das Teil auf eine Temperatur von weniger als 2 Grad der Umgebungstemperatur stabilisieren, bevor wir mit der Endbohrung beginnen. Ohne diese Stabilisierung kann der Bohrungsdurchmesser unmittelbar nach dem Schneiden um 0,003–0,008 mm größer sein als bei Raumtemperaturmessung. Für Bohrungen mit einem Durchmesser von weniger als 6 mm oder Konzentrizitätsanforderungen von weniger als ±0,003 mm ist Schleifen der zuverlässige Weg.

Wie ändern sich die AS9100D-Dokumentationsanforderungen zwischen einem Prototyp und einem Produktionsauftrag?

Bei einem Prototyp ist die minimale nützliche Dokumentation ein Maßbericht mit tatsächlichen Messwerten und ein Materialzertifikat. Das reicht aus, um das Design zu validieren. Für einen Produktionsauftrag - oder für jedes Teil, das in eine typ{{3}zertifizierte Baugruppe - geht, benötigen Sie einen vollständigen Erstmusterprüfbericht nach AS9102 für die erste Produktionskonfiguration, In{6}}Prozessaufzeichnungen, die auf die Seriennummer rückverfolgbar sind, und ein CoC für jede Lieferung. Der Auslöser für eine neue FAIR ist eine Zeichnungsüberarbeitung, eine Prozessänderung oder ein Lieferantenwechsel - und nicht nur eine neue Bestellung. Wenn Ihr Programm eines dieser drei Dinge zwischen Prototyp und Produktion ändert, planen Sie ein Budget für einen neuen Erstartikelzyklus ein.

Wann benötigt ein dünnwandiges Aluminiumteil für die Luft- und Raumfahrt eine Vakuumbefestigung im Vergleich zu einer Standard-Schraubstockklemmung?

Wenn die Wandstärke bei einer nicht unterstützten Spannweite von mehr als 60 mm unter 1,5 mm fällt, führt die standardmäßige Schraubstockklemmung zu einer ausreichenden Durchbiegung, um die Maßausgabe - zu beeinträchtigen, insbesondere die Ebenheit und Parallelität. Der Praxistest: Berechnen Sie die Klemmdurchbiegung an der dünnsten Stelle mit einem einfachen Balkenmodell (δ=FL³/3EI für eine auskragende Wand). Wenn das Ergebnis 30 % Ihrer Ebenheitstoleranz überschreitet, ist die Spannstrategie Ihr Hauptprozessrisiko, nicht der Werkzeugweg. Durch die Vakuumbefestigung wird die Haltekraft über die gesamte Bezugsfläche verteilt und lokale Abweichungen werden vermieden. Dadurch erhöht sich die Rüstzeit, aber es entfällt die Nacharbeit an der Ebenheit, die bei Teilen dieser Geometrieklasse durch die Standardklemmung entsteht.

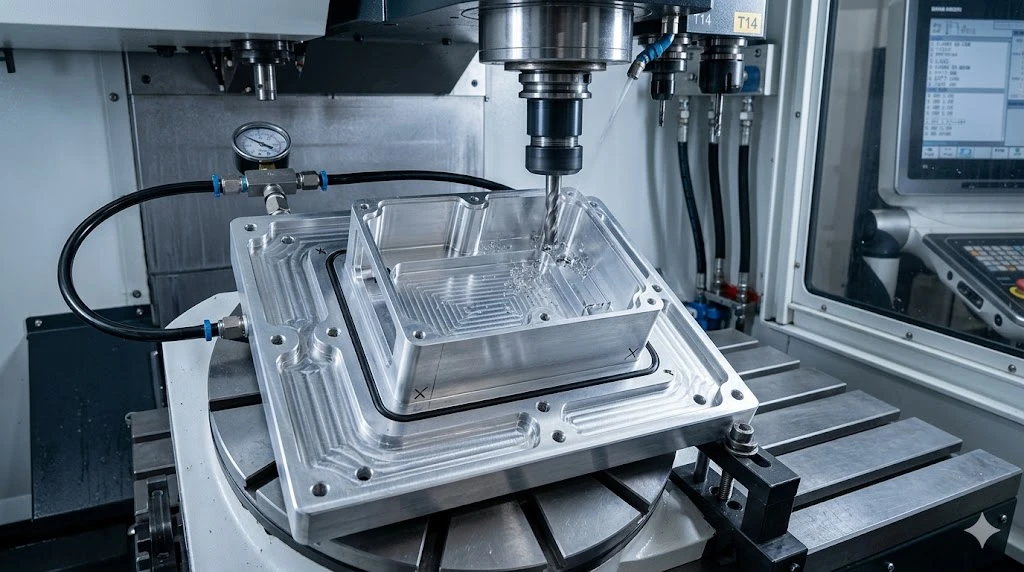

An aluminum 7075-T651 thin-wall aerospace housing secured on a custom matrix vacuum fixture to prevent deflection
