Produkteigenschaften verarbeiten
Material: dichtes Siliziumnitrid (Härte HV1.850)

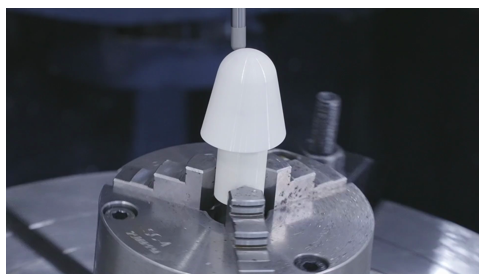

Verarbeitungsfunktionen: φ28×55mm komplexe 3D-Oberfläche
Anwendungsgebiete: Flugzeugfrontverkleidung, hochtemperaturbeständige Lager
Analyse der Schwachstellen der Branche
A. Herausforderung der Materialeigenschaften
Siliziumnitridkeramik ist ein Material mit hoher Härte und Verschleißfestigkeit und wird häufig in Hochtemperaturkomponenten für die Luft- und Raumfahrt eingesetzt. Aufgrund ihrer geringen Bruchzähigkeit ist die herkömmliche Verarbeitung jedoch anfällig für Mikrorisse.
B. Traditionelle Bearbeitungsfehler
① Die Werkzeugverschleißrate ist achtmal so hoch wie bei gewöhnlichem Stahl
② Die Effizienz des 3D-Flachschleifens beträgt nur 2,3 cm³/h
③ Bruchrate übersteigt 35 % (Branchendurchschnitt)
MITTELösungen Kerntechnologie
Fünf-{0}Achsen-Bearbeitungszentrum mit Ultraschallvibration: 20-kHz-Hochfrequenzvibration reduziert die Schnittkraft
Überkritisches CO2-Kühlsystem: Die niedrige Temperatur von -78 Grad unterdrückt die thermische Belastung des Materials
MMS-Innenkühlungstechnologie: 0,05 ml/h Mikroschmierung reduziert die Werkzeughaftung
Gemessener Leistungsvergleich
Indikatoren Traditioneller ProzessMITTELösungsverbesserungsbereich Bearbeitungszyklus 133h72h46%↓Oberflächenrauheit Ra0,8μmRa0,2μm75%↓Werkzeugwechselhäufigkeit 4 Stück/Werkzeug 18 Stück/Werkzeug 350% ↑
Erweiterung der Branchenanwendung
Diese Lösung ist auch anwendbar auf:
Verarbeitung von Keramikdüsen für Satellitentriebwerke
Roboterarm für die Handhabung von Halbleiterwafern
Künstliches Gelenk, Keramik-Kugelkopf, Präzisionsschliff
