Ihr DFM-Feedback ist gerade zurückgekommen. Die 0,4-mm-Wand an dieser 6061-T6-Hülse - sagt laut Werkstatt, dass sie klappern und nach dem Lösen zurückfedern wird. Die Angabe zur Zylindrizität von ±0,01 mm auf der Bohrung? Erreichbar, aber nicht mit dem gleichen Setup wie das OD-Profil, es sei denn, Sie möchten die Kosten für die Neubefestigung tragen. Kommt Ihnen das bekannt vor?

Am meistenCNC-BearbeitungsteileFehler sind auf dieselben drei Entscheidungen zurückzuführen, die zu früh im Konstruktionszyklus getroffen wurden: Material, das festgehalten wurde, bevor der Prozess berücksichtigt wurde, Toleranzen, die aus einer früheren Zeichnung ohne Funktionsüberprüfung kopiert wurden, und Prozessannahmen, die getroffen wurden, ohne den tatsächlichen Leistungsumfang der Maschine zu kennen. Dieser Leitfaden behandelt alle drei - nicht anhand einer Verkaufsbroschüre, sondern anhand des DFM-Feedbacks, das wir jede Woche schreiben.

Warum die Materialauswahl mehr als nur die Kosten beeinflusst

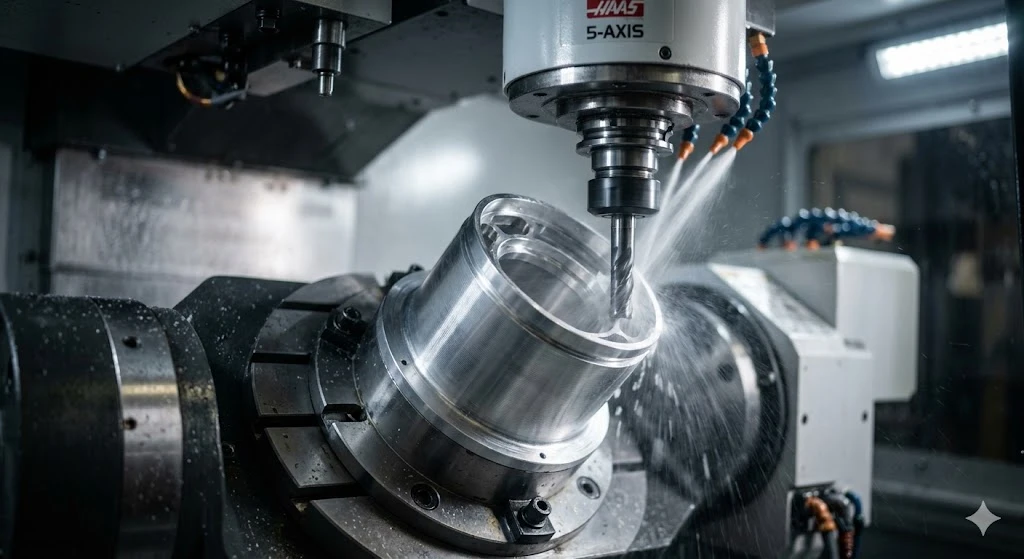

Der Instinkt, 6061-T6 für alles zu spezifizieren, was Aluminium ist, ist vernünftig - es ist billig, lässt sich schnell bearbeiten und jeder Laden hat es. Aber auf dünnwandigCNC-BearbeitungsteileDie dünnwandige Geometrie von Aluminium-CNC-Bearbeitungsteilen führt zu einem spezifischen Problem, das durch die Materialauswahl allein nicht behoben werden kann: Eigenspannung.

Warm-gewalzt und sogar einige Plattenmaterialien weisen innere Spannungsgradienten auf. Wenn Sie Material asymmetrisch entfernen - eine Seite einer 0,5-mm-Wand vor der anderen bearbeiten -, wird diese Spannung ungleichmäßig abgebaut. Das Teil bewegt sich. Während des Schneidens nicht sichtbar, aber bei der Inspektion messbar: Eine Fläche, die flach auf der Maschine angezeigt wurde, zeigt 0,03–0,08 mm an und ist 30 Minuten später bei Raumtemperatur verbogen.

Zwei Ansätze funktionieren. Geben Sie zunächst die entlastete oder vor{2}gestreckte Platte an (7075-T651 statt 7075-T6, wenn die Festigkeit ausschlaggebend ist; MIC-6 Gussplatte für Befestigungen und Strukturhalterungen, bei denen die Ebenheit entscheidend ist). Zweitens ordnen Sie die Vorgänge der Reihe nach an: Schruppen Sie bis auf 0,5 mm des Endmaßes, lassen Sie das Teil -, idealerweise über Nacht, ruhen und beenden Sie es dann. Dieser zweite Durchgang, der in geringer Tiefe durchgeführt wird, schneidet in bereits entspanntes Material. Die Rückfederung ist weg, da der Spannungsspeicher in der Schruppstufe geleert wurde.

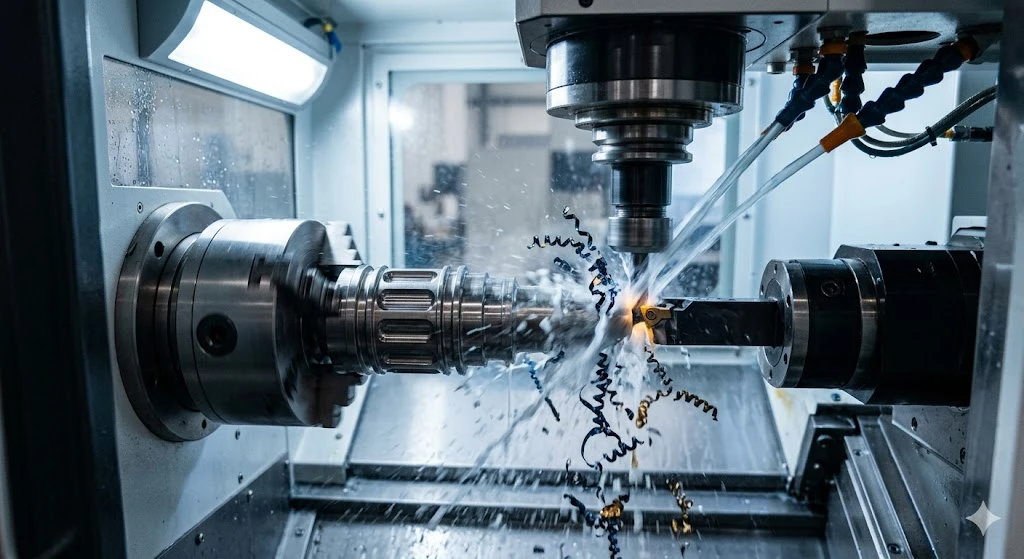

FürPräzisions-CNC-Bearbeitungsteile für die Luft- und RaumfahrtBei Anwendungen, bei denen sowohl Festigkeit als auch Dimensionsstabilität von Bedeutung sind, bringt Ti-6Al-4V seine eigenen Einschränkungen mit sich. Die geringe Wärmeleitfähigkeit von Titan bedeutet, dass sich die Wärme an der Werkzeugspitze konzentriert und nicht mit dem Span abgeführt wird. Das ändert alles daran, wie Sie den Prozess schreiben:

Schnittgeschwindigkeit: 40–60 m/min für unbeschichtetes Hartmetall, bis zu 80 m/min mit TiAlN-beschichteten Werkzeugen

Vorschub pro Zahn: 0,05–0,12 mm - in diesem Fenster bleiben; Zu leichtes Reiben statt Schneiden und Arbeiten-verhärtet die Oberfläche

Kühlmittel: hoher -Druck durch die-Spindel (mindestens 70 bar), der auf die Schneidzone gerichtet ist, kein Überschwemmungskühlmittel, das auf den Teilkörper gerichtet ist

Standzeit: kurze Wechselintervalle; Ein abgenutztes Werkzeug auf Titan erzeugt mehr Wärme, nicht weniger

Wenn man diese Parameter durch „Flutkühlmittel und Verlangsamung“ ersetzt, führt dies dazu, dass Titanarbeiten zu kaltverfestigten Oberflächen und Bohrungen führen, die außerhalb-der Toleranz liegen.

Bearbeitbarkeitsindex relativ zu 6061-T6=100 %; Toleranzangaben stellen verlässliche Produktionswerte auf gut gewarteten Bearbeitungszentren ohne Schleifen dar.

Erstellen eines realistischen Toleranzbudgets für CNC-Bearbeitungsteile

Die teuerste Zeile in einem Angebot ist oft eine Toleranz, die niemand jemals vor Ort messen wird. Bevor Sie eine Zeichnung veröffentlichen, gehen Sie die durchToleranzstapel für CNC-Bearbeitungsteile-für jede enge Beschreibung: Welche Assembly-Funktion wird geschützt und was passiert an der MMC/LMC-Grenze?

Ein paar Anhaltspunkte aus unseren Prüfdaten:

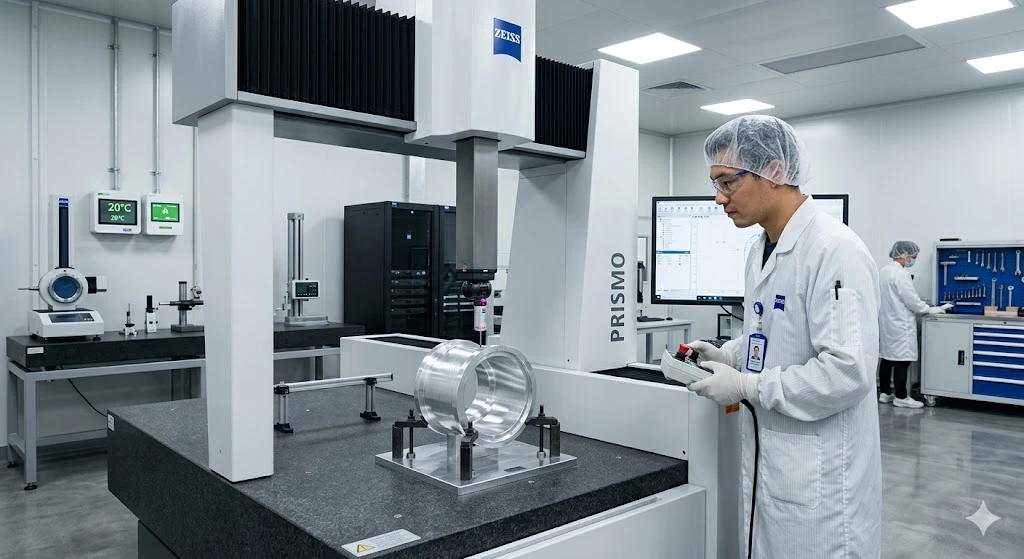

Ein 100-mm-Aluminiumteil, das bei einem kritischen Bohrungsdurchmesser auf ±0,005 mm gehalten wird, ist ohne Schleifen möglich -, erfordert jedoch einen speziellen Endbearbeitungsdurchgang, eine temperaturstabilisierte Messumgebung (wir verwenden 20 Grad ±0,5 Grad) und eine 100-prozentige KMG-Prüfung. Die Zykluszeit erhöht sich um etwa 40 % im Vergleich zu einer Beschriftung von ±0,02 mm bei derselben Funktion. Wenn die Bohrung ohnehin zu einem Lager mit einem Durchmesserspiel von 0,015 mm passt, hat die engere Angabe keine Funktion und erhöht die tatsächlichen Kosten.

Schleifen kommt ins Spiel, wenn ein gehärtetes Teil besser als ±0,005 mm sein muss oder wenn ein Ra unter 0,1 μm für die Abdichtung von Kontakt- oder optischen Montageflächen erforderlich ist. Unser Oberflächenschleifen kann ±0,002 mm mit Ra 0,02 μm - halten, aber das sind keine Standard-CNC-Nummern, es handelt sich um Endbearbeitungsvorgänge auf der CNC und sie gehören nur dann in die Zeichnung, wenn die Anwendung sie wirklich erfordert.

Der praktische Entscheidungsbaum:

±0,1 mm oder gröber: Standardbearbeitung, keine besondere Prüfung, ISO 2768-m-Standard

±0,05 mm bis ±0,02 mm: kontrollierter Enddurchlauf, stichprobenartige KMG-Prüfung

±0,01 mm bis ±0,005 mm: Dedizierter Endbearbeitungsvorgang, vollständiges KMG für kritische Funktionen, Temperaturmanagement

±0,002 mm: Schleifen oder Läppen, 100 %-Inspektion, längere Vorlaufzeit einplanen

Eine geometrische Anmerkung, die es besonders zu prüfen gilt: Unrundheit bei gedrehten Elementen. Eine Gesamtunrundheitsabweichung von 0,01 mm am Außendurchmesser der Welle im Verhältnis zum Bohrungsbezugspunkt ist enger, als die meisten Lagerspiele rechtfertigen, und zwingt die Werkstatt dazu, nach dem Drehen zu schleifen. Wenn Ihre Anwendung 0,025 mm toleriert, sagen Sie es - und erhalten Sie ein deutlich schnelleres und günstigeres Teil.

Prozesspaarung: Den Schnitt an das Feature anpassen

Nicht jederCNC-BearbeitungsteileDer Auftrag gehört auf ein 5-Achs-Bearbeitungszentrum. Die richtige Paarung zwischen Funktionstyp und Prozess ist es, was einen 40-Minuten-Zyklus von einem 4-Stunden-Zyklus unterscheidet.

Taschen und offene Konturen: 3-Achsenfräsen deckt die meisten prismatischen Merkmale ab. Die Frage, die bestimmt, ob Sie eine 5--Achse benötigen, lautet nicht: „Ist die Geometrie komplex?“ - lautet: „Wie viele Setups sind für die 3-Achse erforderlich?“ Ein Teil mit Merkmalen auf fünf Flächen, das vier Neuaufspannungen erfordert, lässt sich auf einer 5-Achsen-Maschine in einer einzigen Aufspannung oft günstiger und genauer herstellen, da jede Neuaufspannung einen kleinen Fehler bei der Bezugspunktübertragung mit sich bringt, der sich noch verschlimmert.

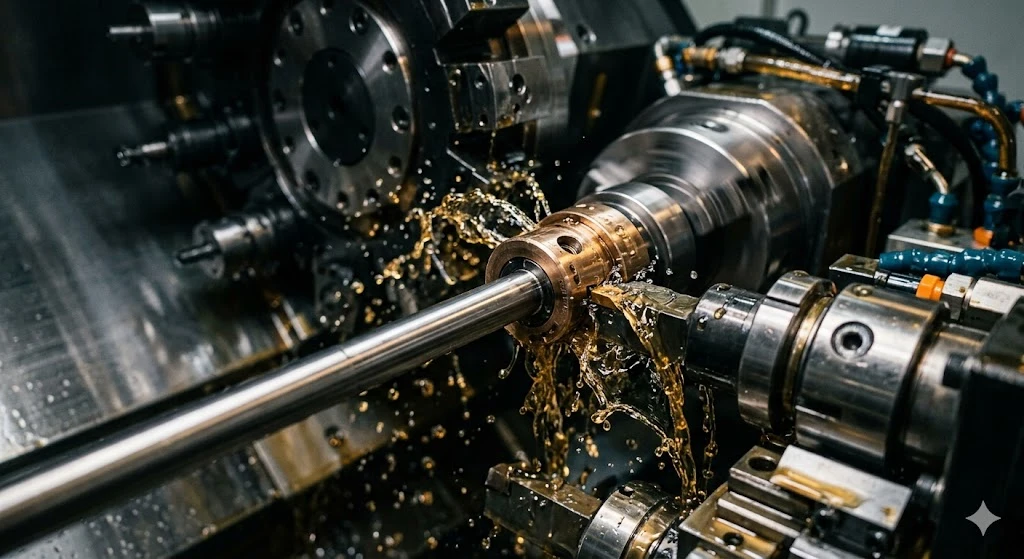

Lange, schlanke Schäfte: Das Schweizer Drehen mit einer Führungsbuchse ist die richtige Antwort für alles mit einem Längen-{0}bis-Durchmesser > 12:1. Beim Standarddrehen ragt die Stange ungestützt über das Spannfutter hinaus, und die Durchbiegung unter den Schnittkräften macht die Konzentrizität und die Durchmesserkontrolle unzuverlässig. Beim Langdrehen stützt die Buchse das Werkstück innerhalb von Millimetern der Schnittzone ab. - Die Durchbiegung verschwindet im Wesentlichen. FürPräzisions-CNC-Bearbeitungsteile für die Luft- und RaumfahrtWie hydraulische Ventilschäfte und Kraftstoffsystemstifte ist das Schweizer Drehen oft das einzig praktikable Verfahren, um eine Konzentrizität von ±0,003 mm an einem 150-mm-Teil mit 6 mm Durchmesser zu erreichen.

Tiefe, schmale Schlitze: Wenn die Schlitztiefe-zu-Breite 4:1 überschreitet, beginnen Standard-Schaftfräser durchzubiegen und zu klappern. Zwei Alternativen: Trochoidenfräsen, wenn der Schlitz an beiden Enden offen ist, oder Tauchfräsen, wenn Sie ein großes Volumen entfernen und der Zugang dies zulässt. Der praktische Crossover: Das Trochoidenfräsen übertrifft das Tauchfräsen, wenn die Schlitzbreite weniger als das 1,5-fache des Fräserdurchmessers beträgt; Das Tauchfräsen ist bei breiten, tiefen Taschen schneller, bei denen die Materialentfernungsrate und nicht die Wandqualität die Hauptbeschränkung darstellt. Eine falsche Entscheidung führt nicht immer zu einem Ausschussteil -, sondern zu einem Teil, das die Prüfung besteht, aber doppelt so viel kostet wie es hätte sein sollen.

Wo MID Precision in Ihren Designzyklus passt

Wir überprüfen STEP-Dateien, bevor wir ein Angebot abgeben. Das ist keine Verkaufslinie, - es geht darum, wie wir die Funktionen nutzen, die Ihre Stückkosten verdreifachen-oder die Auslieferung über Ihren Programmmeilenstein hinausschieben.

Häufige Flags aus unserer DFM-Warteschlange in diesem Jahr: 0,2 mm Inneneckenradien auf 15 mm-tiefen Taschen (erzwingt einen 0,4 mm-Schaftfräser, der mit nicht-produktiven Geschwindigkeiten läuft), Gewindetiefen bei 3-fachem Nenndurchmesser in 316L (Gewindebohrerbruchgefahr in der Zeichnung eingebaut) und bilaterale ±0,005 mm-Beschriftungen, die global auf nicht-passende Flächen angewendet wurden, weil der Toleranzblock von a kopiert wurde vorherige Überarbeitung.

Wir laufenCNC-Bearbeitungüber 5-Achsen, Swiss Turn, Turn{2}}Compound und Drahterodieren – alles unter einem Dach, mit ISO 13485-konformem Qualitätsmanagement und digitaler Rückverfolgbarkeit für jeden Vorgang. FürPräzisions-CNC-bearbeitete TeileWenn es um Lieferketten in den Bereichen Luft- und Raumfahrt, Medizin oder Halbleiter geht, stellen wir standardmäßig FAI-Dokumentation und vollständige CMM-Berichte für Erstartikel bereit.

Wenn Sie sich im DFM-Stadium befinden, senden Sie uns die STEP-Datei. Wir senden Ihnen innerhalb von 24 Stunden einen schriftlichen DFM-Bericht zurück - ohne Verpflichtung. Wenn Sie schon weiter sind und ein Toleranzbudget oder eine Prozessauswahl besprechen müssen, wenden Sie sich bitte an unsereVerfahrenstechnik-Teamist der richtige Ausgangspunkt. Kontaktieren Sie uns unter bishenprecision.com, um das Gespräch zu beginnen.

FAQ

Welchen Eckenradius sollte ich angeben, um teure Arbeiten mit kleinen{0}Werkzeugen zu vermeiden?

Geben Sie für eine Taschentiefe D einen minimalen Inneneckenradius von D/4 - an und niemals weniger als 0,5 mm, es sei denn, das Feature ist funktional gesteuert. Eine 12 mm-tiefe Tasche benötigt mindestens R3, um mit einem Werkzeug geschnitten zu werden, das mit produktiver Geschwindigkeit läuft und den Job übersteht. Alles, was enger ist, erfordert einen Schaftfräser mit kleinem-Durchmesser: langsamer, mehr Durchbiegung, höhere Bruchwahrscheinlichkeit. Wenn die Eckengeometrie keine Passfunktion hat, erhöhen Sie den Radius und sparen Sie Zykluszeit.

Können Sie ±0,005 mm auf einem 100 mm dicken Aluminiumteil halten, ohne zu schleifen?

Ja - auf einem Bohrungs- oder Außendurchmessermerkmal, mit der richtigen Reihenfolge. Wir halten routinemäßig ±0,005 mm bei Aluminiumbohrungen bis zu 100 mm ein, indem wir einen speziellen Fertigbohrdurchgang in einer temperaturkontrollierten Umgebung durchführen und anschließend eine KMG-Überprüfung durchführen. Die Einschränkung ist thermischer Natur: Aluminium dehnt sich um etwa 23 μm pro Grad pro 100 mm Länge aus. Wenn die Temperatur in der Werkstatt also 5 Grad über der Referenztemperatur von 20 Grad liegt und das Teil vor der Messung nicht stabilisiert wird, ist die Prüfzahl falsch, unabhängig davon, wie gut die Maschine schneidet. Warten Sie vor der endgültigen Messung 30–60 Minuten, bis sich die Temperatur stabilisiert hat.

Wann rechtfertigt ein Toleranzstapel für CNC-Bearbeitungsteile eine Neutolerierung der Zeichnung?

Wenn die Summe der einzelnen Merkmalstoleranzen in einem Baugruppenstapel den Funktionsspielraum an der Verbindungsschnittstelle überschreitet. Führen Sie zuerst die Worst---Case-Arithmetik aus: Funktioniert die Assembly noch, wenn alle Features gleichzeitig an ihrer Grenze sind? Wenn die Antwort „Nein“ lautet, verschärfen Sie die Toleranzen, die am meisten zum Stapel beitragen (normalerweise die Bezugsmerkmale und der primäre Passdurchmesser). Wenn die Antwort in Bezug auf die Marge „Ja“ lautet, liegen Sie möglicherweise über-toleriert - vor, was Geld kostet, ohne die Funktion zu kaufen.

Welche Oberflächenbeschaffenheit sollte ich auf einer Dichtfläche für eine O-Ring-Nut angeben?

Ra 0,8 μm ist der Standard für statische O--Ring-Dichtflächen; Ra 0,4μm für dynamische Dichtungen. Beides ist mit einem kontrollierten Schlichtfräsdurchgang erreichbar - kein Schleifen erforderlich. Wenn Sie für eine Dichtungsnut einen Ra-Wert von 0,2 μm oder besser angeben, geraten Sie in den Bereich des Schleifens oder Läppens und erhöhen die Kosten erheblich. Wenn in der Installationsanleitung Ihres O-Ring-Herstellers eine Anforderung an die Endbearbeitung aufgeführt ist, verwenden Sie diese Nummer direkt. Ist dies nicht der Fall, ist Ra 0,8 μm für statische Anwendungen vertretbar.
