Messing-CNC-Bearbeitung: Warum „einfach zu bearbeiten“ nicht einfach bedeutet, es richtig zu machen
Wir haben das schon einmal durch unsere Tür kommen sehen. Auf dem Aufdruck steht C360-Messing, Toleranz ±0,02 mm auf einer M6-Gewindebohrung. Der vorherige Lieferant lieferte eine vollständige Charge mit - Gewinden, die außerhalb der Spezifikation lagen, deren Oberflächenbeschaffenheit streifig war und bei der Hälfte der Teile eine leichte Dimensionsverschiebung zwischen dem ersten und dem letzten Stück im Lauf auftrat. Der Kunde ging davon aus, dass Messing unkompliziert sein würde. Und theoretisch ist es das auch. In der Praxis sind die Fehlerarten spezifisch, wiederholbar und lassen sich fast immer auf Entscheidungen zurückführen, die getroffen wurden, bevor der erste Chip auf den Boden fällt.
CNC-Bearbeitung von Messinghat den Ruf, verzeihend zu sein. Dieser Ruf wird größtenteils verdient - C360 ist der Maßstab für die Bearbeitbarkeit, an dem jedes andere Metall gemessen wird. Aber „einfach zu bearbeiten“ wird fälschlicherweise als „erfordert keine Prozessdisziplin“ missverstanden, und hier beginnen die Probleme. Maßabweichungen bei langen Auflagen, gerissene Gewinde bei Bohrungen mit geringer Steigung, Delaminierung während der Vernickelung, Bandspäne, die sich bei C260-Aufträgen um Werkzeuge wickeln - Dies alles sind keine exotischen Fehlerarten. Sie sind alle vorhersehbar. Und sie sind alle vermeidbar, wenn Sie wissen, wo Sie suchen müssen.

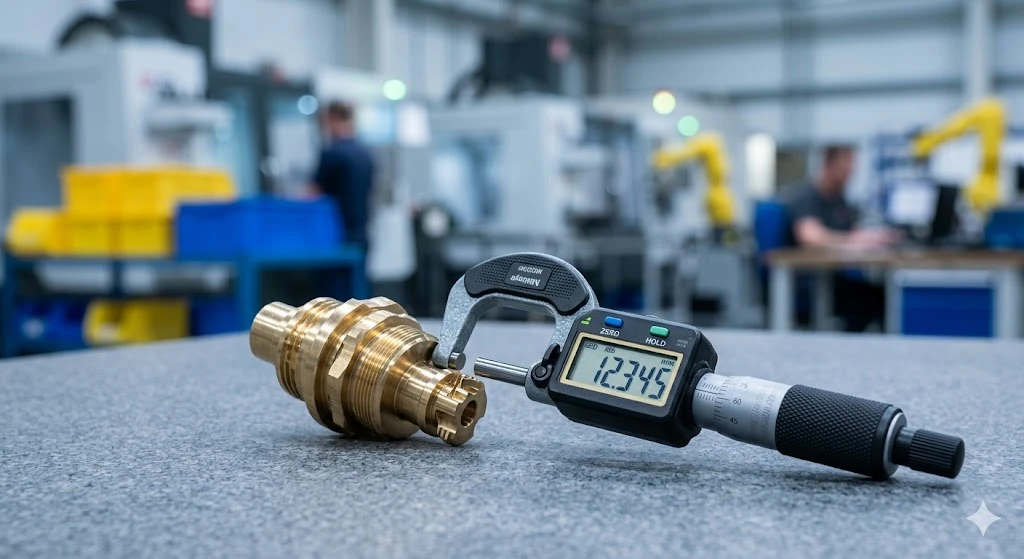

Die wahre Ursache für Maßabweichungen bei Messingteilen
Neun von zehn Fällen: Dimensionsdrift bei einemMessing CNC-BearbeitungLauf -, bei dem Teile an Position 1 und Position 200 unterschiedlich messen - ist auf eines von zwei Dingen zurückzuführen: Wärmeausdehnung während des Laufs oder Restspannung im Stangenmaterial, die sich mit zunehmendem Materialabtrag zunehmend löst.
Messing kann unter Hitzeeinwirkung seine Abmessungen leicht ändern, und der Ingenieur muss die Befestigung und den Werkzeugweg sorgfältig planen und ausführen, um die Toleranzen innerhalb akzeptabler Grenzen zu halten - unter Berücksichtigung der Wärmeausdehnung und Rückfederung auf komplexen Oberflächen und in eng anliegenden Baugruppen.- Auf einer Langdrehmaschine, die C360 mit hohen Spindelgeschwindigkeiten ohne ausreichend Kühlmittel läuft, steigt die Teiletemperatur im Laufe eines Produktionslaufs schrittweise an. Die Wärmeausdehnung von Messing beträgt etwa 19–20 µm/m·Grad. Bei einem Teil mit 50 mm Durchmesser führt ein Temperaturanstieg von 10 Grad zu einem Wachstum von etwa 10 µm -, das ausreicht, um eine Toleranz von ±0,02 mm bei einer kritischen Bohrung zu sprengen.
Die Lösung des thermischen Drifts ist unkompliziert: Führen Sie eine gleichmäßige Kühlmittelzufuhr durch, lassen Sie die Maschine ein thermisches Gleichgewicht erreichen, bevor Sie mit dem Schneiden toleranzkritischer Merkmale beginnen, und messen Sie bei langen Durchläufen in definierten Intervallen und nicht nur bei der ersten-Prüfung.
Der Abbau von Reststress ist schwieriger und wird weniger allgemein verstanden. Kalt-gezogenes Messingstangenmaterial hat sich-in der Belastung durch den Ziehprozess festgesetzt. Wenn Sie erhebliche Materialmengen entfernen - tiefe Taschen, exzentrische Profile, große Flächenschnitte -, kann das Teil leicht federn, wenn sich die Spannung neu verteilt. Bei Schruppbearbeitungen spielt dies selten eine Rolle. Bei Schlichtdurchgängen mit engen Toleranzen ist dies der Fall. Der richtige Weg besteht darin, aggressiv zu schruppen, 0,1–0,15 mm an den Endbearbeitungsmerkmalen zu belassen, das Teil ein paar Minuten lang unbespannt stehen zu lassen, sofern die Arbeit dies zulässt, und dann den Endbearbeitungsdurchgang durchzuführen. Bei komplexen Geometrien dauert es vielleicht fünf Minuten pro Teil. Es eliminiert eine Klasse von Dimensionsfehlern vollständig.
Auswahl der Messing-CNC-Bearbeitungssorte: Was Ihre Legierungswahl tatsächlich steuert
Auf den meisten Drucken steht nur „Messing“. Für einfache Teile ist das in Ordnung, aber für alles mit engen Toleranzen, Beschichtungsanforderungen oder behördlichen Auflagen wirkt sich die Auswahl der Messinglegierung direkt auf die Bearbeitungsleistung und die Endeigenschaften des Teils aus, und zwar auf eine Art und Weise, die schon lange vor der Inspektion des Teils von Bedeutung ist.

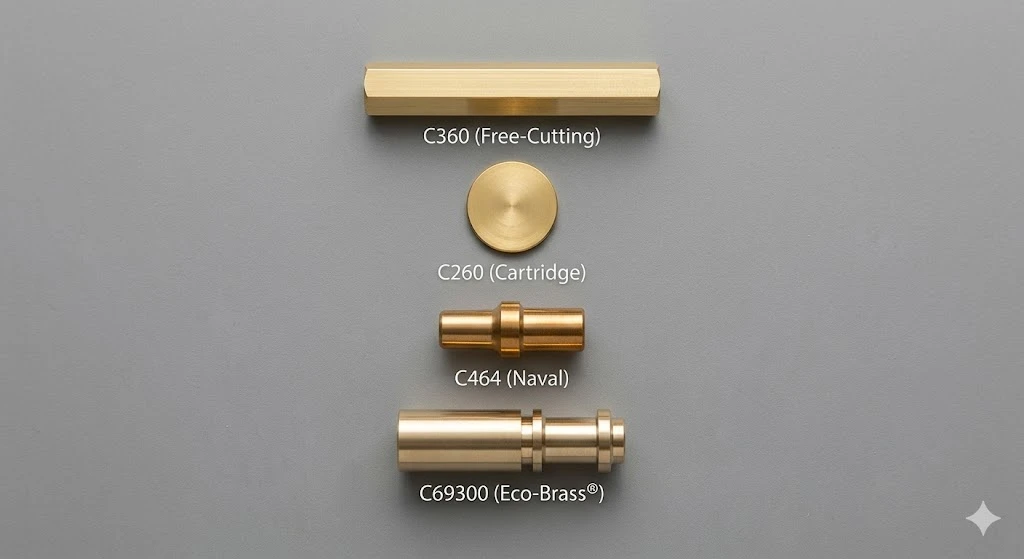

Hier sehen Sie, wie die Hauptnoten abschneidenAuswahl der CNC-Bearbeitungssorte für Messing:
| Grad | Bearbeitbarkeit | Leitinhalte | Schlüsselstärke | Achten Sie auf |
|---|---|---|---|---|
| C360 (Kostenloses-Schneiden) | 100 % (Benchmark) | ~3% | Schnellste Zykluszeit, beste Spankontrolle, geringster Werkzeugverschleiß | Nicht RoHS-konform; Vor dem Galvanisieren ist eine Vorbehandlung des Bleis erforderlich |
| C260 (Kartusche Messing) | ~30% | Verfolgen | Beste Duktilität, gute Korrosionsbeständigkeit, RoHS-fähig | Lange Bandchips; 25–40 % langsamere Zykluszeit im Vergleich zu C360 |
| C464 (Marinemessing) | ~30% | Verfolgen | Entzinkungsbeständigkeit für Meer-/Salzwasser | Ähnliche Chipprobleme wie beim C260; Geben Sie an, wann die Umgebung es erfordert |
| C69300 (Eco-Messing) | ~70–80% | Null | Blei-frei, RoHS-konform, gute Spanbildung | Höhere Materialkosten; etwas mehr Werkzeugverschleiß als C360 |
| C385 (Architektonisches Messing) | ~80% | ~3% | Starke, dekorative Oberfläche, extrudierte Profile | Gleiche Bleibeschränkungen wie bei C360 |
Der Abstand zwischen C360 und C260 ist größer als die meisten Ingenieure erwarten. C360 ist in Bezug auf die Bearbeitung 25–40 % schneller als C260, und dieser Unterschied schlägt sich direkt in der Zykluszeit und den Stückkosten bei jedem Volumen über dem Prototyp nieder. Wenn für Ihr Teil keine Kaltumformung oder die spezifische Korrosionsbeständigkeit von C260 erforderlich ist, ist die standardmäßige Verwendung von C360 für eine bearbeitete Komponente die richtige Wahl -, es sei denn, Ihre Anwendung unterliegt Bleieinschränkungen.
Blei-Freie Messingbearbeitung und RoHS: Wo Ingenieure erwischt werden
Hier sehen wir die vermeidbarsten Überraschungen. Ein Kunde spezifiziert C360 für eine Komponente, die in einer in der EU verkauften Unterhaltungselektronikbaugruppe landet. Das Teil besteht alle Maßprüfungen. Dann markiert das Compliance-Team es in der letzten Phase - und die gesamte Bestellung muss erneut ausgeführt werdenBlei-freie Messingbearbeitung RoHS-konforme Note.
Standard C360 erfüllt nicht die strengen RoHS- oder modernen Trinkwasserstandards wie NSF/ANSI 61. Für diese Anwendungen sind bleifreie Alternativen wie Eco-Brass C69300, das Silizium und Phosphor anstelle von Blei verwendet, um den Spanbruch zu unterstützen, der geeignete Ersatz.
Der praktische Nachteil ist real: Die Bearbeitung von bleifreiem Messing ist etwas langsamer und verschleißt Hartmetallwerkzeuge schneller als bei C360, was die Stückkosten leicht erhöht. Auf unseren Schweizer Drehlinien verzeichnen wir bei gleichwertigen C69300-Teilen im Vergleich zu C360-Teilen in der Regel eine Zykluszeitverlängerung von 15–25 %. Das ist ein Kostendelta, das Sie kennen sollten, bevor Sie Ihr Projektbudget festlegen.
Eine Sache, die Ingenieure überrascht, wenn bleihaltiges Messing beschichtet wird: C360 erfordert eine Blei-Vorbehandlung vor der Beschichtung -, typischerweise ein Glanzbad plus Kupferschlag -, was die Kosten pro Teil erhöht, während C260 ohne Vorbehandlung direkt in den Beschichtungstank gelangt. Wenn Ihr Teil über eine chemische Nickeloberfläche verfügt und Sie Angebote von Lieferanten vergleichen, stellen Sie sicher, dass Sie bei der Nachbearbeitung einen Vergleich anstellen.
Häufige Fehler vs. richtige Praxis: Eine praktische Referenz
| Problem beobachtet | Häufige Ursache | Richtiger Ansatz |
|---|---|---|
| Abgerissene Gewinde an Bohrungen mit feiner Steigung- | Stumpfer Gewindebohrer, ungenügendes Ausstechen bei Sacklöchern, falsche Schneidflüssigkeit | Scharfer Hartmetall-Gewindebohrer, Tiefschneidezyklus bei Sacklöchern, Schneidöl mit niedriger-Viskosität |
| Wickeln von Bandchips auf C260/C464 | Niedrige Vorschubgeschwindigkeit, keine Spanbrecherstrategie | Vorschub pro Umdrehung erhöhen; beim Drehen Spanbrechereinsätze verwenden; Hochdruck-Kühlmittel auf tiefe Löcher |
| Dimensionsabweichung während eines Produktionslaufs | Thermischer Aufbau-, keine Gleichgewichtseinwirkung | Kühlmittel überfluten, Aufwärmzyklus der Maschine, Intervallinspektion bei 50/100/150 Teilen |
| Versagen der Beschichtungshaftung nach der Bearbeitung | Verunreinigung durch restliches Schneidöl, falsche Legierung für die Beschichtungslinie | Ultraschallentfettung vor dem Galvanisieren; Bestätigen Sie die Kompatibilität der Legierung mit dem Beschichtungsprozess |
| Grate an der Austrittsseite der Bohrlöcher | Zu-hoher Vorschub, stumpfer Bohrer | Reduzieren Sie den Vorschub beim Durchbruch, verwenden Sie Split-{0}Punkt-Bohrer und in das Routing integriertes Entgratungsprotokoll |
| Nach dem Lösen springt das Teil aus der Toleranz | Restspannung beim Ablösen von Stangenmaterial | Grob → Spannen lösen → Vorrichtung neu- → Fertigbearbeitung kritischer Merkmale |
Das Thread-Problem verdient eine besondere Anmerkung. Bei M4- und kleineren Sackloch--Gewindebohrern in C360 führen wir einen Tiefschneidezyklus durch, obwohl Messing dies nicht unbedingt erfordert, - nicht für die Spanabfuhr, sondern um zu verhindern, dass sich der Gewindebohrer überlastet und die Gewindeform am Boden der Bohrung mikro{5}}abreibt. Es handelt sich um eine Verlängerung der Zykluszeit um zwei -Sekunden, die einen konsistenten Ablehnungsmodus bei Fine-{8}}Pitch-Steckverbindern und Sensorgehäusen eliminiert.

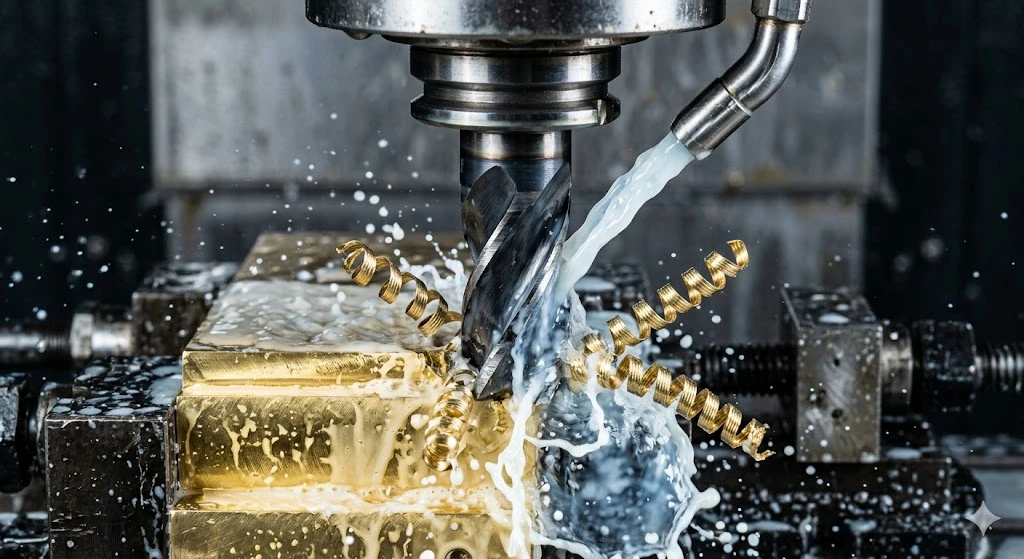

Schnittparameter, die tatsächlich funktionieren
Für Ingenieure, die eine Startreferenz für benötigenCNC-gefräste MessingteileProduktionsaufbau:
| Betrieb | Legierung | Schnittgeschwindigkeit | Vorschubgeschwindigkeit | Werkzeughinweis |
|---|---|---|---|---|
| CNC-Drehen (Schruppen) | C360 | 250–400 m/min | 0,10–0,20 mm/U | Unbeschichtetes Hartmetall; positiver Rake |
| CNC-Drehen (Endbearbeitung) | C360 | 400–600 m/min | 0,05–0,10 mm/U | Polierter Einsatz; scharfe Kante |
| CNC-Drehen | C260/C464 | 150–250 m/min | 0,08–0,15 mm/U | Spanbrechereinsatz empfohlen |
| CNC-Fräsen | C360 | 300–500 m/min | 0,003–0,010 Zoll/Zahn | 2–3-schneidiges Hartmetall; hohe Helix |
| Bohren | C360 | 80–150 m/min | 0,05–0,12 mm/U | Split-Punktbohrer; auf Sacklöcher picken |
Ein konservativer Ausgangspunkt für C360 auf einer Drehmaschine ist 300 SFM mit einem Vorschub von 0,005 Zoll pro Umdrehung; Von da an erhöhen die meisten Werkstätten die Oberflächengeschwindigkeit auf 600 SFM oder höher und passen den Vorschub an die Anforderungen an die Oberflächenbearbeitung an. Bei unseren Schweizer Drehzentren für C360-Produktionsaufträge bewegen wir uns näher am oberen Ende - das Material verträgt dies und der Zykluszeitunterschied bei der Stückzahl ist erheblich.
Ein Parameter wird in den meisten Leitfäden nicht erwähnt: die EnddurchgängeMessing CNC-BearbeitungWenn eine Oberflächenrauheit unter Ra 0,8 µm erforderlich ist, ist die Schnitttiefe ebenso wichtig wie die Geschwindigkeit. Wir halten die Schlichttiefe auf 0,05–0,08 mm und verwenden polierte -Nutenwerkzeuge. Wenn Sie versuchen, mit einem Standardeinsatz eine Hochglanzoberfläche bei 0,2 mm DOC zu erreichen, erhalten Sie einen konstanten Ra-Wert von 1,6 µm und nicht besser, unabhängig davon, wie schnell Sie drehen.
DFM-Hinweise, bevor Sie Ihren Druck abschließen
Drei Dinge, auf die wir bei der DFM-Überprüfung von Messingteilen am häufigsten hinweisen:
Thread-Callouts ohne Toleranzklasse.„M6-Gewinde“ ist keine vollständige Spezifikation. Geben Sie 6H für Standardpassungen, 5H für enge Passungen oder 4H für Präzisionsinstrumentenanwendungen an. Der Unterschied im Kerndurchmesser zwischen einem 6H- und einem 4H-Gewindebohrer ist messbar, und wenn Sie mit einem zugekauften Befestigungselement mit einer Toleranz montieren, die nicht mit Ihrer Beschreibung übereinstimmt, erhalten Sie eine inkonsistente Montagevorspannung.
Wandstärken unter 0,8 mm bei gedrehten Bauteilen.Messing ist weich genug, dass sich dünne Wände unter Schnittkräften und Spanndruck verformen. Wenn Ihr Design ein Merkmal unter 0,8 mm aufweist, markieren Sie es für ein Gespräch über die Vorrichtung, bevor der Auftrag in Produktion geht. Wir empfehlen oft einen anderen Spannansatz oder eine Änderung des Werkzeugwegs, die die radiale Schnittkraft auf den dünnen Abschnitt reduziert.
Die Beschichtungsspezifikation wurde vor der Bestätigung der Legierung platziert.Wenn Ihr Druck stromloses Nickel gemäß ASTM B733 vorschreibt und die Legierung C360 ist, muss die Galvanikwerkstatt wissen, - dass die Vorbehandlung-einen Schritt und Kosten mit sich bringt, die in einem Standardangebot für Galvanisierung nicht aufgeführt sind. Geben Sie die Legierung und die Beschichtungsanforderung gemeinsam in der Zeichnung an. WennBlei-freie Messingbearbeitung RoHSKonformität erforderlich ist, bestätigen Sie C69300 oder C260 mit Ihrem Beschichtungslieferanten, bevor Sie die Stückliste sperren.
Was MID Precision auf Messingjobs ausführt
UnserCNC-Bearbeitung von Messingdecken den gesamten Legierungsbereich - C360, C260, C464 und C69300 für RoHS--konforme Anwendungen ab. Auf der Ausrüstungsseite erfolgt das Drehen von Messing auf unseren Schweizer CNC-Linien für komplexe Teile mit kleinem -Durchmesser und auf unseren mehrachsigen Drehzentren für größere Komponenten. Wir halten ±0,005 mm bei C360-Drehmerkmalen in der Produktion ein und ±0,01–0,02 mm bei gefrästen Merkmalen, abhängig von der Geometrie.
Für Kunden, die in EU-Märkte versenden oder medizinische Geräte herstellen, verarbeiten wir routinemäßigPräzisionsgefertigte Messingteilein C69300 und bestätigen Sie bei jeder Bestellung die RoHS-Konformität mit Materialzertifikaten. Unser ISO 13485-konformes Qualitätssystem deckt die vollständige Rückverfolgbarkeit des Materials ab, von der Zertifizierung des Stangenmaterials bis zum endgültigen CMM-Bericht – was bei medizinischen und Halbleiteranwendungen wichtig ist, bei denen die Chargendokumentation Teil der Lieferung und kein nachträglicher Gedanke ist.
Wenn Ihr Druck von einer früheren Ablehnung eines Lieferanten abweicht oder Sie inkonsistente Ergebnisse bei einem aktuellen Messingauftrag sehen,Senden Sie uns Ihre Zeichnung für eine kostenlose DFM-Bewertung. Bevor wir - zitieren, schauen wir uns die Legierungsauswahl, Toleranzangaben, Gewindespezifikationen und Beschichtungsanforderungen gemeinsam an, da die Probleme, die Wiederholungen verursachen, fast immer in der Zeichnung sichtbar sind, bevor das erste Teil geschnitten wird.
Sprechen Sie mit unseren IngenieurenZu Ihrer Messingkomponente - antworten wir innerhalb von 24 Stunden.
FAQ: Was Ingenieure tatsächlich zur CNC-Bearbeitung von Messing fragen
F: Mein Druck spezifiziert C360, aber mein Vertragshersteller sagt, dass ich für den EU-Export auf bleifreies Messing umsteigen muss. Welche Möglichkeiten habe ich?
C69300 (Eco-Messing) ist der funktionell am nächsten kommende Ersatz -. Es lässt sich mit etwa 70–80 % der Bearbeitbarkeitsbewertung von C360 bearbeiten und erfüllt die RoHS- und REACH-Anforderungen ohne die Nachteile einer Bleivorbehandlung bei der Beschichtung. C260 ist eine Option, wenn Ihr Teil die Fähigkeit zur Kaltumformung benötigt, Sie aber mit einer um 25–40 % längeren Zykluszeit und höheren Stückkosten rechnen müssen. Bestätigen Sie den Wechsel mit Ihrem Beschichtungslieferanten, bevor Sie die Stückliste ändern. - Die Verarbeitungsschritte unterscheiden sich und die Kostenauswirkungen sollten in Ihrem Angebot enthalten sein.
F: Können Sie ±0,01 mm auf einem Ventilgehäuse aus Messing in der Produktion einhalten, nicht nur beim ersten Artikel?
Ja, bei dafür geeigneten Funktionen - gedrehte Bohrungen, Wellendurchmesser und Planflächenabmessungen auf C360 in Produktionsläufen. Enge Toleranzen von ±0,02–0,025 mm sind bei geeigneten Merkmalen mit Standard-Produktionsaufbau erreichbar; Eine engere Einstellung erfordert eine KMG-Überprüfung pro Teil und erhöht die Prüfkosten. Die ehrliche Antwort aufKosten für CNC-bearbeitete MessingteileBei ±0,01 mm übersteigt der Inspektionsaufwand häufig das Bearbeitungskosten-Delta -. Stellen Sie sicher, dass die funktionale Anforderung dies wirklich erfordert, bevor Sie die Spezifikation sperren.
F: Wir sehen bei vernickelten C360-Teilen unseres aktuellen Lieferanten Fehler bei der Beschichtungshaftung. Was verursacht es?
Zwei wahrscheinliche Schuldige: Verunreinigung durch restliches Schneidöl, die vor dem Galvanisieren nicht vollständig entfernt wurde (Ultraschallentfettung ist die Standardlösung, nicht nur Abwischen mit Lösungsmittel), oder die Galvanisierungslinie führt nicht das Bleivorbehandlungsprotokoll aus, das C360 erfordert. Fragen Sie Ihren Lieferanten gezielt, ob er vor dem Nickelbad einen Glanztauch- und Kupferstreik durchführt. Wenn sie nicht wissen, was das bedeutet, ist das Ihre Antwort.
F: Lohnt es sich, C260 für ein bearbeitetes Teil zu spezifizieren, das auch eine nachträgliche{1}maschinelle Umformung erfordert?
Nur wenn der Umformvorgang dies wirklich erfordert. Der Duktilitätsvorteil von C260 kommt bei Biegungen und Crimpvorgängen mit engen Radien zum Tragen. Wenn es sich bei Ihrer „Umformung“ jedoch um eine leichte Presspassung oder einen Standard-Einsteckvorgang handelt, bewältigt C360 beides problemlos und Ihre Bearbeitungskosten bleiben niedriger. Reservieren Sie C260 für Teile, bei denen die Formungsgeometrie zu Rissen führen würde. C360 - Wir können Ihnen bei der DFM-Überprüfung mitteilen, in welche Kategorie Ihr Entwurf fällt.
