Welche Branchen nutzen CNC-Bearbeitung - und was jede einzelne tatsächlich von einem Lieferanten verlangt

Wenn Sie sich schon einmal mit der Beschaffung von Präzisionsteilen beschäftigt haben, wissen Sie bereits, dass „CNC-Bearbeitung“ keine Sache ist. Die Toleranzen, die ein Unternehmen für orthopädische Implantate benötigt, unterscheiden sich völlig von denen, die ein Robotik-Startup anstrebt. Die Dokumentation, die ein Hauptauftragnehmer für die Luft- und Raumfahrtindustrie verlangt, würde einen Käufer von Unterhaltungselektronik am Leben begraben. Dennoch stellen sich die Zulieferer weiterhin so dar, als seien alle belieferten CNC-Bearbeitungsbranchen austauschbar. - Hier sind unsere Maschinen, hier ist unsere Materialliste. Senden Sie uns Ihre Zeichnung.

Dieses Missverhältnis ist genau der Grund, warum Beschaffungsprojekte schiefgehen.

In diesem Artikel werden die sechs Hauptsektoren aufgeschlüsselt, die auf Präzisions-CNC-Bearbeitung angewiesen sind, was jeder einzelne tatsächlich von einem Lieferanten verlangt, der über die reine Leistungsfähigkeit hinausgeht, und die Fragen, die es wert ist, gestellt zu werden, bevor Sie einen neuen Anbieter auf Ihre Liste der zugelassenen Anbieter setzen.

Warum „Branchenerfahrung“ nicht dasselbe ist wie Branchenkonformität

Jedes Geschäft wird Ihnen sagen, dass es Luft- und Raumfahrt- und Medizinprodukte anbietet. Weitaus weniger können Ihnen den Papierkram zeigen.

Wenn Beschaffungsteams über die Qualifizierung eines CNC-Bearbeitungslieferanten sprechen, fällt ständig das Wort „Erfahrung“ -, aber Erfahrung allein schützt Sie nicht, wenn ein FDA-Audit durchgeführt wird oder ein Tier-1-Automobilkunde eine Lieferantenqualitätsprüfung durchführt. Was Sie schützt, ist ein dokumentiertes Qualitätsmanagementsystem, das auf das regulatorische Umfeld Ihrer Branche zugeschnitten ist.

Den CNC-Bearbeitungsbranchen, die von einem wirklich konformen Lieferanten beliefert werden, ist eines gemeinsam: Jede Branche verfügt über ein eigenes Zertifizierungsrahmenwerk, und jedes Rahmenwerk beinhaltet Prüfpflichten, die ein Betrieb entweder das ganze Jahr über einhält oder nicht. Es gibt keinen Mittelweg. Das ist der erste Filter, und die meisten Käufer wenden ihn zu spät im RFQ-Prozess an.

Luft- und Raumfahrt: Wo die Toleranz eng und die Rückverfolgbarkeit strenger ist

Die CNC-Bearbeitung von Luft- und Raumfahrtkomponenten ist wahrscheinlich die anspruchsvollste Umgebung in der Branche. Die Toleranzen - routinemäßig ±0,005 mm im Flug-kritische Merkmale - sorgen für Schlagzeilen, aber das eigentliche Unterscheidungsmerkmal ist, was vor und nach dem Schnitt passiert.

AS9100D ist der grundlegende Qualitätsmanagementstandard für die Luft- und Raumfahrtfertigung. Eine nach AS9100D-zertifizierte Werkstatt verpflichtet sich zur vollständigen Erstmusterprüfung (FAI) gemäß AS9102, zur Rückverfolgbarkeit des Materials vom Rohlagerzertifikat bis zum fertigen Teil und zu einem System zur Kontrolle von Abweichungen, das jede Abweichung dokumentiert. Wenn Ihr Lieferant keine FAIR-Verpackung herstellen kann, ohne dabei geschult zu werden, beliefert er nicht tatsächlich die Luft- und Raumfahrtindustrie -, sondern verarbeitet Luft- und Raumfahrtzeichnungen.

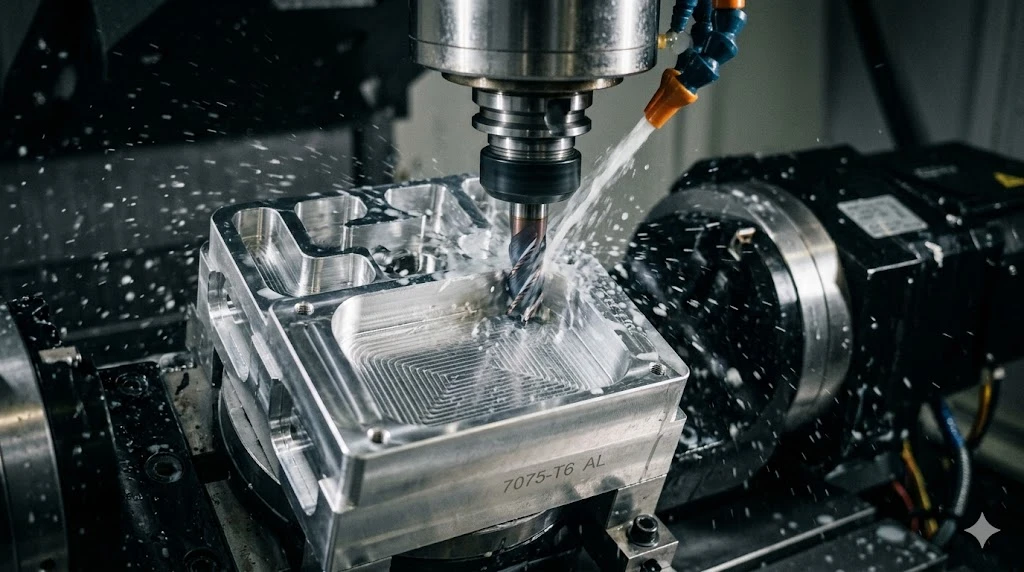

Auch die Materialien sind wichtig. Titanlegierungen (Ti-6Al-4V), Inconel 718 und 7075-T6-Aluminium verhalten sich unter Schnittlasten alle unterschiedlich. Eine Werkstatt, die den ganzen Tag nur Aluminium schneidet und gelegentlich Titanarbeiten übernimmt, ist nicht dasselbe wie eine, die regelmäßig Titan bearbeitet. Wir sehen das ständig: Ein Käufer schickt uns Teile, die ein früherer Lieferant günstig angeboten hat, und die Abmessungen sind in Ordnung, aber die Oberfläche ist aufgerissen, weil die Vorschübe von einem Aluminiumauftrag kopiert wurden.

Medizinische Geräte: Regulatorische Exposition fließt vorgelagert

Wenn für Ihr fertiges Gerät eine FDA 510(k)-Zulassung oder eine CE-Kennzeichnung gemäß MDR 2017/745 erforderlich ist, endet die regulatorische Belastung nicht an Ihrer Tür -, sondern fließt direkt zu Ihrem CNC-Bearbeitungslieferanten. Dies überrascht kleinere Medizingeräteunternehmen, wenn sie ihre Produktion skalieren.

Ein nach ISO 13485 zertifizierter CNC-Bearbeitungslieferant arbeitet nach einem Qualitätsmanagementsystem, das speziell für die Herstellung medizinischer Geräte entwickelt wurde. Das bedeutet Kontrollen für Design- und Prozessänderungen, Verfahren zur Bearbeitung von Beschwerden und - vor allem - die Möglichkeit, für jede Charge einen vollständigen Device History Record (DHR) zu erstellen. ISO 13485 ist keine härtere Version von ISO 9001. Es handelt sich um eine andere Philosophie: risikobasiertes Denken, bei dem die Patientensicherheit im Vordergrund steht und nicht die allgemeine Kundenzufriedenheit.

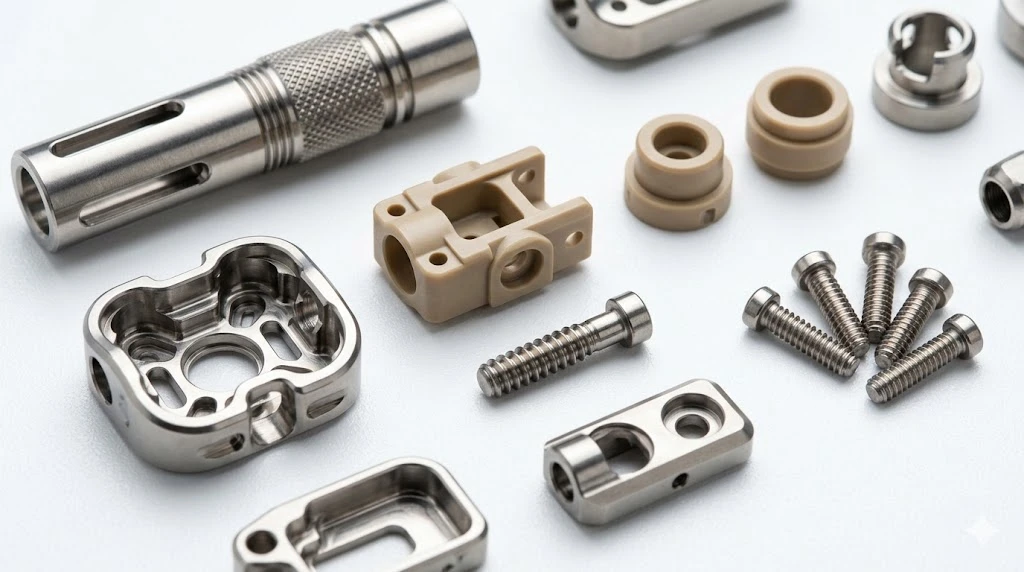

Die Materialliste für die medizinische CNC-Bearbeitung ist eng und gnadenlos: 316L-Edelstahl, Titan der Güteklasse 5, PEEK, Delrin für Nicht-{2}Implantatanwendungen. Die Materialzertifizierung ist nicht optional. Ein Konformitätszertifikat, das sich nur auf die Legierungsbezeichnung ohne eine Werkszertifikatsnummer bezieht, ist für die meisten medizinischen OEM-Programme nicht akzeptabel. Wenn Sie lernen, wie Sie einen CNC-Bearbeitungslieferanten für medizinische Arbeiten qualifizieren, sollte die erste Dokumentanforderung ein Muster-DHR und sein ISO 13485-Zertifikat sein, wobei die ausstellende Stelle klar angegeben sein muss.

Automobil: Volumen, Wiederholbarkeit und Nullabweichung bei PPAP

Die Automobillieferkette läuft nach IATF 16949, und wenn Ihr CNC-Bearbeitungslieferant nicht danach zertifiziert ist, entsteht eine Lücke in Ihrer APQP-Dokumentation, bevor der erste Prototyp geschnitten wird.

Automobilkäufer, die CNC-Bearbeitung für mittlere bis hohe Stückzahlen beauftragen, achten auch auf die Stabilität der Zykluszeit. Ein angegebener Stückpreis, der von einer Maschinenverfügbarkeit von 95 % ausgeht, muss tatsächlich diese Betriebszeit liefern. Hier haben Betriebe, die ältere Geräte im Einsatz haben, Probleme: Die Spindelstunden sehen gut aus, bis nach drei Wochen eines 10.000-teiligen Laufs ein Lager ausfällt.

Robotik und Automatisierung: Geometrie zuerst, Gewicht zweitens

Der Robotiksektor ist einer der am schnellsten wachsenden Bereiche aller CNC-Bearbeitungsbranchen und verfügt über ein spezifisches Nachfrageprofil, das viele Generalisten unterschätzen: komplexe Geometrie, leichte Aluminiumstrukturen und sehr enge Positionstoleranzen an Lagerbohrungen und Motormontageschnittstellen.

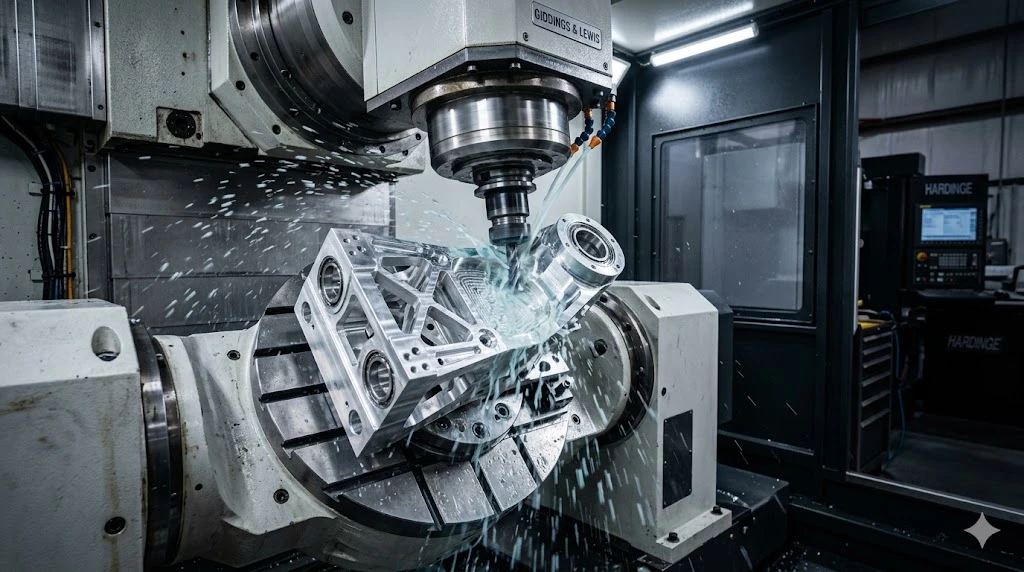

Ein Endeffektor eines Roboterarms mit einer Bohrungstoleranz von ±0,01 mm klingt beherrschbar, bis Ihnen klar wird, dass es sich um ein dünnwandiges 6061-Aluminiumteil mit sieben sich überschneidenden Merkmalen handelt, die alle von einem Bezugspunkt ausgehen, der sich während des Spannens verschiebt, wenn Ihre Vorrichtung nicht richtig konstruiert ist. . 5-Die Fähigkeit zur Achsenbearbeitung ist hier oft nicht -verhandelbar - nicht wegen der Komplexität an sich, sondern wegen der Neupositionierung eines Teils dreimal, um alle Features zu treffen, führt zu einem kumulativen Datumsfehler, der durch eine einzelne -Setup-Bearbeitung beseitigt wird.

Die Beschaffung in der Robotik erfolgt tendenziell schneller als in der Luft- und Raumfahrt oder Medizin. NPI-Zyklen werden komprimiert. Wir erleben regelmäßig, dass Kunden innerhalb von drei Wochen von der genehmigten Zeichnung zum ersten benötigten Artikel gelangen. Dieser Zeitplan ist erreichbar, aber nur, wenn der Lieferant über eine Schweizer Drehmaschine und 5{4}}Achsenkapazität-im Haus verfügt und die Funktionen mit engen Toleranzen nicht an Subunternehmer vergibt.

Halbleiterausrüstung: Die Branche, die Teile über einen Fingerabdruck zurücksendet

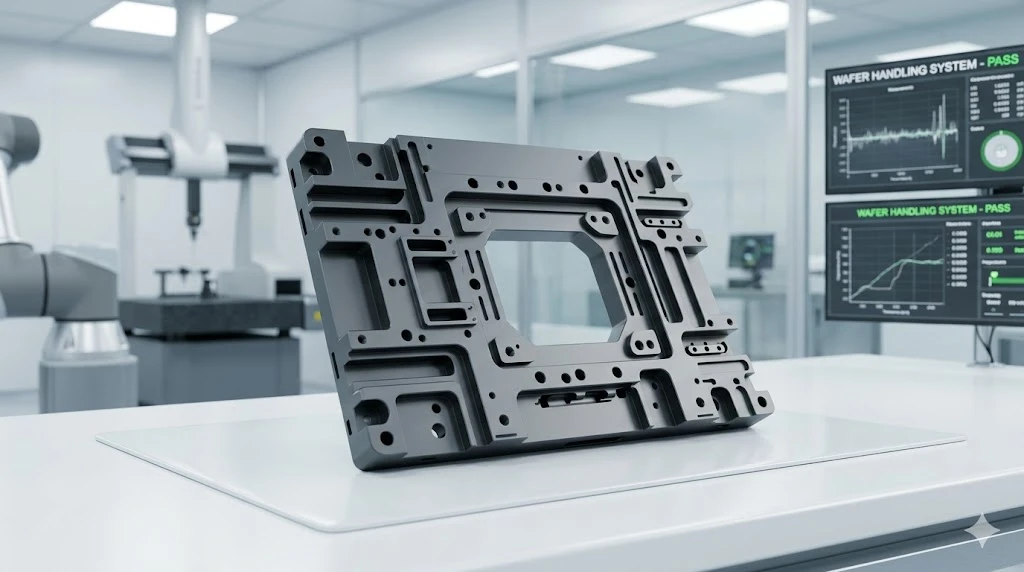

Die Herstellung von Halbleitergeräten - Wafer-Handhabung, Vakuumkammern, Präzisionstische - ist wahrscheinlich die am wenigsten diskutierte aller CNC-Bearbeitungsbranchen, setzt aber einen Standard für Sauberkeit und Oberflächenintegrität, der mit der Medizintechnik mithalten kann.

Aluminiumteile, die für Reinraumumgebungen bestimmt sind, erfordern spezielle Nachbearbeitungsprotokolle: keine Kühlmittelrückstände, keine Grate (keine „minimalen Grate“ - null Grate), Passivierungs- oder Hartanodisierungsoberflächen gemäß dokumentierten Spezifikationen und in vielen Fällen eine Überprüfung der Partikelanzahl vor dem Versand. Die Maßtoleranzen sind extrem - einige Wafer-Stufenkomponenten weisen Profiltoleranzen von ±0,002 mm auf -, aber das Kontaminationsrisiko ist der eigentliche Grund für die Ablehnung bei der Eingangskontrolle.

Wenn der Standard-Entgratungsprozess Ihres Lieferanten das manuelle Feilen ist, stellt dies bei Halbleiterarbeiten bereits ein Problem dar.

Energie und Industrie: Wo die Materialspezifikationen strafen

Gehäuse für die Pitch-Steuerung von Windkraftanlagen, Komponenten für Bohrlochbohrungen, Hydraulikverteiler für Hochdruck-Flüssigkeitssysteme - im Energiesektor. CNC-Bearbeitung zeichnet sich durch zwei Dinge aus: aggressive Materialien und große Hüllenteile.

Duplex-Edelstahl, Hastelloy C-276 und gehärteter Werkzeugstahl erfordern alle spezifische Werkzeugwegstrategien und Schnittparameter, die sich erheblich von Standard-Edelstahl 304 oder 6061-Aluminium unterscheiden. Werkstätten, in denen diese Materialien nicht regelmäßig eingesetzt werden, verbrauchen Werkzeuge, sprengen die Toleranzen bei den ersten paar Teilen und passen dann stillschweigend ihre Preise an, um die Lernkurve abzudecken – für die Sie bezahlen.

Für die Qualifizierung eines CNC-Bearbeitungslieferanten in diesem Sektor kommt es darauf an, dokumentierte Nachweise früherer Versuche mit der spezifischen Legierung in Ihrer Zeichnung anzufordern. Eine Materialliste auf einer Website bedeutet nichts. Ein vollständiger Inspektionsbericht zu einem Hastelloy-Teil mit aufgezeichneten Oberflächenbeschaffenheitsmessungen bedeutet alles.

Was unterscheidet einen Multi-Branchenlieferanten von einem Generalisten?

Ein Unternehmen, das tatsächlich mehrere regulierte Branchen bedient, schaltet sein Qualitätssystem nicht je nach Auftragsart ein und aus. Die Disziplin ist strukturell.

Die Frage der Unterauftragsvergabe ist wichtiger, als den meisten Einkäufern bewusst ist. Jedes Mal, wenn ein Teil das Werk eines Lieferanten zur Endbearbeitung verlässt, muss eine Rückverfolgbarkeitsdokumentation vorliegen. In regulierten Branchen ist ein Bruch in dieser Kette eine Nichtkonformität - und es ist Ihre NCR, nicht nur ihre.

Wie MID Precision sein Qualitätssystem für mehrere Branchen strukturiert

Bei MID Precision (bishenprecision.com) verfügen wir über die Zertifizierungen AS9100D, ISO 13485, IATF 16949, ISO 9001:2015, ISO 14001 und IAPMO R&T -, die alle von akkreditierten Drittstellen- ausgestellt und durch jährliche Überwachungsaudits aufrechterhalten werden.

In der Praxis bedeutet das für einen ISO 13485-zertifizierten CNC-Bearbeitungslieferanten wie uns, dass das Qualitätssystem nicht von der Auftragsart abhängig ist. Wenn uns ein Erstausrüster eines medizinischen Geräts eine Titan-Knochenschraubenkomponente zusammen mit dem Aluminiumverteiler eines Luft- und Raumfahrtkunden schickt, laufen beide Aufträge unter denselben dokumentierten Prozesskontrollen, demselben KMG-Inspektionsprotokoll und derselben Materialrückverfolgbarkeitskette ab. Wir haben keinen „medizinischen Modus“ und keinen „Standardmodus“.

Wir führen auch 5-Achsenbearbeitungen, Schweizer Drehmaschinen, CNC-Dreh-{2}Fräsverbindungen und Tiefenlochbohren im eigenen Haus durch. Speziell für die CNC-Bearbeitung von Luft- und Raumfahrtkomponenten bedeutet unsere interne -Fähigkeit, dass wir jeden toleranzkritischen Schritt kontrollieren, ohne die AS9100D-Rückverfolgbarkeitskette zu unterbrechen.

Wenn Sie gerade erst lernen, wie Sie einen CNC-Bearbeitungslieferanten für eine regulierte Anwendung qualifizieren, führen wir Sie gerne durch unsere Qualitätsdokumentation, bevor Sie sich auf eine Angebotsanfrage festlegen. Fordern Sie unsere Fähigkeitserklärung und unseren Musterprüfbericht unter anbruce_qin@bishenprecision.comoder rufen Sie +86 189 2570 2550. an

FAQ: Was Beschaffungsteams tatsächlich fragen

F: Kann ein einziger CNC-Bearbeitungslieferant realistischerweise gleichzeitig Luft- und Raumfahrt und Medizin bedienen, ohne dass es zu Konflikten mit dem Qualitätssystem kommt?

Ja -, aber nur, wenn sie sowohl AS9100D als auch ISO 13485 als unabhängige Zertifizierungen besitzen und nicht untereinander zusammengefasst werden. Die beiden Standards weisen eine überschneidende Struktur auf (beide basieren auf den Grundlagen von ISO 9001), weichen jedoch hinsichtlich der Risikomanagementmethodik und der Aufbewahrung von Aufzeichnungen stark voneinander ab. Eine Werkstatt, die über beide Zertifikate verfügt und doppelt -geprüft wurde, ist im Präzisionsfertigungscluster von Dongguan keine Seltenheit. Sie sollten jedoch nach beiden Zertifikaten fragen und sicherstellen, dass die Umfangserklärungen mit der von Ihnen beauftragten Arbeit übereinstimmen.

F: Woher weiß ich, ob der „ISO-zertifizierte“ Anspruch eines Lieferanten tatsächlich die CNC-Bearbeitung abdeckt oder nur seine Verwaltungsstelle?

Fragen Sie nach der Erklärung zum Zertifikatsumfang, nicht nur nach dem Zertifikat. ISO-Zertifikate umfassen einen definierten Geltungsbereich -, zum Beispiel „Design und Herstellung von präzisen CNC-bearbeiteten Komponenten für medizinische Geräte“. Wenn im Geltungsbereich etwas Vages wie „Managementaktivitäten“ steht, deckt diese Zertifizierung Ihre Produktionsarbeit möglicherweise überhaupt nicht ab. Dies ist ein häufigeres Problem, als die meisten Käufer erwarten, insbesondere bei Lieferanten, die Zertifizierungen hauptsächlich zu Marketingzwecken erhalten haben.

F: Unsere Teile erfordern Toleranzen von ±0,005 mm. Was sollten wir von einem neuen Lieferanten vor dem Versenden von Produktionszeichnungen verlangen?

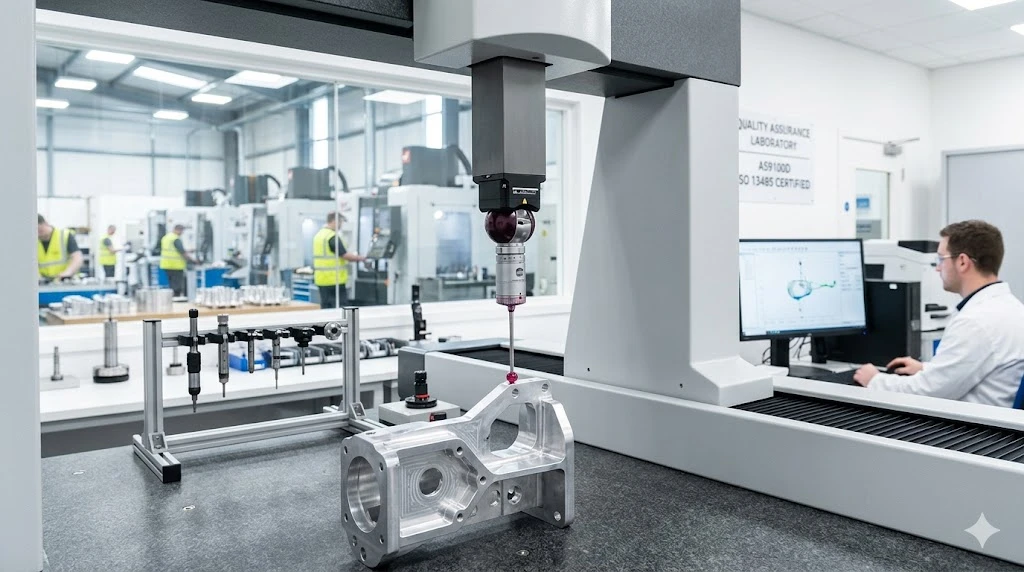

Fordern Sie einen Erstmusterprüfbericht (FAIR) für ein Teil mit ähnlichen Abmessungen an, das sie bereits ausgeführt haben -, keine Leistungserklärung. Achten Sie auf die verwendete Messausrüstung (KMG-Marke und -Modell, Kalibrierungsdatum), die Anzahl der gemessenen Merkmale und darauf, ob GD&T-Beschriftungen mit dem richtigen Bezugsschema gemessen wurden. Ein Lieferant, der 10 von 40 Merkmalen misst und dies als FAIR bezeichnet, ist nicht bereit für Produktionen mit engen -Toleranzen.

F: Bedeutet die IATF 16949-Zertifizierung, dass ein Zulieferer automatisch Produktionsmengen im Automobilbereich abwickeln kann?

Die Zertifizierung bestätigt, dass die Qualitätssystemstruktur vorhanden ist, nicht, dass das Geschäft über die physische Kapazität für Ihr Volumen verfügt. Eine IATF 16949-Werkstatt mit vier Maschinen kann rechtmäßig zertifiziert werden. Fragen Sie bei Produktionsmengen gezielt nach den OEE-Daten (Overall Equipment Effectiveness) und der aktuellen Kapazitätsauslastung. Ein Lieferant mit einer Auslastung von über 90 % und einer Vorlaufzeit von 4 Wochen wird diese verpassen.
