In der feinmechanischen Montage ist die Einbaurichtung von Rundmuttern (GB/T812-Rundmutterstandard) häufig ein Diskussionsthema. Im Folgenden habe ich die wichtigsten Punkte zu Ihrer Information zusammengefasst.

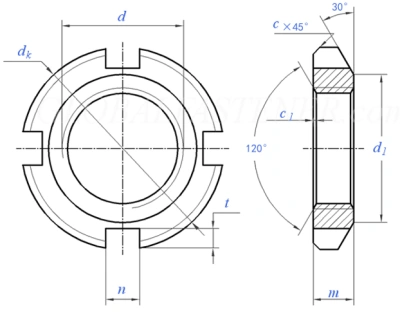

1. Strukturmerkmale von Rundmuttern
Eine Seite der Rundmutter hat eine große 30-Grad-Fase (30-Grad-Fasenmutter), die hauptsächlich zur axialen Fixierung der Welle verwendet wird.

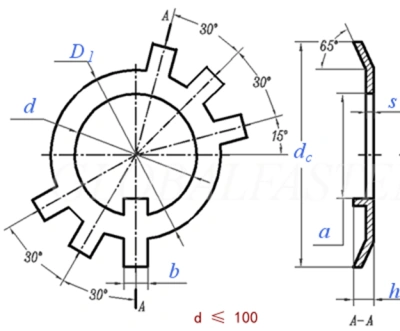

2. Paarung mit Sicherungsscheiben
In der Praxis werden Rundmuttern üblicherweise zusammen mit einer Sicherungsscheibe (GB/T858-Sicherungsscheibe) verwendet, um einen Lockerungsschutz zu erreichen (Anti--Lockerungsmutternmethode):
Die Unterlegscheibe hat mehrere Laschen und einen 65-Grad-Winkel;
Laut Norm entspricht das D1-Maß der Unterlegscheibe dem d1-Maß der Rundmutter;
Daher muss die große abgeschrägte Seite der Rundmutter mit der Sicherungsscheibe übereinstimmen.
👉 Mit anderen Worten: Wenn eine Rundmutter und eine Sicherungsscheibe zusammen verwendet werden, sollte die abgeschrägte Seite zum geklemmten Bauteil zeigen.
3. Wenn keine Sicherungsscheiben verwendet werden
Manchmal werden keine Sicherungsscheiben verwendet. Zum Beispiel:
Benutzendoppelte Rundmuttersicherungzum Schutz vor -Lockerung;
Keine Lockerungsschutzanforderung, nur Anziehen einer einzelnen runden Mutter.
Spielt die Einbaurichtung in solchen Fällen noch eine Rolle? Die Antwort lautet: Ja, es gibt noch Überlegungen.
4. Zusätzliche Überlegungen zur Installationsrichtung
Toleranz der Rechtwinkligkeit der Mutter:
Der GB/T812-Standard legt Anforderungen an die Rechtwinkligkeit für die abgeschrägte Seite fest, nicht jedoch für die gegenüberliegende Seite.

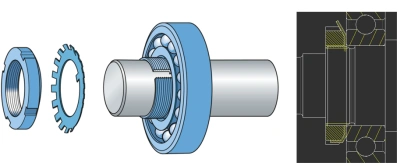

Montage der Lagersicherungsmutter:
Bei Baugruppen wie Lagern ist es im Allgemeinen wünschenswert, dass die gegen das Lager gedrückte Komponente nicht über den Innenringdurchmesser hinausragt. In solchen Fällen ist es sinnvoller, die abgeschrägte Seite zum eingespannten Bauteil hin zu platzieren.
Wenn die Baugruppe keine derartigen Einschränkungen aufweist, ist die Installationsrichtung nicht unbedingt kritisch.(文章来源:iMechanics机械)
