In einer Zeit, in der 5G-Kommunikation und Hochleistungs-Lasersensortechnologien boomen, bestimmt die Genauigkeit der Tieflochbearbeitung von Quarzglas-Glasfaservorformen direkt die Effizienz der optischen Signalübertragung und die Lebensdauer der Ausrüstung. Angesichts der Herausforderungen der Branche wie der Bearbeitung von Mikrolöchern mit einem Verhältnis von Tiefe zu Durchmesser von mehr als 30:1 und der Kontrolle der Oberflächengüte im Mikrometerbereich treten die Grenzen traditioneller Verfahren immer deutlicher hervor. Wie lassen sich die Engpässe der Materialsprödigkeit, der Hindernisse bei der Spanabfuhr und der Präzisionskontrolle der Mehrlochposition überwinden? Der folgende Fall zeigt einen wichtigen Technologiesprung in der Spezialfaserindustrie.
Fallhintergrund: Herausforderungen bei der Tieflochbearbeitung von Quarzglas

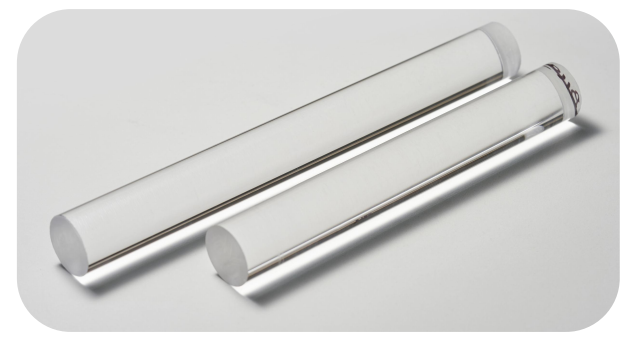

Ein europäischer und amerikanischer Spezialfaserhersteller muss eine Charge von Quarzglas-Vorformen für Kernkomponenten der Glasfasersignalübertragung verarbeiten. Bei den Produktspezifikationen handelt es sich um Zylinder mit einem Durchmesser von 30 mm und einer Länge von 250 mm. Im Inneren müssen zwei Durchgangslöcher mit einem Durchmesser von 7,8 mm und einer Tiefe von 250 mm bearbeitet werden (Verhältnis Tiefe-zu-Durchmesser 32:1). Die Anforderung an die Lochwandrauheit beträgt Sa<0,8 μm und der Parallelitätsfehler der beiden Löcher muss weniger als 0,02 mm betragen. Solche hochpräzisen Tieflöcher wirken sich direkt auf die Effizienz und Zuverlässigkeit der Glasfaserübertragung aus, doch herkömmliche Verarbeitungstechnologien können diese Anforderungen nur schwer erfüllen.
Schwachstellen in der Branche und Schwierigkeiten bei der Verarbeitung
Quarzglas ist aufgrund seiner hohen Härte und seines niedrigen Wärmeausdehnungskoeffizienten zu einem Schlüsselmaterial in der Spezialfaserindustrie geworden, doch bei der Tieflochverarbeitung gibt es drei große Engpässe:
Mängel in der Oberflächenqualität: Herkömmliches Bohren führt dazu, dass die Rauheit der Lochwand den Standard überschreitet (Sa > 0,8 μm) und anfällig für Mikrorisse ist;
Unzureichende Stabilität bei der Tieflochbearbeitung: Wenn das Verhältnis von Tiefe{0}}zu-Durchmesser 30:1 überschreitet, ist die Spanentfernung schwierig, was zu Werkzeugbruch und einer Ausschussrate von bis zu 50 % führt;
Porous precision out of control: The parallelism of the two holes is affected by the rigidity and thermal deformation of the machine tool, and the measured error is generally >0,03 mm.
Innovative Lösungen: Ultraschallverfahren und dynamische Steuerung
Als Reaktion auf die oben genannten Probleme nutzen branchenführende Unternehmen{0}}umweltfreundliche und effiziente Ultraschall-Bohr- und Frästechnologie in Kombination mit Präzisionsbearbeitungssystemen:
„Ultraschallvibrationsunterstütztes Schneiden“: Reduzieren Sie die Schneidkraft durch 20-40 kHz Hochfrequenzvibration, reduzieren Sie Kantenkollaps und Oberflächenschäden und verbessern Sie die Konsistenz der Lochwand;
„Zentrale Wasser-Hochdruckkühlung“: Optimieren Sie die Strömungsrichtung und den Druck des Kühlmittels (5–8 MPa), um die Effizienz der Spanabfuhr in tiefen Löchern zu gewährleisten und Werkzeugbrüche zu vermeiden;
„Mehrachsige dynamische Kompensation“: Passen Sie die Vorschubgeschwindigkeit und die Flugbahn basierend auf Echtzeit-Überwachungsdaten an, um den thermischen Verformungsfehler innerhalb von ±1 μm zu kontrollieren.

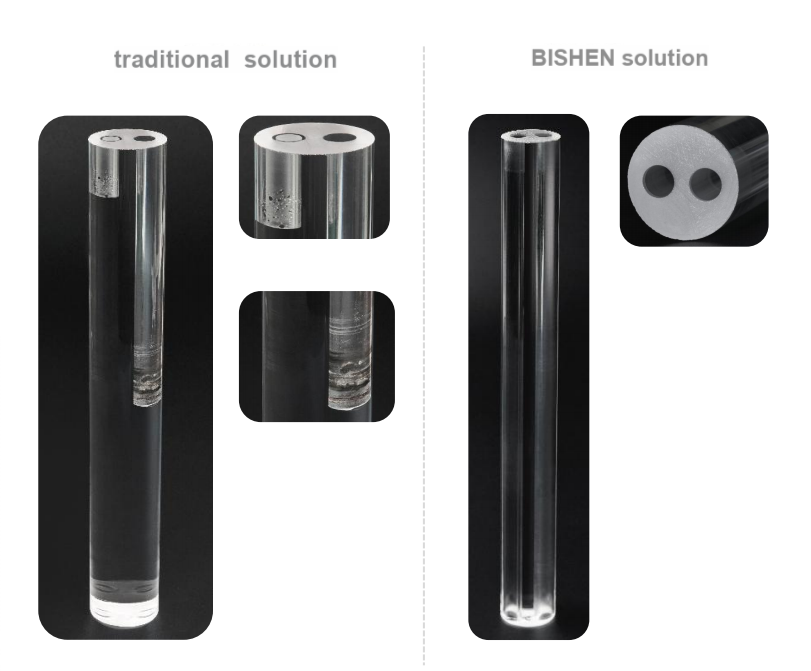

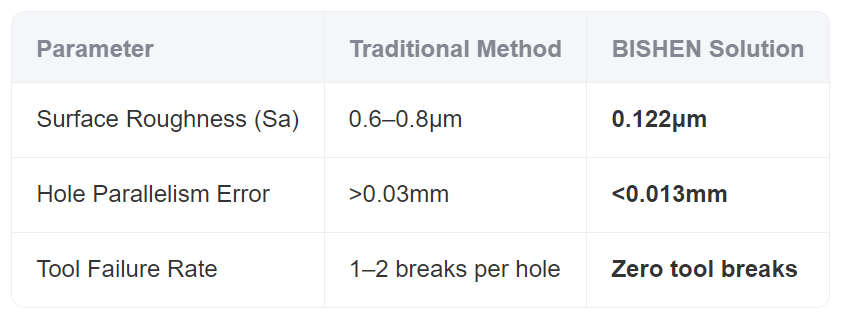

Vergleich der Bearbeitungseffekte
Die gemessenen Daten zeigen, dass die neue Lösung die Bearbeitungseffizienz um 200 % steigert, die Stückkosten um 35 % senkt und die Qualifikationsquote von 48 % auf 97 % steigt.
Aussichten für Technologieanwendungen
In wachstumsstarken Bereichen wie 5G-Kommunikation und Lasersensorik ist die Nachfrage nach Quarzglas-Präzisionsteilen um durchschnittlich 12 % pro Jahr gestiegen. Die Ultraschall-Tieflochbearbeitungstechnologie wird aufgrund ihrer hohen Präzision, geringen Beschädigung und starken Stabilität zu einem Benchmark-Verfahren in der Spezialfaser-, Halbleiterverpackungs- und anderen Industrie.
Über BISHEN
BISHENist ein weltweit führender Anbieter von Verarbeitungslösungen für superharte Materialien, der sich auf die Forschung und Entwicklung von hochpräzisen Fertigungstechnologien konzentriert. Die Dienstleistungsbereiche umfassen Glasfaserkommunikation, Luft- und Raumfahrt sowie medizinische Geräte. BISHEN stützt sich auf Kerntechnologien wie Ultraschallverarbeitung und minimalinvasive Nano-{4}Laser und hat Kunden in mehr als 30 Ländern maßgeschneiderte Lösungen bereitgestellt und so die Präzisionsfertigung mit dem Ziel „Null Fehler“ vorangetrieben.
Fazit: Die präzise Tieflochbearbeitung ist der Schlüssel zu Durchbrüchen bei der Leistung von Quarzglaskomponenten. Durch technologische Innovation und Prozessiteration erfüllt die Branche die extremen Anforderungen der Spitzentechnologie für Materialien mit höherer Effizienz und geringeren Kosten.
