Ultra-Feine Oberflächengüte: Bewältigung der Nanometer-Herausforderung bei der Halbleiter-CNC-Bearbeitung

In der Welt der Herstellung von HalbleitergerätenBei der Oberflächenqualität geht es nicht nur um Ästhetik-sondern um Funktion, Langlebigkeit und Präzision. Komponenten wie Wafer-Chucks, Objektivhalterungen und Präzisionsführungen müssen nicht nur Maßtoleranzen einhalten, sondern auchextreme Anforderungen an die Oberflächengüte, oft untenRa 0,1 μm.

Warum Oberflächenbeschaffenheit im Nanometerbereich- wichtig ist

Bei Hochleistungs-Halbleitergeräten kommt es in hohem Maße auf Kontaktgenauigkeit und Reinraumkompatibilität an. Eine Oberflächenrauheit, die Nanometer-Grenzwerte überschreitet, kann:

StörenGenauigkeit der Waferplatzierung

ZunahmeReibung und Verschleißwährend der Bewegung

Ursacheoptische Signalstreuung, Auswirkungen auf die Fotolithographie

ErstellenPartikelfallen, was das Kontaminationsrisiko erhöht

Zum Beispiel einStützring für den WafertischWenn die Oberflächenrauheit über der Spezifikation liegt, kann es zu Mikrovibrationen kommen, die die Positionierungsgenauigkeit verringern und die Ausbeute verschlechtern.

Die Herausforderung der CNC-Bearbeitung

Das Erreichen einer Oberflächengüte von Ra kleiner oder gleich 0,1 μm geht weit über Standard-CNC-Prozesse hinaus. Herkömmliche Werkzeuge und Parameter hinterlassen häufig Mikro-Kratzer, Bearbeitungsspuren oder Eigenspannungen-, die in Halbleiterumgebungen allesamt nicht akzeptabel sind.

Unser Ansatz für Qualität auf Nanometer--Niveau

BeiBISHEN PräzisionWir haben Bearbeitungsabläufe speziell für oberflächenempfindliche Anwendungen entwickelt:

Verwendung vonUltra-Hartmetallwerkzeuge mit feiner Körnungmit individuellen Geometrien

Polierdurchgängein endgültige Werkzeugwege integriert

Kühlmittelkontrollsystemeum hitze-induzierte Mikro-risse zu vermeiden

Koordination mitKMGs und Weißlichtinterferometerzur Validierung der Rauheit

Jedes Teil wird einer mehrstufigen Prüfung unterzogen, nicht nur auf Maßtoleranzen, sondern auch aufOberflächenkonsistenz im Sub-Mikrometerbereichüber alle Kontaktebenen.

a1e90638-6680-4fef-ad0a-3c54fc225c85

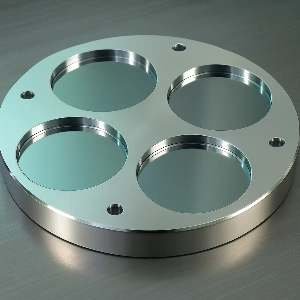

Echter Fall: Spiegel-fertige Wafer-Trägerplatten

Ein Kunde benötigte Aluminium-Waffelplatten mit einer besseren Oberflächenbeschaffenheit alsRa 0,05 μm, gleichmäßig über die gesamte Vorrichtung. Mithilfe optimierter Hochgeschwindigkeits-Finishing-Techniken und individueller Polierstrategien lieferten wir Komponenten, die die Spezifikationen übertrafen und für die Reinraummontage auf EUV--Niveau bereit waren.

Lassen Sie nicht zu, dass die Oberflächenbeschaffenheit Ihr System beeinträchtigt

Oberflächenfehler im Nanomaßstab können Ihre präzisesten Mechanismen stillschweigend gefährden. Wenn Ihre Anwendung es erfordertoptische-Qualitätsoberflächen, oderüberlegene Reibungsleistung, sprechen Sie mit uns. Wir sorgen dafür, dass Ihre Teile beides erfüllenToleranzUndTextur.
