CNC-Bearbeitung von Kupfer: Sortenauswahl, tatsächliche Kosten und warum der meiste Ausschuss vor dem ersten Schnitt anfällt

CNC-Bearbeitung von Kupfer: Sortenauswahl, tatsächliche Kosten und warum der meiste Ausschuss vor dem ersten Schnitt anfällt

Ihr Techniker spezifiziert C101-Kupfer für maximale Leitfähigkeit. Ihr Lieferant erstellt ein Angebot, führt den Auftrag aus und versendet Teile mit Graten an jedem Bohrloch und Toleranzen, die um 0,05 mm abweichen. Sie lehnen die Charge ab. Sie führen es noch einmal aus. Gleiches Ergebnis. Kommt Ihnen das bekannt vor?

Dies ist eines der häufigsten Fehlermuster, die wir sehenKupfer-CNC-Bearbeitung- nicht, weil es der Werkstatt an Ausrüstung mangelte, sondern weil reines Kupfer Prozessfehler bestraft, die andere Materialien verzeihen. Kupfer splittert nicht sauber ab. Es verschmiert, zieht Fäden und haftet an Werkzeugen auf eine Weise, die bei Aluminium und Stahl einfach nicht der Fall ist. Wenn die Werkstatt ihren Ansatz nicht von Grund auf anpasst - Werkzeuggeometrie, Geschwindigkeiten, Kühlmittelstrategie, Vorrichtung -, steigt die Ausschussrate schnell an, und damit auch Ihre Kosten.

In diesem Artikel wird erläutert, was Qualität und Kosten tatsächlich beeinflusstCNC-bearbeitete Kupferteile, damit Sie Lieferanten genauer qualifizieren und den Wiederholungszyklus vermeiden können.

Warum die CNC-Bearbeitung von Kupfer schwieriger ist, als es aussieht

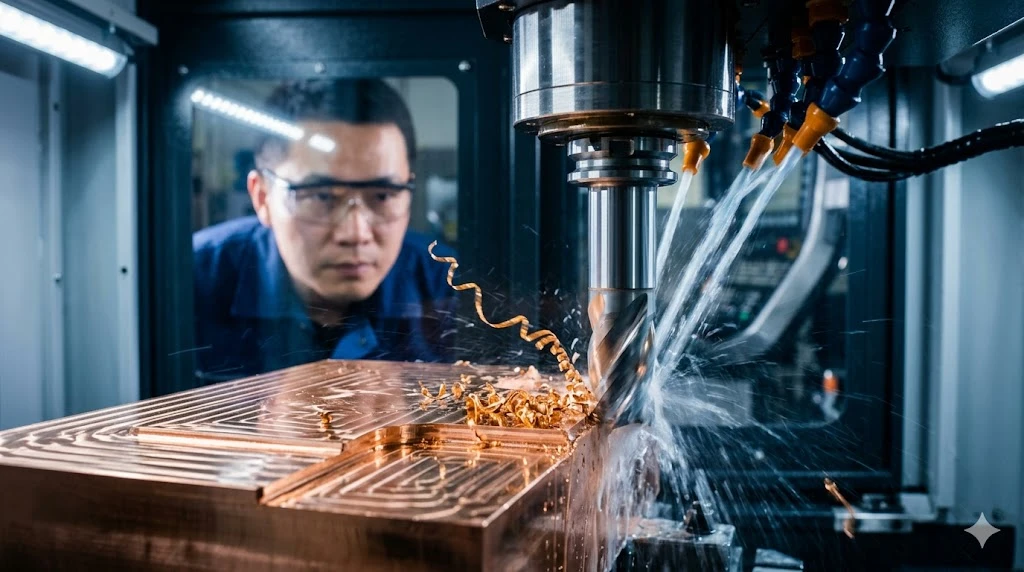

Das Kernproblem ist das, was Maschinisten als „Built{0}}Up Edge (BUE) bezeichnen. Da reines Kupfer so duktil ist, lässt sich das Material nicht sauber vom Werkzeug abscheren - es verschmiert und kalt-verschweißt sich mit der Schneidkante. Sobald sich BUE bildet, ist das Werkzeug praktisch stumpf. Es hört auf zu schneiden und beginnt zu pflügen, was die Oberflächenbeschaffenheit zerstört, Toleranzen überschreitet und die starken Grate erzeugt, die man bei gebohrten Löchern und gefrästen Taschen sieht.

Die Lösung ist nicht exotisch. Es erfordert unbeschichtete, hochglanzpolierte Hartmetallwerkzeuge mit aggressiven positiven Spanwinkeln -, die eher schneiden als drücken. Die Geschwindigkeiten müssen hoch genug bleiben, um eine saubere Scherung zu erzeugen, und der Kühlmittelfluss muss ausreichend sein, um die Späne vor dem erneuten Schweißen auszuspülen. Die Duktilität von Kupfer führt zu Verschmierungen, wenn das Schneidwerkzeug zu lange auf dem Material bleibt, anstatt sauber zu schneiden, wodurch Aufbaukanten entstehen, die die Werkzeugeffizienz verringern und die Oberflächenqualität beeinträchtigen. Das Prozessfenster ist real und Betriebe, die Kupfer genauso verarbeiten wie Messing, werden durchweg schlechte Teile produzieren.luvata

Es gibt noch ein zweites Problem, das Käufer überrascht: die Befestigung. Kupfer ist weich genug, um sich unter dem Klemmdruck zu verformen. Wenn Ihr Teil dünne Wände oder auskragende Merkmale aufweist, muss die Spannstrategie dies berücksichtigen, sonst messen Sie nach dem Lösen eine Verformung, die auf der Maschine nicht sichtbar war.

Auswahl der Kupfer-CNC-Bearbeitungssorte: Beginnen Sie hier

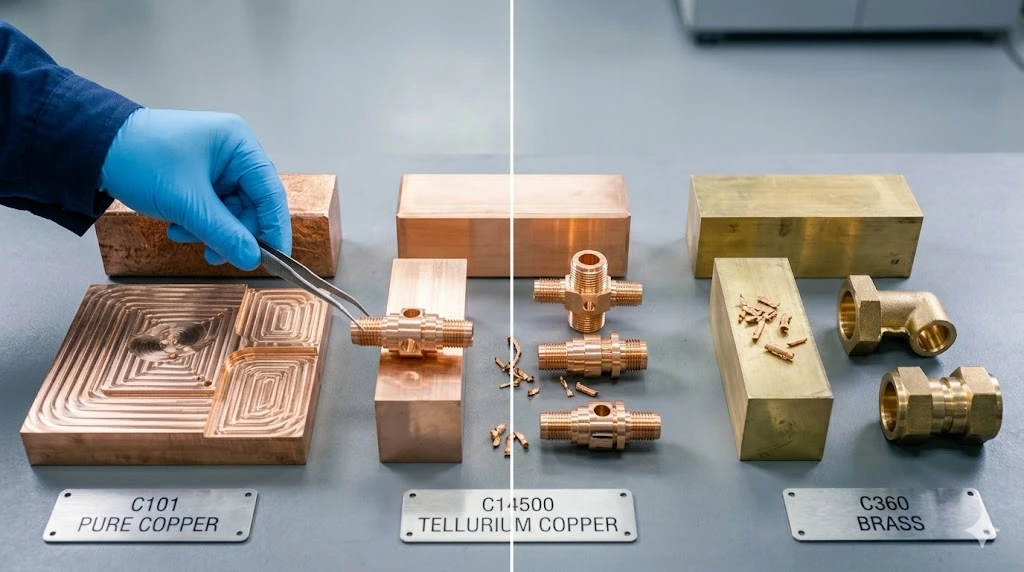

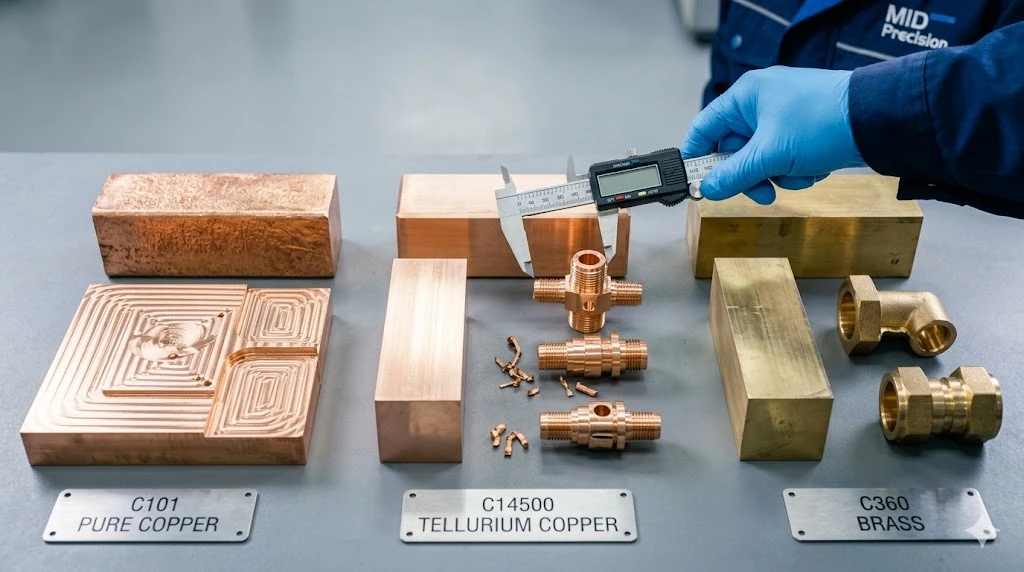

In den meisten gedruckten Beschriftungen steht nur „Kupfer“. Das ist nicht genug. Die Sorte bestimmt die Bearbeitbarkeit, die Leitfähigkeit und letztendlich, ob die Arbeit mit den von Ihnen benötigten Toleranzen überhaupt machbar ist. Hier sehen Sie, wie die Hauptnoten abschneidenAuswahl der Kupfer-CNC-Bearbeitungssorte:

Wenn Ihre Anwendung eine Leitfähigkeit über 90 % IACS erfordert und Sie mehr als Prototypmengen bestellen, ist C14500 ein Gespräch wert. Güten wie C14500 (Tellurkupfer) wurden speziell entwickelt, um die Bearbeitungsschwierigkeiten von reinem Kupfer zu lösen. - Durch die Zugabe kleiner Mengen Tellur erzeugen diese Legierungen kurze, spröde Späne statt langer, fadenförmiger Späne, was die Zerspanbarkeitsbewertung auf etwa 85 % erhöht, wobei die Leitfähigkeit nur geringfügig auf ~90–93 % IACS abfällt. Wir haben gesehen, dass dieser Wechsel ganze Projekte vor Ausschusszyklen bei komplexen Kleinserienteilen bewahrt.Richconn

Für Halbleiter- und Vakuumanwendungen, bei denen C101 nicht -verhandelbar ist, muss der Prozess nur strenger kontrolliert werden - es ist machbar, aber die Werkstatt muss wissen, worauf sie sich einlässt.

CNC-Bearbeitung von Kupfer vs. Messing: Wann Sie wechseln sollten

Käufer fragen uns häufig, ob sie Kupfer durch Messing ersetzen können, um Kosten zu sparen und die Komplexität der Bearbeitung zu verringern. Die Antwort hängt ganz von der Funktion ab.

CNC-Bearbeitung von Kupfer vs. Messingist kein Qualitätsvergleich - es ist ein Anforderungsgespräch. Wenn sich Ihr Teil in einem Hochstrompfad, einer Sammelschiene, einer Erdungskomponente oder irgendwo anders befindet, wo eine Leitfähigkeit über 50 % IACS von Bedeutung ist, ist Messing nicht geeignet. Handelt es sich bei dem Teil um ein Struktur-, Beschlag- oder Zierteil, bei dem es nicht auf die elektrische Leistung ankommt, ist die maschinelle Bearbeitung von Messing (C360) sauberer, hält engere Toleranzen konsistenter ein und kostet weniger pro Teil.

Die tatsächlichen Kosten für die Verwendung von Kupfer, wenn Messing funktionieren würde, sind nicht nur die Materialkosten -, sondern auch die längere Zykluszeit, der höhere Werkzeugverbrauch und die strengere InspektionKupfer-CNC-Bearbeitungerfordert.

Was die Kosten für präzisionsgefertigte Kupferteile bestimmt

Kosten für präzisionsgefertigte Kupferteilemehr als gleichwertige Aluminiumteile aus Gründen, die über das Rohmaterial hinausgehen. Die LME-Kupferpreise blieben bis Ende 2025 und bis ins Jahr 2026 volatil. Goldman Sachs Research prognostizierte einen durchschnittlichen Wert von 10.710 $ pro Tonne in H1 2026 -, etwa das 3- bis 4-fache des Aluminiumpreises pro Kilo. Bei Präzisionsarbeiten in kleinen Stückzahlen ist das Material jedoch oft nicht der größte Kostentreiber. Prozessfaktoren sind stärker betroffen:Goldman SachsExperten-Marktforschung

Werkzeugverbrauchauf reinem Kupfer ist deutlich höher als auf Aluminium. Durch die BUE-Bildung werden Werkzeuge schneller stumpf, und Betriebe, die damit nicht rechnen, verwenden entweder abgenutzte Werkzeuge (schlechte Oberflächenbeschaffenheit, Ausschussteile) oder planen häufigere Wechsel ein (höhere Kosten pro Teil).

Zykluszeitverlängert sich, da Kupfer bei den Schlichtdurchgängen geringere Vorschubgeschwindigkeiten benötigt, um die Oberflächenqualität aufrechtzuerhalten. Das Schruppen kann aggressiv sein, aber bei der Endbearbeitungsstrategie unterscheidet Kupfer die sorgfältigen Arbeitsgänge von den schnellen.

Sekundäroperationen- Entgraten, insbesondere -, ist bei Kupferteilen fast immer erforderlich. Berücksichtigen Sie dies beim Angebotsvergleich. Ein Angebot, das billig aussieht, aber kein Entgraten beinhaltet, wird Sie bei der Inspektion überraschen.

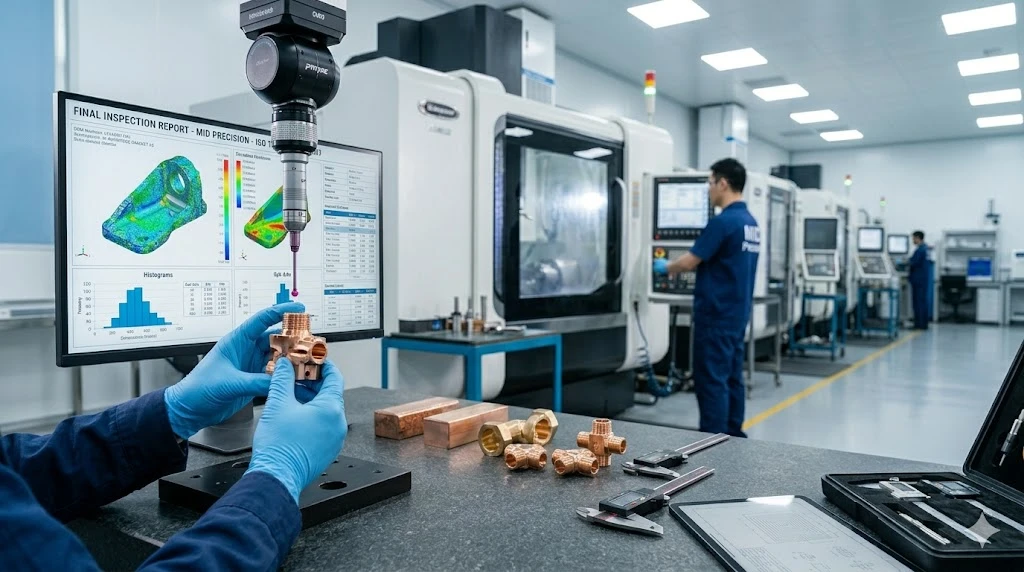

Inspektionsaufwandbei Kupferteilen mit engen-Toleranzen ist ebenfalls real. Aufgrund der Weichheit von Kupfer können sich Teile während der Messung leicht verformen, wenn die KMG-Messkraft nicht richtig eingestellt wird. Dies ist kein Problem mit dem Teil -, es handelt sich um ein Problem mit der Befestigung und dem Messprotokoll.

Wie MID Precision Kupferarbeiten angeht

Bei MID verarbeiten wir Kupfer für eine Reihe von Anwendungen: - Kühlplatten für Kühlkörper, EDM-Elektroden, HF-Abschirmungskomponenten und kundenspezifische elektrische Steckverbinder für Kunden in der industriellen Automatisierung. Der Prozessaufbau bei Kupfer ist nie derselbe wie bei Aluminium, und wir behandeln es auch nicht auf diese Weise.

Bei einem aktuellen Auftrag mit C110-Kupfer-Wärmeverteilerplatten für einen Leistungselektronikkunden - Wandstärke 2 mm, gefräste Kühlkanäle, Toleranz ±0,01 mm bei der Kanalbreite - war die wichtigste Herausforderung die Befestigung. Wir haben eine spezielle Konstruktion mit weichen Backen entwickelt, um die Klemmkraft gleichmäßig über die Teilfläche und nicht nur an drei Punkten zu verteilen. Dadurch allein wurde die Verzerrung nach dem Lösen der Klemme beseitigt, die wir bei einem früheren Prototypendurchlauf gesehen hatten. Der erste-Artikel hat die CMM-Prüfung in allen Funktionen bestanden.

Bei C101-Aufträgen, bei denen die Leitfähigkeitsspezifikation festgelegt ist, verarbeiten wir unbeschichtetes Hartmetall bei hohen Spindelgeschwindigkeiten mit Hochwasser-Flutkühlmittelvolumen und prüfen den Zustand der Werkzeuge nach jeweils fünf Teilen auf Merkmale mit engen {2}Toleranzen. Es ist keine glamouröse Verfahrenstechnik -, es ist nur die Disziplin, die Kupfer erfordert.

UnserCNC-Bearbeitungsmöglichkeitendecken 3-Achsen-, 4-Achsen- und 5-Achsen-Arbeiten mit einer Toleranz von ±0,002 mm und einer Oberflächenrauheit von Ra 0,02 μm ab. UnserPräzisionsteileumfassen Kupfer, Aluminiumlegierungen, Edelstahl, Titan und technische Kunststoffe -, die alle unter unserem ISO 13485-konformen Qualitätssystem mit vollständiger digitaler Rückverfolgbarkeit vom Rohmaterialzertifikat bis zum Endkontrollbericht verarbeitet werden.

FAQ: Was Beschaffungsingenieure zur Kupfer-CNC-Bearbeitung fragen

F: Auf meinem Ausdruck steht C101, aber mein Lieferant empfiehlt weiterhin C110 oder C14500. Soll ich zurückdrängen?

Es kommt auf die Anwendung an. C101 ist die richtige Wahl für Vakuumumgebungen, Halbleitergeräte und alle Anwendungen, bei denen eine Sauerstoffkontamination ein Problem darstellt. Für allgemeine elektrische Komponenten, bei denen die Leitfähigkeit nur hoch und nicht maximal sein muss, können Sie mit C110 oder C14500 eine gleichwertige Funktionsleistung mit besserer und geringerer Maßhaltigkeit erzielenKosten für präzisionsgefertigte Kupferteile. Bitten Sie Ihren Lieferanten, den Leitfähigkeitsunterschied - zu quantifizieren. Wenn er innerhalb der Spezifikation liegt, ist der Ersatz eine Überlegung wert.

F: Warum kostet die Bearbeitung von Kupfer für scheinbar dasselbe Teil so viel mehr als die Bearbeitung von Aluminium?

Drei Faktoren: Rohmaterialkosten (ca. 3–4x Aluminium nach Gewicht), höherer Werkzeugverbrauch aufgrund der BUE-Bildung und längere Endbearbeitungszykluszeiten zur Aufrechterhaltung der Oberflächenqualität. In kleiner ChargeKupfer-CNC-BearbeitungDer Prozessaufwand übersteigt häufig das Materialkostendelta. Betriebe, die Kupferaufträge genauso anbieten wie Aluminium, liegen entweder unter-Angeboten (und werden bei der Ausführung Abstriche machen) oder sie haben nicht viel Kupfer verarbeitet.

F: Wir benötigen Teile aus Berylliumkupfer (C17200). Können chinesische Lieferanten damit sicher umgehen?

Ja, aber bestätigen Sie die Sicherheitsprotokolle des Shops, bevor Sie die Bestellung aufgeben. Berylliumkupferstaub und -dämpfe stellen eine ernsthafte Gefahr für die Atemwege dar. - Die Werkstatt benötigt eine spezielle Luftfilterung,-großes Flutkühlmittel und geschulte Bediener, die sich mit dem Material auskennen. Es ist nicht kompliziert, aber es muss vorhanden sein. Fragen Sie gezielt nach ihrem BeCu-Handhabungsverfahren und nicht nur nach ihrer allgemeinen Bearbeitungsfähigkeit.

F: Was ist die engste Toleranz, die Sie bei der Produktion eines Kupferteils einhalten können, nicht nur eines Prototyps?

Für Produktionskupferteile sind ±0,01–0,02 mm bei konsequenter Prozesskontrolle und ordnungsgemäßer Befestigung erreichbar. Eine engere Genauigkeit - bis hinunter zu ±0,005 mm - ist bei bestimmten Merkmalen möglich, erfordert jedoch eine KMG-Überprüfung pro Teil und einen höheren Werkzeugaufwand. InCNC-Bearbeitung von Kupfer vs. MessingIm Vergleich dazu hält Messing in der Massenproduktion engere Toleranzen konsistenter ein. Wenn Sie bei Kupfer weniger als ±0,01 mm erreichen, stellen Sie sicher, dass die funktionellen Anforderungen dies tatsächlich erfordern, bevor Sie sich auf diese Spezifikation festlegen.

Sind Sie bereit, Ihre Kupferteile zu betreiben?

Wenn Sie eine Kupferkomponente haben, die in anderen Werkstätten problematisch war - inkonsistente Toleranzen, Probleme mit der Oberflächenbeschaffenheit, hohe Ausschussrate -Schicken Sie uns Ihren Ausdruck. Wir geben Ihnen zusammen mit dem Angebot eine DFM-Bewertung, einschließlich einer Bewertungsempfehlung, wenn die Beschreibung Raum für Diskussionen bietet.

Bei erstmaligen-Anfragen antwortet unser Technikteam in der Regel innerhalb von 24 Stunden.Sprechen Sie mit unseren Ingenieurenüber Ihre Anforderungen an die Kupferbearbeitung - Wir sagen Ihnen im Voraus, was die Aufgabe erfordert und was sie kosten wird.
